Электро-механический ТИР на базе АРДУИНО

Как собрать и запрограммировать робота на Arduino(Freeduino, Roboduino, Seeduino ...). Используем Wiring и Processing.

Электро-механический ТИР на базе АРДУИНО

Сообщение Dizayner » 11 июн 2014, 00:55

------------
Последний раз редактировалось Dizayner 20 июн 2014, 05:36, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: Электро-механический ТИР на базе АРДУИНО

Сообщение Aseris » 11 июн 2014, 12:59

Советую почитать про модуляцию оптических сигналов - чтобы решить проблему ложных срабатываний датчиков.
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Электро-механический ТИР на базе АРДУИНО

Сообщение Dizayner » 12 июн 2014, 13:10

-------------
Последний раз редактировалось Dizayner 20 июн 2014, 05:35, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: Электро-механический ТИР на базе АРДУИНО

Сообщение Vovich70 » 12 июн 2014, 19:34

Не под каждую мишень,а превратить аналоговый сигнал в цифровой.То есть взять несущую под стандартный ИК-приемник(36,38,56 кГц в зависимости от того,что купить проще) и промодулировать сигналом.Ибо чистый аналог замучает помехами от всего))
Есть тема про лазертаг на Ардуино -там основное написано.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 459
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Электро-механический ТИР на базе АРДУИНО

Сообщение Dizayner » 13 июн 2014, 03:04

------------------
Последний раз редактировалось Dizayner 20 июн 2014, 05:35, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: Электро-механический ТИР на базе АРДУИНО

Сообщение Dizayner » 17 июн 2014, 13:47

----
Последний раз редактировалось Dizayner 20 июн 2014, 05:35, всего редактировалось 2 раз(а).
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: Электро-механический ТИР на базе АРДУИНО

Сообщение Madf » 17 июн 2014, 14:14

т.е. имея ИК-пульт, скорее всего, можно будет одной кнопкой убить все мишени :D
Madf

Сообщения: 3256
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Электро-механический ТИР на базе АРДУИНО

Сообщение Dizayner » 17 июн 2014, 15:01

---
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: Электро-механический ТИР на базе АРДУИНО

Сообщение Dizayner » 20 июн 2014, 05:42

Madf писал(а):т.е. имея ИК-пульт, скорее всего, можно будет одной кнопкой убить все мишени :D

- на англоязычных форумах люди делятся "know how"(НОУ-ХАУ) как говорится "от души" а здесь москали и хохлы соревнуются в своем ЖЛОБСТВЕ ! извиняйте за правду матку !!! благодарю всех участников за участие в проекте ! :beer:

P.S. if you want to do something - do it yourself :good:
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: Электро-механический ТИР на базе АРДУИНО

Сообщение Madf » 20 июн 2014, 11:55

Я поделился изворотливостью ума пользователей и это не предел.
В развитых странах люди сидят ленивые и по этому не делают надежных систем на том мощном оборудовании, что имеют (в любительском секторе). Порой диву даешься, как можно имея такой инструментарий на выходе получить примитивный "гроб".
А ещё ленятся изучать мат часть и пользоваться поиском в инете + шевелить мозгами (хотят на всё готовое).
"извиняйте за правду матку !!!"
Пожалуйста - обращайтесь ещё! :D
Madf

Сообщения: 3256
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Электро-механический ТИР на базе АРДУИНО

Сообщение Dizayner » 21 июн 2014, 04:02

Madf писал(а): Порой диву даешься, как можно имея такой инструментарий на выходе получить примитивный "гроб"
:ROFL: напомнил анекдот; - готовую деталь обработать напильником !!!
просто вопрос к участникам форума; - вместо того чтобы отправлять вникать в частоту ИК-излучений, можно было сказать; -дружище, зачем тебе особо заморачиваться ? используй обыкновенную Китайскую лазерную указку и фоторезистор, зная сопротивление можешь даже выставить в скетче точность попадания в яблочко и вывести данные на семисегментный светодиод ! :good: смысл отправлять туда не зная куда и принести то не зная что ?!
Вложения
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: Электро-механический ТИР на базе АРДУИНО

Сообщение Madf » 21 июн 2014, 10:07

На самом деле имея знания об регистраторах света и типах излучателя, можно многое чего самому придумать или отсечь.

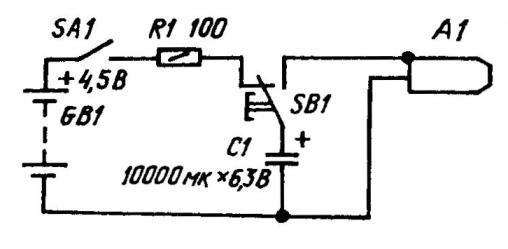

В СССРовские времена был светотир, там в пистолете стояла обычная лампа накаливания и ёмкость для вспышки, схему которые вы как раз разместили:


Далее в стволе пистолета стаяла примитивная линза чуть фокусирующая пучок света в точку на определенном расстоянии.
А в мишени стоял обычный фоторезистор.

Плюс у этой реализации только один - дешевизна! Ещё в то время не было такого разнообразия деталей, собирали из доступного.

Минус в том, что сама мишень могла срабатывать от света (люстры или солнца) и при засветке вообще не работало.

Сейчас всё по другому.
Если бы я пытался что-то подобное делать сейчас, то взял бы:

- ИК-лазер (готовый модуль с оптикой и излучателем и потому как пользователь не должен видеть никакой луч (пулю же никто не видит));
- потом взял бы ИК-приёмник (к примеру фотодиод с ИК спектром или фильтр перед ним бы поставил отсеивающий видимый свет, для уменьшения ложных срабатываний);
- далее бы сам сигнал сделал бы импульсным, передачу короткого набора данных, чтобы вся эта штука не срабатывала на "бум", а более осмыслено. Иными словами: реализовал одностороннюю передачу (передатчик > приёмник). Скорость можно подобрать..

ИК можно регистрировать через любую камеру (мобилы, вэбки).
Если в ломак возиться с низким уровнем передачи, то есть готовые модули/чипы для передачи/приёма данных, думаю можно их использовать только в одном направлении. Получится цифровая схема..
Единственно придется как-то настраивать точность/направление лазера относительно мушки прицела на пистолете (луч может быть весьма мелким и потребуется большая точность в мишени, чтобы она сработала; можно конечно линзу маленькую одеть на приёмник...в общем надо пробовать).

Как-то так.
Madf

Сообщения: 3256
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Электро-механический ТИР на базе АРДУИНО

Сообщение Vovich70 » 22 июн 2014, 18:33

Ну если в Иордании гугл отключили-даже ссылки дам))
http://www.instructables.com/id/Duino-Tagger/?ALLSTEPS -это раз
http://duinotag.blogspot.ru/ -это два
А читать-это полезно!))
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 459
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир
