Новая ардуина не работает

Как собрать и запрограммировать робота на Arduino(Freeduino, Roboduino, Seeduino ...). Используем Wiring и Processing.

Новая ардуина не работает

Сообщение Daniil94 » 28 июл 2013, 21:28

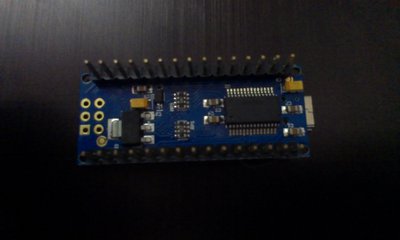

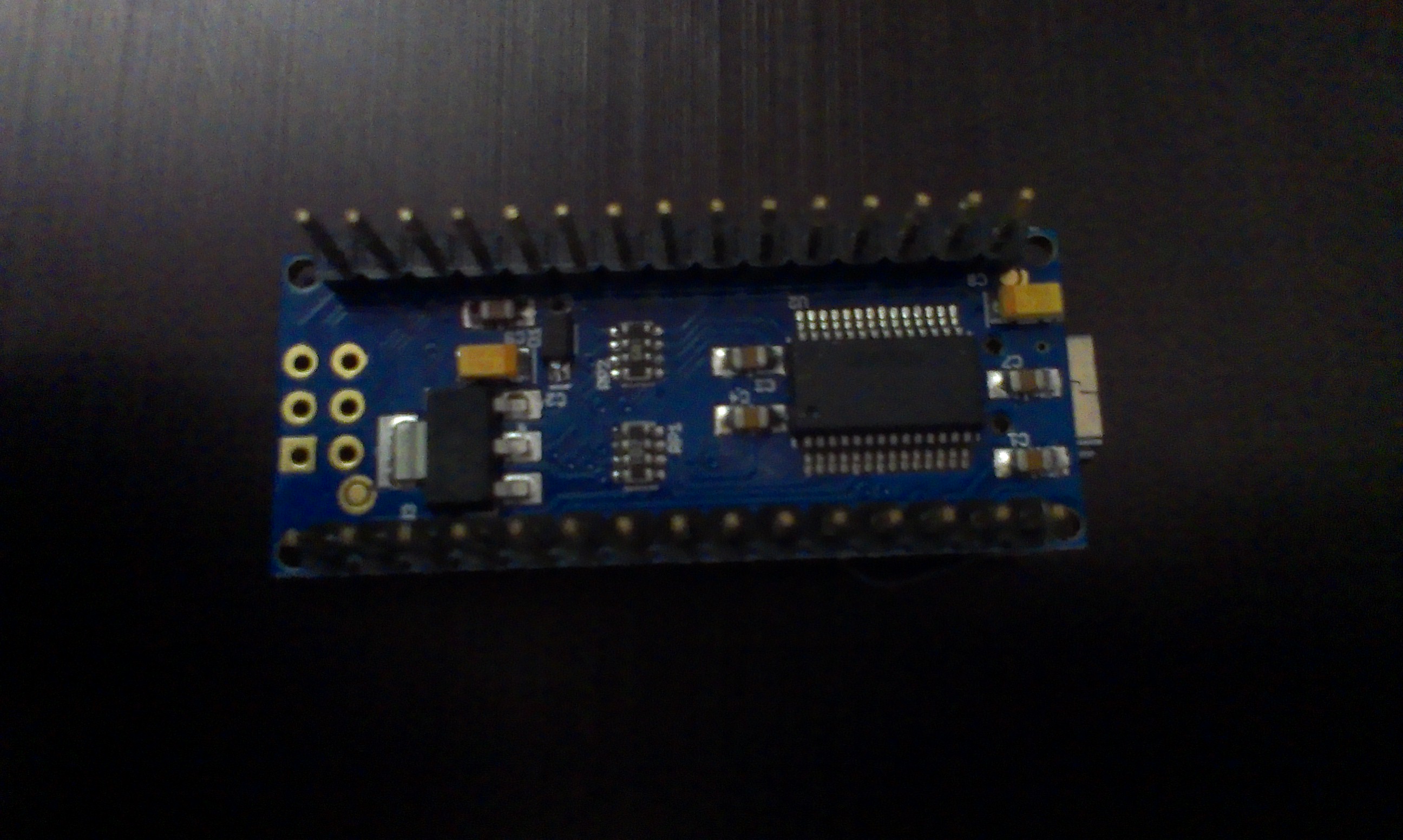

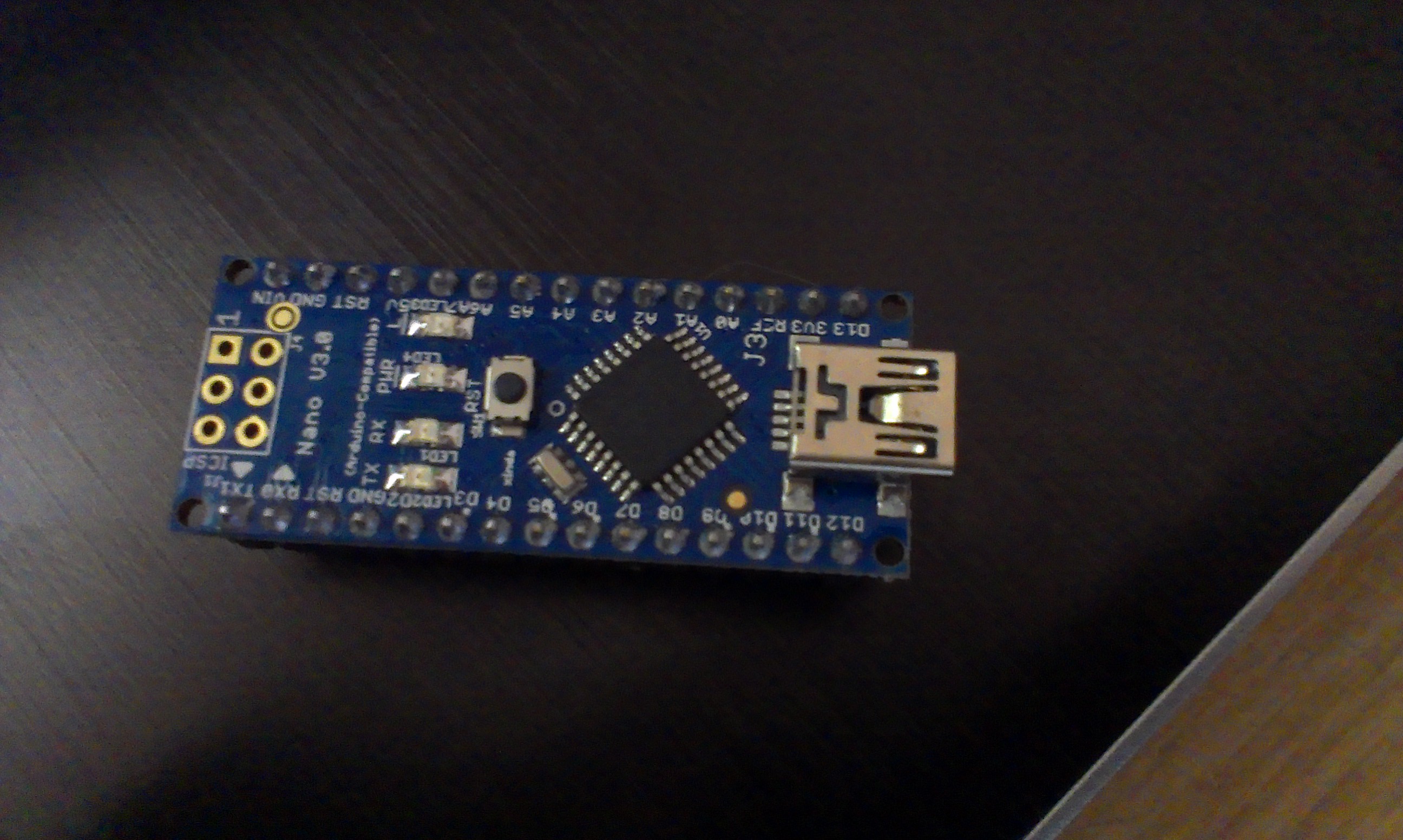

Заказал ардуину с dx. Поставил драйвера. И ошибка not sync. Короче она не отвечает.
Пробовал на 2-х компьютерах. Менял дрова и софт.
Проверил на наружные повреждения, вроде бы их нет.


Подскажите как её прошить через программатор Громова.
Возможно ли им прошивать из среды ардуино, т.к. не могу до сих пор разобраться с программированием в avr (установка таймеров, прерываний, ADC).
Есть выводы icsp догадываюсь что можно через них прошить как-то.
Вообще какие способы проверки есть? как проверить проц или FTDI.
Спасибо)
Самоделки Сделай сам
__________________________________________________________
Аватара пользователя
Daniil94

Сообщения: 75
Зарегистрирован: 01 июл 2011, 13:05
Откуда: Белгород
Skype: dan9m@ya.ru
прог. языки: php JS C++ ну и русский конешн

Re: Новая ардуина не работает

Сообщение michael_s » 28 июл 2013, 22:14

Если при подключении к компу появляется новое устройство то ftdi живая. Смотрели в диспетчере устройств ?
michael_s

Сообщения: 87
Зарегистрирован: 15 янв 2009, 21:46
Откуда: Дубна
Skype: michael.slobodskih
ФИО: Михаил Слободских

Re: Новая ардуина не работает

Сообщение Кита » 28 июл 2013, 22:56

Плата и порт в IDE правильно выбраны?
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Новая ардуина не работает

Сообщение Myp » 29 июл 2013, 00:43

шнур USB взял нормальный или китайский заведомо нерабочий?
при втыкании в компьютер лампочки мигают?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17676
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новая ардуина не работает

Сообщение Daniil94 » 30 июл 2013, 00:01

Извините за задержку с ответом. При подключении определяются два устройства usb sereial и com порт. Порт выбран правильно. Шнур шёл в комплекте. При подключении загорается светодиод pwr. При попытке залить прошивку, где-то секунд через 5, коротко мигают светодиоды tx,rx.
Пробовал прошить бутлаудер программатором Громова через uniProf. устройство не определилось, при подключении к isp, горит красный светодиод L.
Самоделки Сделай сам
__________________________________________________________
Аватара пользователя
Daniil94

Сообщения: 75
Зарегистрирован: 01 июл 2011, 13:05
Откуда: Белгород
Skype: dan9m@ya.ru
прог. языки: php JS C++ ну и русский конешн

Re: Новая ардуина не работает

Сообщение StrVL » 21 дек 2015, 03:22

Подниму забытую тему. Всем доброго времени суток, полностью аналогичная проблема с идентичной внешне ардуиной Nano, что в первом сообщении на фото. Кстати, куплена была тоже на dx.com. Пробовал прошить через avrdude из ARM-одноплатника по протоколу linuxgpio через ICSP разъём. В одноплатнике avrdude успешно считывает сигнатуры atmega328p, всё прекрасно прошивает, ставит фьюзы и всё верифицирует, что наталкивает меня на вывод о том, что контроллер всё-таки жив и цел.

Но толку от многочисленных перепрошивок никакого: пробовал разные варианты фьюзов (сейчас стоят Low: FF High: DA Ext: 05) и загрузчиков (и optiboot, и ATmegaBOOT_168_atmega328.hex, взятый с всевозможных мест) - как не работала ардуина, так и не работает. При подключении по USB к компьютеру (под XP) микроконтроллер не подаёт никаких признаков «жизни» - не мигает даже светодиод L (и ни разу за всё время не мигнул), хотя при успешном старте загрузчика он должен хотя бы раз мигнуть, так ведь? Запуск avrdude в терминале показывает, что светодиод RX помигивает, а TX упорно молчит, после чего спустя некоторое время в терминале получаю тот самый not sync.
Чип FTDI работает - замыкал RX с TX и удостоверялся в наличии «эхо» в putty. Прозванивал питание, землю, светодиод L и линии RX-TX до лап микроконтроллера, всё цело.
Автор, если ты ещё здесь, отзовись, решилась ли проблема?
