Arduino - контроль давления в компрессоре

Как собрать и запрограммировать робота на Arduino(Freeduino, Roboduino, Seeduino ...). Используем Wiring и Processing.

Arduino - контроль давления в компрессоре

Сообщение Mr.Freeman » 13 июл 2013, 20:11

Доброе всем время суток. Я самый-самый-самый новичек в Arduino (с программированием дружу). Подскажите по такому вопросу.

Нужно сделать контроллер давления в ресивере. Если давление падает ниже рабочего 4Атм, компрессор включается и качает, пока не накачает скажем 6Атм.
Принципиально все понятно. Вопрос в чем, посоветуйте пожалуйста нужный датчик. Там где я искал нет требуемых параметров. А нужно вот что: работает
с давлением 0-12Атм, точность до 0,5Атм.

Также в планах контроль температуры компрессора и т.п.

Спасибо за любую помощь.
Mr.Freeman

Сообщения: 6
Зарегистрирован: 13 июл 2013, 19:50

Re: Arduino - контроль давления в компрессоре

Сообщение Myp » 13 июл 2013, 22:56

поставь реле давления как в любом компрессоре.
ардуина тут не нужна :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino - контроль давления в компрессоре

Сообщение Mr.Freeman » 13 июл 2013, 23:05

Нужна-нужна. Это только часть проекта. Кроме того, там будут различные режимы, давления, настройки, индикация...
Mr.Freeman

Сообщения: 6
Зарегистрирован: 13 июл 2013, 19:50

Re: Arduino - контроль давления в компрессоре

Сообщение Myp » 14 июл 2013, 20:06

ну так сразу и надо было сказать :)
тогда фик знает, 12 атмосфер это много
http://mkpochtoi.narod.ru/mpx_pressure_ ... 7_16_7.pdf

я бы на стрелочный манометр, на стрелку, приклеил магнит и угол поворота считывал бы магнитным энкодером.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino - контроль давления в компрессоре

Сообщение Mr.Freeman » 14 июл 2013, 21:05

Мда... Казалась такая элементарная задача... Нет датчика... Я даже растерялся как-то, 10 ну 5 Атм разве это много? Сплошь и рядом такое давление. Все найденые датчики оказались максимум до 1 Атм (1000kPa). Печально как-то. Что же делать?

Вариант со стрелочным манометром, выглядит костылем. Кто-нибудь еще подкинет идеи/варианты?

Добавлено спустя 3 минуты 42 секунды:
http://forum.fonarevka.ru/showthread.php?t=11841 - неужели все так плохо?!

Нашел датчик honeywell 19C100PV3K, на 6,8 Атм, всего 137$, уже смешно.
Mr.Freeman

Сообщения: 6
Зарегистрирован: 13 июл 2013, 19:50

Re: Arduino - контроль давления в компрессоре

Сообщение Myp » 14 июл 2013, 22:40

ну если у тебя в одной атмосфере тыща килопаскалей, то явно у тебя ничего не получится)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino - контроль давления в компрессоре

Сообщение Mr.Freeman » 14 июл 2013, 22:47

Myp писал(а):ну если у тебя в одной атмосфере тыща килопаскалей, то явно у тебя ничего не получится)))

Ага )))

В общем, пока мысли двигаются в сторону например цифровых манометров. Показатели брать как-то у них. Что-то типа этого http://forxcar.ru/31-55-thickbox/-berku ... al-4x4.jpg
Mr.Freeman

Сообщения: 6
Зарегистрирован: 13 июл 2013, 19:50

Re: Arduino - контроль давления в компрессоре

Сообщение Dmitry__ » 15 июл 2013, 00:54

жигулевский датчик давления масла - дешево, сердито, устойчив к воздействию атомного взрыва :D
Только пружинку поменять для больших давлений.

Добавлено спустя 27 минут 13 секунд:
Вот практическое использование датчиков давления масла от машин не по назначению.
водопроводные насосные контроллеры пампэла
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino - контроль давления в компрессоре

Сообщение Madf » 15 июл 2013, 01:44

Mr.Freeman писал(а):посоветуйте пожалуйста нужный датчик.

http://ru.farnell.com/pressure-transducers
Madf

Сообщения: 3259
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino - контроль давления в компрессоре

Сообщение Mr.Freeman » 15 июл 2013, 14:16

Всем спасибо за участие! Появилась надежда. )
Вот нашел такой датчик. http://sensing.honeywell.com/product%20 ... _id=144024
Подойдет для моей задачи?

Меряет абсолютное давление, максимальное до 150 psi. Это значит что 15 psi атмосферного + 135 psi избыточного. Т.е. избыточное можно мерять до 9 Атм. Я правильно понял?
Mr.Freeman

Сообщения: 6
Зарегистрирован: 13 июл 2013, 19:50

Re: Arduino - контроль давления в компрессоре

Сообщение Madf » 15 июл 2013, 15:13

у меня всегда возникал только один вопрос, как такая маленькая пластиковая писюлька может мерить 10 или 100 Атм - это где брать шланг для неё такой прочный (чтобы не срывало), да и само крепление как-то не выглядит надежным для такого давления, обычно ставят гайки, резьба..
Madf

Сообщения: 3259
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino - контроль давления в компрессоре

Сообщение Myp » 15 июл 2013, 15:50

чем меньше фитюлька тем большее давление она выдержит :)
воздух давит на поверхность, а поверхность фитюльки маленькая, внутренняя поверхность тонкого шланга тоже маленькая.

1 атм = 10000 × кГс/м²
а если там поверхность фитюльки 0.00001 м² то и давление на неё вполне себе терпимое приходится.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino - контроль давления в компрессоре

Сообщение Madf » 15 июл 2013, 15:54

Мур, спасибо за разъяснение. :good:
Madf

Сообщения: 3259
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino - контроль давления в компрессоре

Сообщение Mr.Freeman » 23 июл 2013, 16:25

Решил сделать по-правильному. Подобрал такой датчик. http://www.bdsensors.ru/products/product_info.php?id=3
Буду делать на нем. Прокомментируйте, может что забыл, может что еще нужно учесть или предусмотреть.
Mr.Freeman

Сообщения: 6
Зарегистрирован: 13 июл 2013, 19:50

Re: Arduino - контроль давления в компрессоре

Сообщение avr123.nm.ru » 23 июл 2013, 17:18

Mr.Freeman писал(а):посоветуйте пожалуйста нужный датчик.

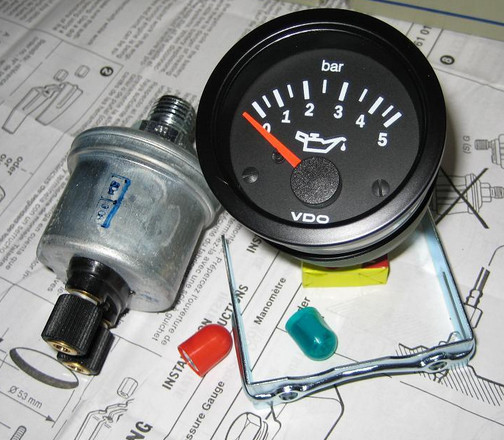

датчик давления масла автомобильный. там реостат внутри.
Вложения
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
