Господа, здравствуйте.

Помогите решить проблему с питанием проекта на Arduino от розетки 220В.
Суть проекта автоматическая люстра в коридоре с датчиком освещённости и присутствия. В качестве источника света диодная лента.

Хочется что-то такое сотворить своими руками, желательно чтоб работало =)))

Arduino выбрал т.к. она уже есть и я умею с ней работать.

Начал выбирать как-бы запитать свою Arduino mini pro от сети, пока склоняюсь к AC-DC: 220v-5v в названии написано, что для управления диодами. Вот только не знаю насколько страшно, что он импульсный.

Но все ленты питаются от 12В.

Поэтому не знаю ставить 2 преобразователя с 220 или ставить 1 220-12, и с него питать и ленту и через DC-DC конвертор ардуино. Второй вариант предпочтительней. А может есть способ обойтись парой резисторов и конденсатором?

Оцените пожалуйста выбор компонентов (Arduino не трогать) прав я в своих предположениях(расчётов как таковых не делал), что такая схема на этих компонентах должна работать.

Питай отдельно любым блоком питания на 5 в. Например, таким:
http://www.aliexpress.com/item/Free-shi ... 82248.html

тогда уж просто БП от любого мобильника

elmot писал(а):тогда уж просто БП от любого мобильника

ага, найди за 1 бакс )))

очень не хочется городить 2розетки.

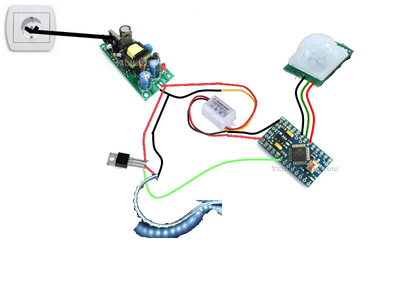

Вариант как на иллюстрации был бы идеален, если он не противоречит законам физики.
Меня смущает параллельное включение низкоомной нагрузки, из школы помню, что сопротивление уменьшается при параллельном соединении, а так как у нас источник напряжения, т.е. вольт остаётся столькоже и сила тока увеличивается, прада через диоды и вот на этом моменте моих знаний не хватает и я не понимаю правильные у меня рассуждения или я уже не в ту степь погнал.
П.С. хочется 1 розетку, а лучше цоколь Е27.

тогда 220/12, а с 12 на дуину через LM7805 или аналог.

+1
в том смысле, что в некоторые дуни он уже встроен
Какая Дуня-то?

в последнем посту я сильно пргнал. Сейчас подсознание выдало стройную картину, я опишу, а Вы рассудите.

Никакого схлопывания вселенной не произойдёт при параллельном включении, гланое расчитать мощу ac-dc преобразователя...
блок питания ac-dc у нас выдаёт V=12В
лента потребляет P=12Вт/м
какая моща у дуины не знаю, при пассивных датчиках врядли больше 2-5Вт.
Светить собираемся 2-мя метрами ленты значит нужно 24Вт
Прибавляем 5Вт дуины и получаем мощность ac-dc 30 Вт т.е. 12В и 3А должно быть за глаза, пусковых токов и переходных процессов тут нет если только в самом трансформаторе.

Добавлено спустя 6 минут 27 секунд:
Re: Питание проекта на Arduino от розетки 220В (прошу помочь)
собираюсь юзать мини, она голая по питанию, никаких ограничителей, кушает исключительно кошерные 7-9В на специальный вход или 5В на com

Добавлено спустя 3 минуты 20 секунд:
Re: Питание проекта на Arduino от розетки 220В (прошу помочь)
http://www.arduino.ru/Hardware/ArduinoBoardMini

вот она

Input Supply Voltage (Operating) 2.5V to +16V
Должна и 12 спокойно схавать

по моим комментам разве не понятно, что эти волшебные слова мне ничего не говорят. поиск даёт какие-то патенты и на английском.
но всё раавно спасибо.

Добавлено спустя 27 минут 33 секунды:
Re: Питание проекта на Arduino от розетки 220В (прошу помочь)
lm хорошая идея, но вычитал такое " Недостаток микросхемы LM7805 в том,
что эта микросхема при
понижении напряжения напрмиер с 12В до
5В остальные 7В рассеивает в виде тепла,
установка радиатора на микросхему
LM7805 обязательна. То есть LM7805 не
подходит для экономичных с точки зрения
питания систем. "
т.е. в моих условиях dc-dc трансформатор www.ebay.com/itm/DC-DC-15W-Voltage-Conv ... 170f16ab28 подойдёт больше.
Или не прав?

dccharacter писал(а):Input Supply Voltage (Operating) 2.5V to +16V

Напряжение питания 2.5...16В.

FantasyOR писал(а):5В остальные 7В рассеивает в виде тепла,
установка радиатора на микросхему

Ерунда. На фоне лент дуина сожрет примеро ничего. Ток через 7805 будет мизерный, мощности никакой, радиатор ни к чему. Никаких 2-5Вт там даже рядом не будет нигде. При этом может оказаться, что на таких ничтожных токах КПД импульсного dc-dc даже ниже, чем у 7805.

Экономичность LM7805 сильно зависит от тока, который через неё проходит. Радиатор потребуется только при токе близком к предельному для этой микросхемы 1A. Рассеиваемая мощность будет равна 7В * (ток потребления ардуины с подключенной к ней нагрузкой). Т.е. при токе 100 мА рассеиваемая мощность будет равна 7 * 0.1 = 0.7 Вт. Ардуина, сама по себе, потребляет около 20 мА. Не думаю, что в Вашем случае нагрузка будет существенно превышать 100 мА. Радиатор, в таком случае, точно не потребуется.

Пока набирал сообщение, уже написали примерно то же самое.

"Input Supply Voltage (Operating) 2.5V to +16V
Напряжение питания 2.5...16В." - это было сказано к ардуине? Что мол она может питаться в таком диапазоне? На сайте про мини дуину чётко написано не больше 9В


Про LM спасибо за разъяснения, сейчас чуть-ли не заказал dc-dc хорошо зашёл на форум.
Значит решено буду через LM питать дуину.


Пока искал LM наткнулся на сайт http://www.electronshik.ru/class/robototehnika-1817# там оказалось 2 мини дуины, одна простая и там макс питание 9В, а вторая pro у неё максимальное входное напряжение 12В, присмотрелся к своему заказу и оказалось, что я заказал pro т.ч. теперь нет необходимости в танцах с бубнами.

Всем спасибо это был бесценный опыт. С нетерпением жду дуины с сенсорами, посмотрим что получится.
