Arduino пины

Как собрать и запрограммировать робота на Arduino(Freeduino, Roboduino, Seeduino ...). Используем Wiring и Processing.

Arduino пины

Сообщение Gusil » 18 апр 2012, 11:29

Здравствуйте, вопрос такой
У меня имеется Arduino UNO и в комплекте идет серво. Вот с этого сайта я прочел, как можно легко соединить их вместе:
http://www.hobbytronics.co.uk/arduino-tutorial2-servos

Там сказано, что необходимо соединить черный провод к одному из нескольких пинов 0V, Ардуины
Затем красный провод к пину 5V, и наконец последний оставшийся к пину под номером 10,

вот картинка ардуины:

Из которой я вижу снижу пин 5V, сверху вижу пин с наименованием ~10, но никак не могу понять где те несколько пинов 0V?
А также, правильно ли я нашел пин 5V и под номером 10? боюсь чего напутать, помогите разобраться пожалуйста. В предыдущих туториалах с того сайта я так и не понял где те самые 0V пины.
Спасибо!
Gusil

Сообщения: 26
Зарегистрирован: 01 апр 2012, 11:26
прог. языки: С, С++

Re: Arduino пины

Сообщение SkyStorm » 18 апр 2012, 11:38

Черный провод на GND.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2681
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Arduino пины

Сообщение Myp » 18 апр 2012, 15:11

0V означает ноль вольт
тоесть имеется в виду земля, на плате она обозначена как Gnd
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18010
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino пины

Сообщение Gusil » 19 апр 2012, 11:57

Спасибо! Сегодня попробую.
А возможно ли подсоединить две серво, без дополнительных компонентов?
Gusil

Сообщения: 26
Зарегистрирован: 01 апр 2012, 11:26
прог. языки: С, С++

Re: Arduino пины

Сообщение Myp » 19 апр 2012, 13:01

можно хоть 10 :)
главное озаботиться чтобы блок питания их всех потянул, не перегрелся и не сдох)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18010
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino пины

Сообщение rom@n » 19 апр 2012, 13:12

Если больше одной\двух серв их нужно питать от отдельного источника питания, не через дуино ибо чревато...
в туториалах от Джереми Блума много чего интересного найдете http://wiki.amperka.ru/ :)
Аватара пользователя
rom@n

Сообщения: 59
Зарегистрирован: 03 окт 2009, 14:52
Откуда: kazan
ФИО: Медведев Роман Юрьевич

Re: Arduino пины

Сообщение alexeygolubev » 20 апр 2012, 23:13

Вот что написано на arduino.ru
"Черный провод земля подключается к GND выводу Arduino, сигнальный, обычно желты, провод подключается к цифровому выводу котроллера Arduino. Следует отметить, что мощные сервоприводы могут создавать большую нагрузку, в этом случает он должен быть запитан отдельно (не через выход +5V Arduino). Тоже самое верно для случая подключения сразу нескольких сервоприводов. Убедитесь, что привод и контроллер подключены к общей земле."
У меня несколько вопросов.
1) Правильно ли я понимаю, что при подключении, допустим, 3х серв все 3 черные провода должны быть подключены к выводу GND?
2) Как запитывать сервы отдельно от ардуины?
3) Что относится к мощным сервоприводам? например, у меня есть 3 сервы xht900. можно ли их все подлючить к ардуине или нужно запитать каждую отдельно?
Аватара пользователя
alexeygolubev

Сообщения: 19
Зарегистрирован: 08 апр 2011, 02:48
Откуда: Иваново

Re: Arduino пины

Сообщение TomaT » 20 апр 2012, 23:26

Все три черные должны быть подключены к минусу доп. источника питания, а уже он соединен с GND дуины.
Плюс доп. источника к плюсам серв.
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: Arduino пины

Сообщение dccharacter » 20 апр 2012, 23:30

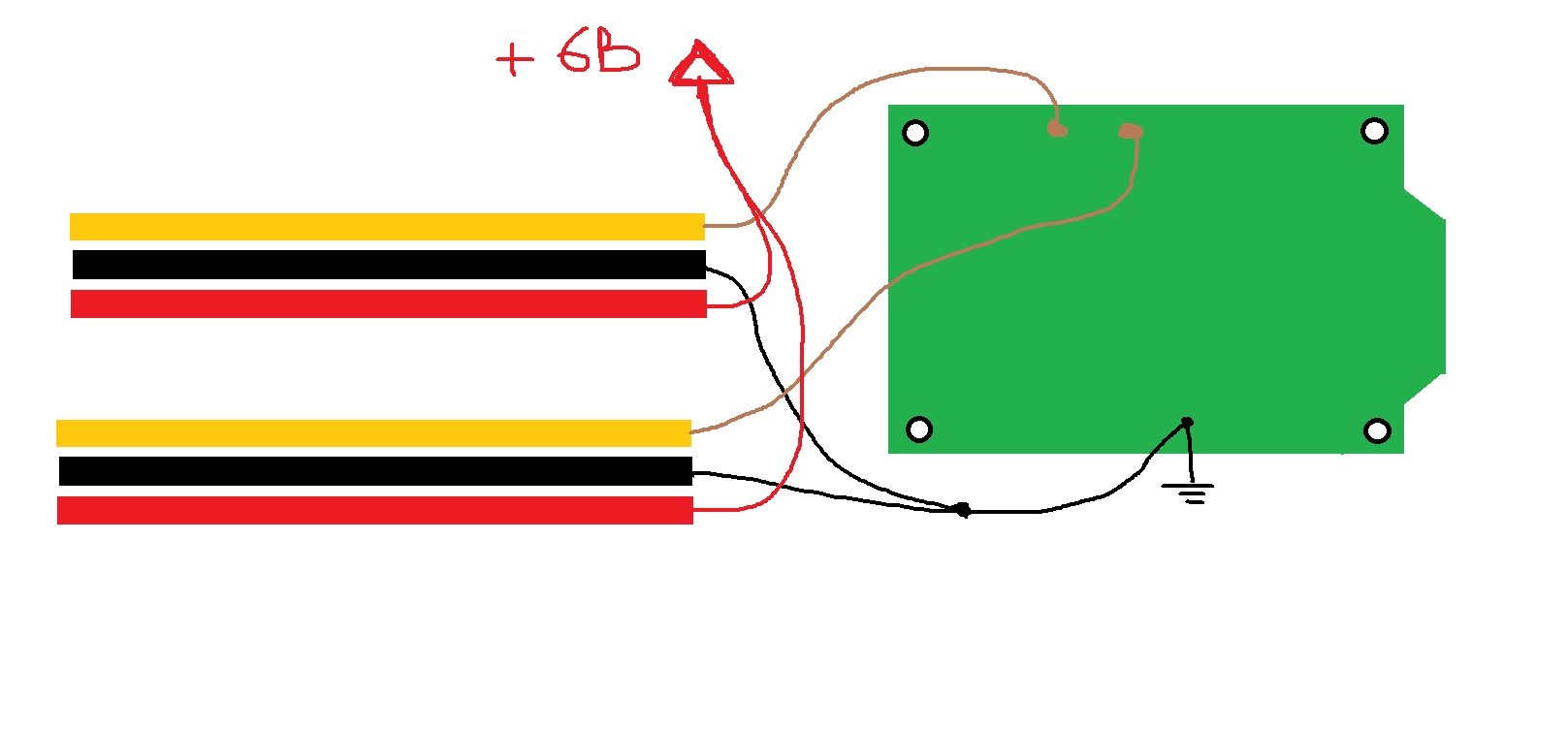

Сервы жрут много. Сервы нужно питать отдельно от дуни.
Вложения
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Arduino пины

Сообщение alexeygolubev » 20 апр 2012, 23:36

ок, а чем именно питать сервы??? не три же отдельных блока питания на каждую серву?
Аватара пользователя
alexeygolubev

Сообщения: 19
Зарегистрирован: 08 апр 2011, 02:48
Откуда: Иваново

Re: Arduino пины

Сообщение dccharacter » 20 апр 2012, 23:40

манку ну или там перловку распарь
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Arduino пины

Сообщение rom@n » 20 апр 2012, 23:48

Ага перловка отличное питалово! манка не катит :ROFL:
Одним блоком питания запитать три сервы. каким? да любым у которого на выходе 5-6вольт :crazy:
Аватара пользователя
rom@n

Сообщения: 59
Зарегистрирован: 03 окт 2009, 14:52
Откуда: kazan
ФИО: Медведев Роман Юрьевич

Re: Arduino пины

Сообщение Myp » 21 апр 2012, 11:40

alexeygolubev писал(а):у меня есть 3 сервы xht900. можно ли их все подлючить к ардуине или нужно запитать каждую отдельно?

такие можно, они жрут мало.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18010
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
