проблема с arduino nano v3

Как собрать и запрограммировать робота на Arduino(Freeduino, Roboduino, Seeduino ...). Используем Wiring и Processing.

проблема с arduino nano v3

Сообщение zmienkoivan » 19 дек 2011, 19:59

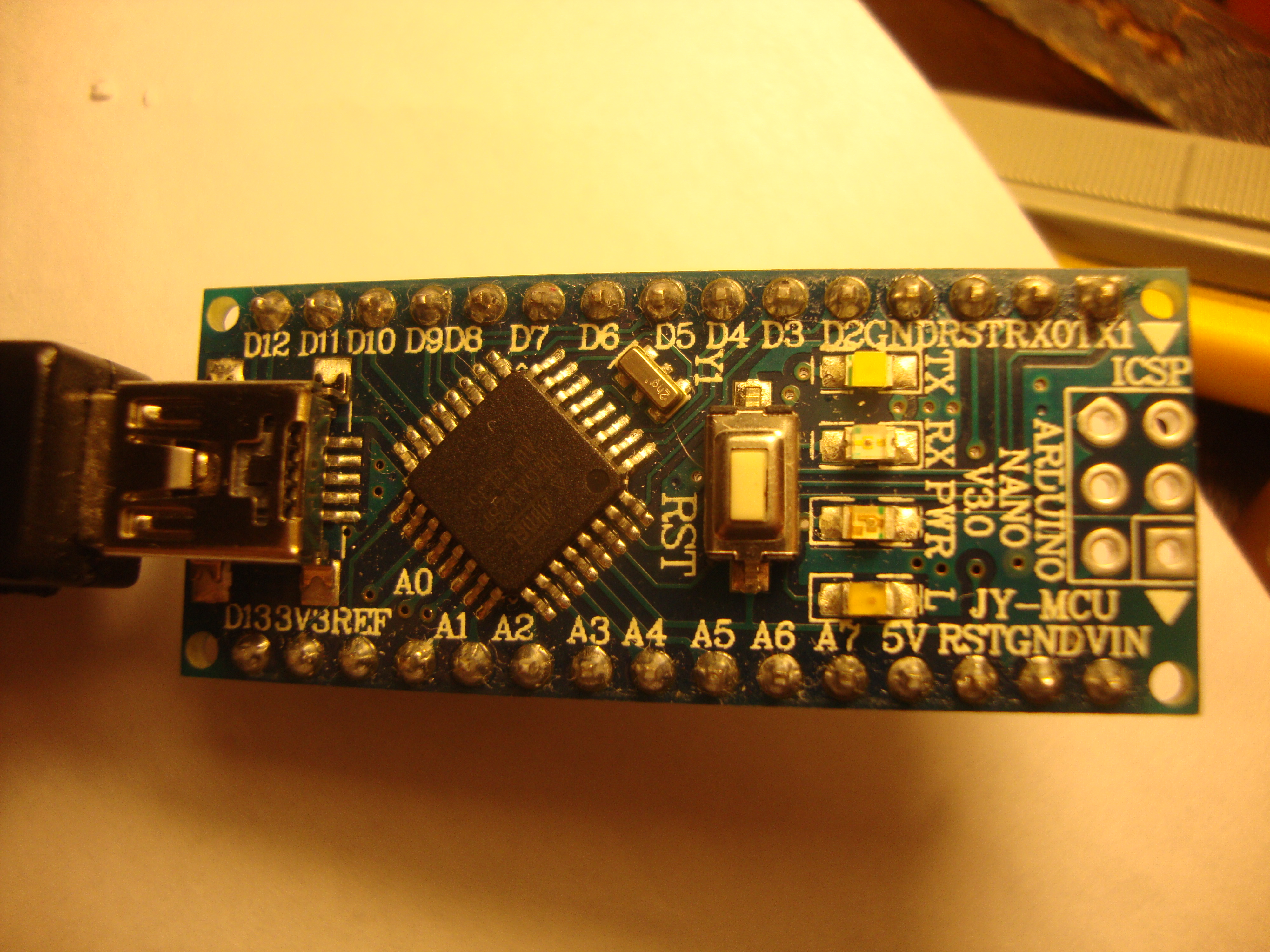

перестал работать ардуино нано, при подключении кабеля усб к ардуино, тускло горит PWR и мигают практически без остановки TX и RX, в системе никак не обнаруживается, и если к ардуине подключить какую нибудь нагрузку, то сразу гаснет PWR, TX и RX, в чем может быть проблема?
zmienkoivan

Сообщения: 4
Зарегистрирован: 11 ноя 2011, 15:28

Re: проблема с arduino nano v3

Сообщение dccharacter » 19 дек 2011, 21:06

замыкание на питании похоже.
1. контакты сам распаивал? может быть плохо смыт флюс.
2. Если есть конденсаторы - проверить на замыкание
3. Если есть стабилизатор питания - возможно вылетел
4. Замерь сопротивление между VDD и VSS
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: проблема с arduino nano v3

Сообщение Psix » 02 апр 2012, 00:40

Проблема
Суть: При подаче питания 5V на VIN (30) и GND Ардуино не работает....

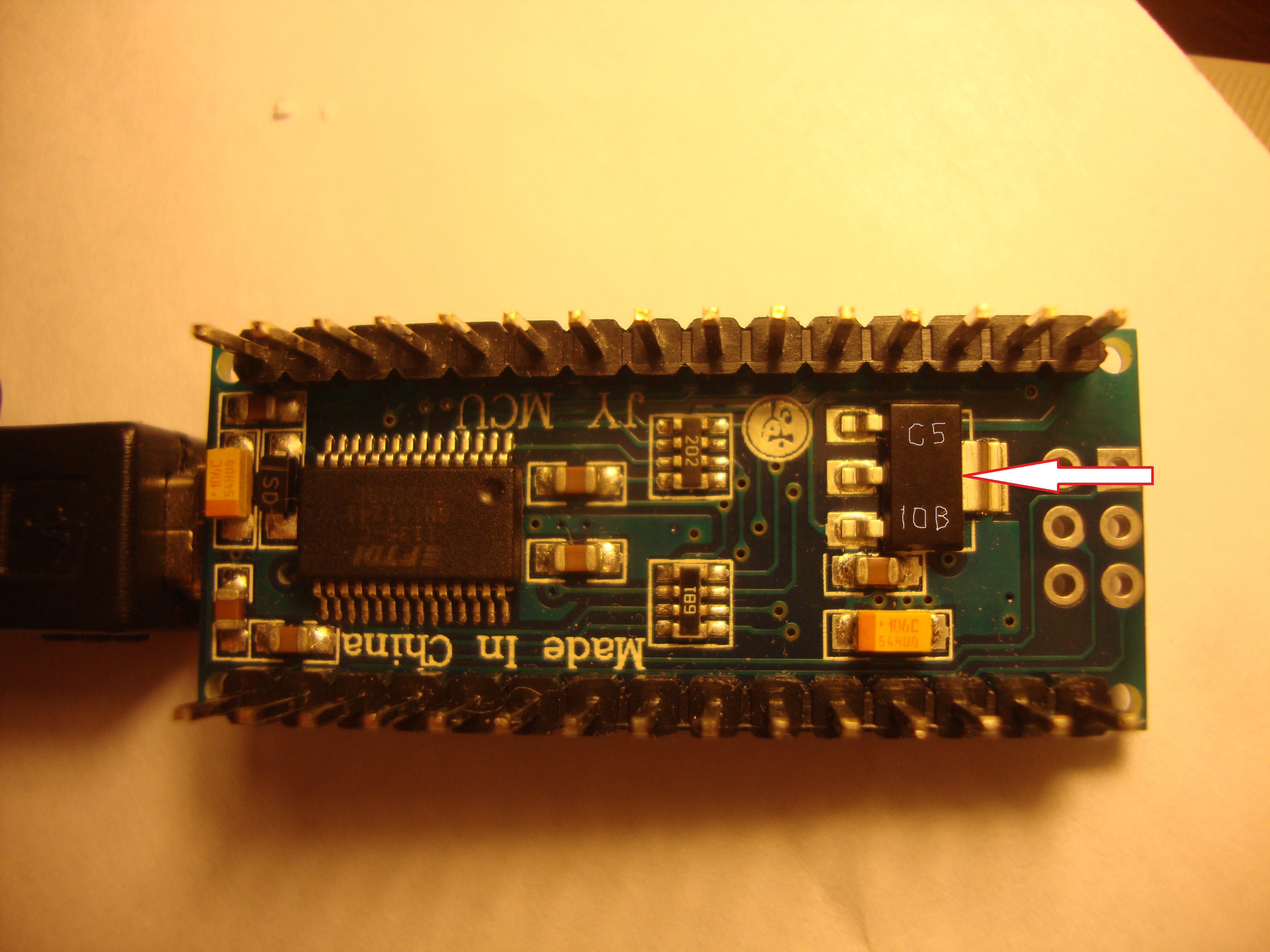

Если подключить к USB то дико начинает греться вот этот регулятор (см картинку)
Что делать? заменить? я так и не смог найти такой же как у меня. На нем написано только "С5 10В"

Аватара пользователя
Psix

Сообщения: 58
Зарегистрирован: 15 окт 2009, 01:11
Откуда: Санкт-Петербург
Skype: aquardron
ФИО: Андрей

Re: проблема с arduino nano v3

Сообщение dccharacter » 02 апр 2012, 00:44

Замерь напряжение на входе и выходе регулятора. Вохоже что выход регуля посажен на землю.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: проблема с arduino nano v3

Сообщение Psix » 02 апр 2012, 00:57

Раньше всё работало....
Если заменить, то хоть как он называется или маркировка???
Аватара пользователя
Psix

Сообщения: 58
Зарегистрирован: 15 окт 2009, 01:11
Откуда: Санкт-Петербург
Skype: aquardron
ФИО: Андрей

Re: проблема с arduino nano v3

Сообщение dccharacter » 02 апр 2012, 01:06

мне кажется скорее всего вылетел какой-нибудь конденсатор
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: проблема с arduino nano v3

Сообщение Psix » 02 апр 2012, 01:24

Хе, и как его найти? Т_Т
Аватара пользователя
Psix

Сообщения: 58
Зарегистрирован: 15 окт 2009, 01:11
Откуда: Санкт-Петербург
Skype: aquardron
ФИО: Андрей

Re: проблема с arduino nano v3

Сообщение dccharacter » 02 апр 2012, 01:42

ну например прям под регулем два - желтый и коричневый. Выпаяй их и включи - посмотри, будет ли греться. Если да - меняй. Если нет - выпаивай регулятор, подключай на землю (центральный пин) и на вход (левый пин) вольт 7-10 и меняй что на выходе.

Добавлено спустя 1 минуту 7 секунд:
Регулятор - какой-нить ldo типа lm1117
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: проблема с arduino nano v3

Сообщение =DeaD= » 02 апр 2012, 07:20

Прозвоните схему - какой контакт регулятора куда идёт - 5V, Vin, Gnd, найдите с такой же распиновкой на 5В регулятор, если надо замену.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: проблема с arduino nano v3

Сообщение Psix » 02 апр 2012, 18:33

Спасибо! Буду побывать...
Аватара пользователя
Psix

Сообщения: 58
Зарегистрирован: 15 окт 2009, 01:11
Откуда: Санкт-Петербург
Skype: aquardron
ФИО: Андрей

Re: проблема с arduino nano v3

Сообщение GlassEagle » 03 апр 2012, 00:08

Дык для этих ардуин нан v3 схем немеряно... Поди 7805 там стоИт, слаботочная версия. По крайней мере в схемах на русские наны она указана. Интересно, сколько стОила эта китайская поделка, когда была целой?

Народ, вы так лехко кидаетесь словами "выпаять" применительно к SMD-деталюшкам? А я и не представляю, как их выпаивать обычным паяльником, не изгадив все окрестности выпаиваемой деталюшки. А как 7805 отпаивать, если она там ещё и железной задницей припаяна, я вообще не представляю. Я отстал от жизни???
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
GlassEagle

Сообщения: 160
Зарегистрирован: 14 окт 2009, 11:46
Откуда: Самара

Re: проблема с arduino nano v3

Сообщение elmot » 03 апр 2012, 00:19

GlassEagle писал(а):
Народ, вы так лехко кидаетесь словами "выпаять" применительно к SMD-деталюшкам? А я и не представляю, как их выпаивать обычным паяльником, не изгадив все окрестности выпаиваемой деталюшки. А как 7805 отпаивать, если она там ещё и железной задницей припаяна, я вообще не представляю. Я отстал от жизни???

Я тут успешно отпаял что-то с помощью бритвы. Плавлю припой на ножке, а под ножку подпихиваю лезвие
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: проблема с arduino nano v3

Сообщение Myp » 03 апр 2012, 09:42

GlassEagle писал(а): А я и не представляю, как их выпаивать обычным паяльником, не изгадив все окрестности выпаиваемой деталюшки.

ясен пень изгадишь, потом отчищаешь щеточкой с стиральным порошком и запаиваешь обратно. будет как новая.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: проблема с arduino nano v3

Сообщение RootAdmin » 03 апр 2012, 11:35

Для smd у меня "выпаять" ассоциируется только со "сдуть". Паяльником лез бы только от безысходности.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1725
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: проблема с arduino nano v3

Сообщение Psix » 03 апр 2012, 18:43
