Ну хотяб размеры основных узлов приведи, чертежи то ладно, самим можно настряпать

Наверно размеры можно по фоткам прикинуть.
http://www.hobbycnc.com/products/cnc-router-plans/
ЧПУ станок из дерева.

avr123.nm.ru писал(а):Наверно размеры можно по фоткам прикинуть.
http://www.hobbycnc.com/products/cnc-router-plans/
ЧПУ станок из дерева.

этим станком первым делом нужно вырезать комплект запасных деталей для самого себя =)

дошли руки таки написать отчетец с видео, лежит тута - http://robozone.su/2009/06/23/3-x-osevo ... chnyx.html

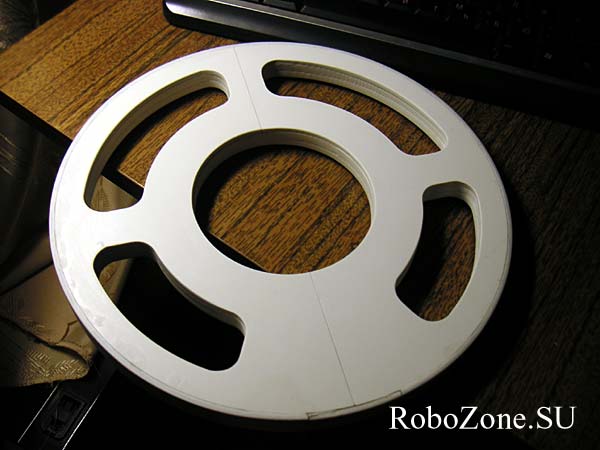

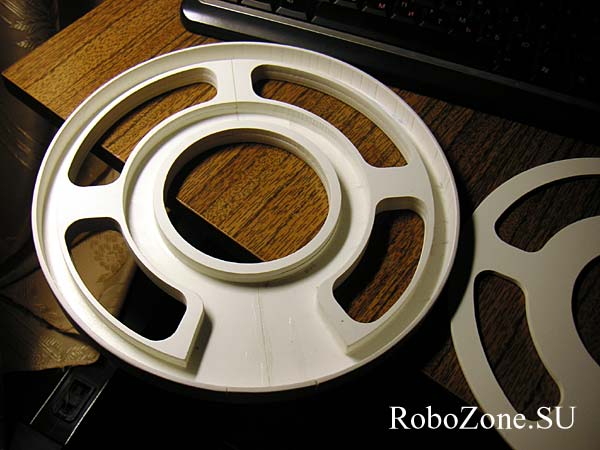

Вчера вот такую штуковину выпилил пилить не долго, долго все в кучу собирать, часа три угробил в сумме

прикольно а чо это?

похоже на корпус для антенны какойто, с пазами для закладки витков обмотки. наверно металлоискатель.

да, для металлоискателя корпус катушки "кольцо"

Вот действующий станок из мусора:
http://vfl.ru/fotos/aeea30c61337109.html
Характеристики:
Скорость фрезерования - 1 мм/сек;
Шаг - 0,01 мм;
Точность до 0,05 мм;
Рабочее поле 240х180 мм;
Программное обеспечение - WinStepper.

Простой риторический вопрос к ТС: стоит ли пилить подобное "для души"? Только вот в качестве направляющих хочется мебельные. Но хорошие, фирму.

если хлам в наличии имеется и тратиться особо не надо, то полезно для себя собрать такой девайс для понимания - оно мне надо или нет ))) если торкнет, то уже позже браться за серьезный проект + опыт полученный позволит избежать в будущем ошибок

Направляющие у моего фрезерного самодельные. По никелированным трубам D=32 мм ходят планки с опорными подшипниками (по 4-ре сверху и одному снизу на каждой. Прогиба труб я не обнаружил. Станок делал для фрезерования разверток деталей для шагающих роботов, манипуляторов и захватов.

Доброго времени суток! Для изготовления подобного станка подойдут ли шаговые двигатели от принтера C2164-60045 и C2124-60190?

неа, дохлые
