вы что, дома сверлильную лавку открываете ?
одну две платы можно и руками просверлить.
вырезать кружева в железе можно и надфилем за неделю ...

Сверлильная лавка + лавка для пайки деталей на плату
Назнаю как будет  :? , но можно будет попробовать выфрезеровать из заготовки платы фольгу в ненужных местах. Легкий способ производства плат.

Alex Gritsenko писал(а):, но можно будет попробовать выфрезеровать из заготовки платы фольгу в ненужных местах. Легкий способ производства плат.

Сказать честно?! Мазохизм )) Пробовали изготавливать так платы, получается хорошо! но блин себестоймость как буд-то их из серебра делали )) Нужны специальные фрезы по тексталиту, обычные мрут как тараканы под тапком.....
Могу подсказать хороший выход.....мы таким сейчас пользуемся.....Берется плотер и из пленки типа Оракал 641(одна из самых дешевых 90р метр если мне память не изменяет) вырезается маска которую потом на текстолит(режиться быстро и просто наклеивать),и в кислоту теражировать изделия можно просто сотнями, затраты копейки, качество,канешно таких же мелких дорожек как на фрезере не получить,но вполне приемлимое.....

Ну тогда берешь вставляешь резак(любой острый бред, который фольгу режет) и режешь фольгу на границе дорожек. Потом руками ненужное обдираешь. Или скребок на станок. Или мегалазер, чтоб фольгу испарял  :D

А вобще чему тупиться, если медь фрезерить?

А мож гальванические методы усовершенствовать? А по заготовкам лаком рисовать?

Я вот небольшие платы так и делаю - бормашинка с циллиндрическим буром! Довольно неплохо выходит, smdшные корпуса потом паяются на ура! =) Правда насчет станка не знаю - тут важно с усилием не переборщить...  :roll:

Alex Gritsenko писал(а):Ну тогда берешь вставляешь резак(любой острый бред, который фольгу режет) и режешь фольгу на границе дорожек. Потом руками ненужное обдираешь. Или скребок на станок. Или мегалазер, чтоб фольгу испарял  :D

После того как отдерешь пару десятков плат я б на тебя посмотрел бы....... )))
Лазер да это нужно особенно из-за печатных плат )))Начальство оценит идею )))

Alex Gritsenko писал(а):А вобще чему тупиться, если медь фрезерить?

А мож гальванические методы усовершенствовать? А по заготовкам лаком рисовать?

Медь это одно а текстолит, при 7000 оборотах ужастные вещи с фрезами творит, как наждак прям ))

Хм рисовать?! Этоже тот же плотер получается только менее эффективный.....

А насчет бура, тут трабла есть бур стираеться....а динамически изменять усилие никак.....

Вот оно постепенно оживает... Наконец просек глюки с оптикой - это все лампа дневного света виновата была! Неделю ничего понять не мог!  :evil:  А теперь работает на ура! Щас стоит прерыватель на 4 лопасти, для дебага удобнее, а потом будет колесо из мыши на 50 лопастей.

Работает шустро и злобно. регулируя ШИМ удалось избавиться от болтанки во время остановки. Пока отлаживаю все для одной оси. Скорости уже напоминают промышленный аппарат, а не черепаху... =)
Так что не только шаговики рулят!  :twisted:

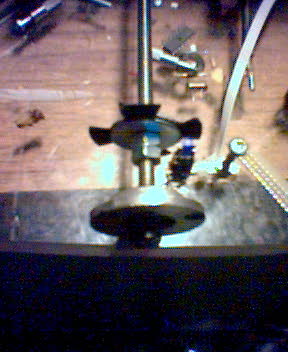

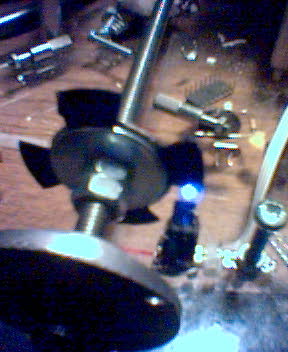

На фото - оптика одной из осей.
Диод там ИК, это камера его почему-то синим видит...  :D

nest писал(а):а я вообще в непонятках по всем темам о станке ...
вы что, дома сверлильную лавку открываете ?
одну две платы можно и руками просверлить.
вырезать кружева в железе можно и надфилем за неделю ...

А вот когда этих плат десяток... Или одна на кучу корпусов... А ее еще и маркером нарисовать надо и просверлить так чтоб потом ноги микрухам не подгибать... Да и вообще интересно это все. А потом можно будет просто всякую хрень вытачивать... Я уже рисовал платы на станке и до этого - когда он на шаговиках работал. Было медленно и часто соскакивал и гробил весь рисунок. Но когда получалось - все дорожки идеально ровные и все вообще крута! =) Так что станок - это рулез!

Кстати на Ebay продают всякие лазеры. Для резки меди хватит 40 Ватт. Обойдутся они в 500 баксов... Так что все возможно!  :roll:

Varashilo писал(а):А насчет бура, тут трабла есть бур стираеться....а динамически изменять усилие никак.....

Хм... А как насчет контролировать электричемкий контакт меди с буром? Мож чего рульное получится! Включить пульсацию глубины на четверть миллиметра... если больше половины прохода контакта нет -значит готов и можно ехать дальше... Не готово - увеличить глубину.  :roll:

Alex Gritsenko писал(а):А мож гальванические методы усовершенствовать? А по заготовкам лаком рисовать?

Гальваника - не точно, вряд-ли получатся очень тонкие дорожки, там же это все дело не сфокусировать...

Лаком - геморно, проще уж маркером. но суть не в рисовании, а в получении готовой платы...

Можно конечно рисовать по текстолиту пастой из хлорного железа и прочей гадости, но это уже бред...  :roll:

Нарооод! Ау! Че-то тут все заснули...

Кто сейчас реально строит подобный станок или собирается строить? Есть уже какие-либо результаты?

я строю ... по выходным, но пока так далеко не ушёл.
Вот сейчас почитаю и тож загорюсь....
А движки ты где брал ?

На Юноне на барахолке перед рынком по воскресеньям мужик в предпоследнем (если от огромных букв) ряду торгует. у него всяеих моторов полно. Я эти брал по 200 р за штуку. Новенькие, только со склада стырены. =)
