вобщем вот приколхозил ШД к оси чпу фрезера.

ШД какойто-то маленький nema17 из принтера
со стороны шд винт закреплён в двухрядном самоустанавливающемся подшипнике который выполняет роль так же и упорного
второй конец винта болтается в воздухе.

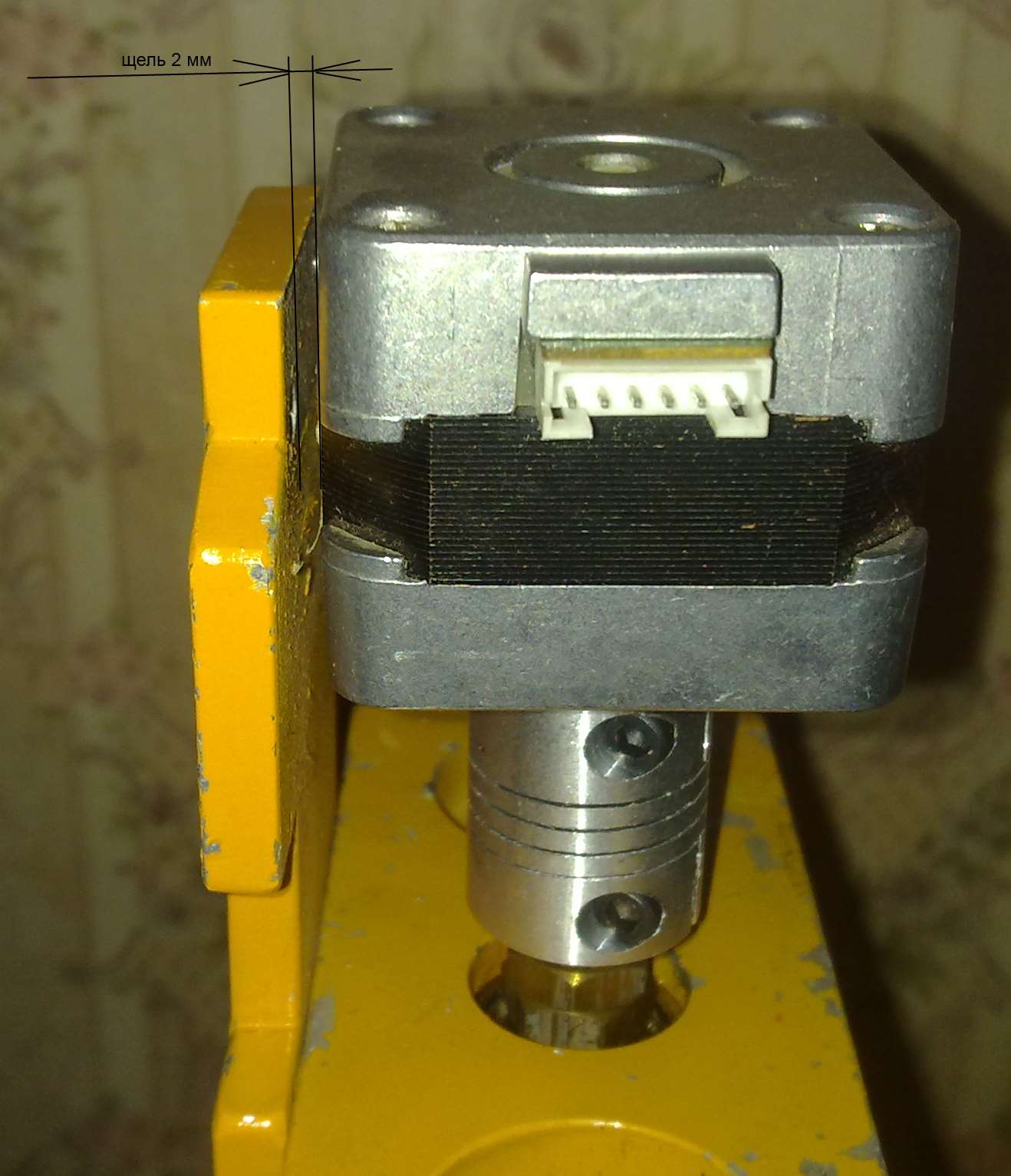

от пластины слева до шд, щель примерно 2 мм.
хочу что-то подложить туда и хомутом ШД притянуть к пластине.

вопрос:
что туда подложить?

варианты:
1. кусок резины
2. кусок фанерки/оргалита
3. люминевую пластинку

Если ШД по оси Z , подкладочки из резины будет достаточно .

ИМХО я бы резину не подкладывал, не смотря на муфту, соблюсти соосность крайне желательно - меньше нагрузок на вал движка, лучше все крутиться будет, к тому же движек хиленький.

Я б пластину плюс прокладки из фольги/алюминиевых банок.

термоклеем залить можно. Потом хомутом притянуть для надежности.

шд жи греется ?

сильно чтоли?
размягчит клей?
погоняй его

набросайте чертеж.
нормальное,прочное крепление стелаю на фрезерном станке, из металла.

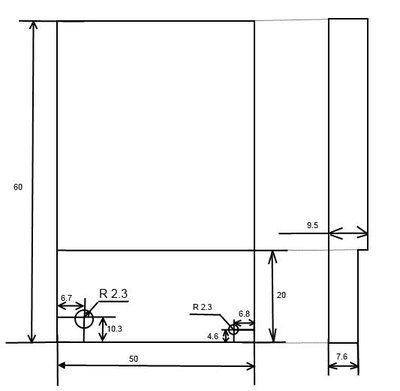

если в пэйнте то так

масштаб не соблюдён, размеры точные.
отверстия одинакового диаметра

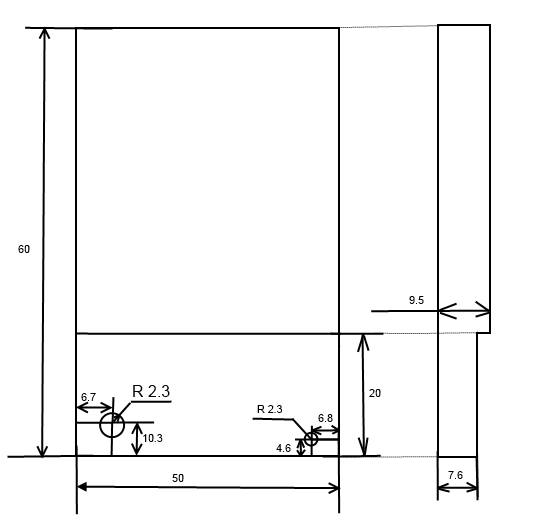

Myp писал(а):если в пэйнте то так

масштаб не соблюдён, размеры точные.
отверстия одинакового диаметра


850р.
сталь 40-45

а люминь не дешевле?

вобщем в итоговой конструкции притянул стяжкой, через прокладку алюминиевую 2мм
как ни странно но со стяжкой крутится приятней чем двумя болтами с двух сторон.
с болтами слегка подклинивает, со стяжкой есть свобода для выравнивания.
