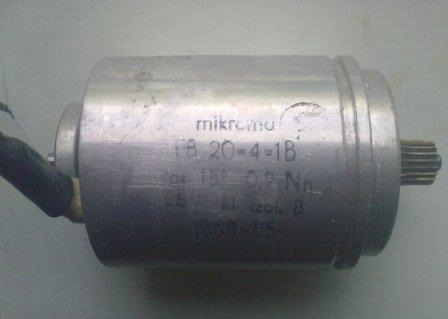

Купил движки а распиновку найти не могу (( может кто поможет ? Двигло FB20-4-1B от MIKROMA. Как говорят стоял в старом польском принтере D 100. Из двигателя выходит 7 проводов. я прозвонил 2 провода это отдельная катушка остольный 5 соеденены какимто образом.

Вопрос снят.Разобрался после пары часом мудачества с блоком питания и переброской обмоток) Если кому пригодиться чёрный на плюс потом поочерёдно включать жёлтый, белый, красный, коричневый - вращается по часовой стрелке! в обратной последовательности против часовой)) Админы простите за создание темы с вопросом и последующим на него ответом.

Да хоспади, все бы так

а первые два- обмотка статора?

Первая катушка незнаю куда идёт(( Но без неё работает прекрасно.Похоже это обратная связь.
