Добрый день.

Хочу построить подъемную платформу...долго рассказывать что именно я себе нафантазировал, но вообщем, это будет кусок ДСП размером 2х1 метра, подниматься должно на высоту сантиметров так 40 максимум...на самой платформе может быть что-то тяжелое (допустим 20кг максимум..но лучше бы с запасом =) )

в итоге это будет что-то вроде прямоугольной коробки, верхняя крышка которой будет утоплена внутрь..на этой крышке может лежать что-то не легкое (допустим 20кг), нужно чтоб крышка поднималась (чтоб в итоге у нас получился прямоугольный ящик, на котором что-то лежит)...те.крышка изнутри выезжает наружу =)

надеюсь понятно =\

так вот я начал думать как его сделать...да еще и так чтоб оно могло поднимать нормальный вес =( какая-то гидравлическая система?! )
пс.сложность еще в том что крышку надо поднимать снизу вверх...то есть, механизм должен располагаться под крышкой, и поднимать ее вверх...толкать снизу вверх....расположить механизм сверх, и тянуть крышку вверх как краном не получиться =( механизм должен быть именно под крышкой...

есть такие идеи:
- гидравлика поднимает крышку до нужной высоты, потом раздвигаются какие-то фиксаторы (чтоб расслабить гидравлику)

- снизу крышки, по центру, прикрутить металический стержень с резьбой...
этот стержень вкручивается в специальную гайку которая закреплена внизу конструкции...чтоб поднять крышку, крутим эту гайку (моторчиком)...получается стержень выкручивается из гайки, и поднимает крышку

первый способ интересней (я бы хотел его, но он мне кажется немного бредовым =\ ), второй способ легче реализовать (по идее сложность будет сделать нужный стержень с резьбой, и гайку-подшипник да еще и присобачить ее к мотору)

а что вы думаете? =)

заранее спасибо)

самый простой вариант с гидравликой

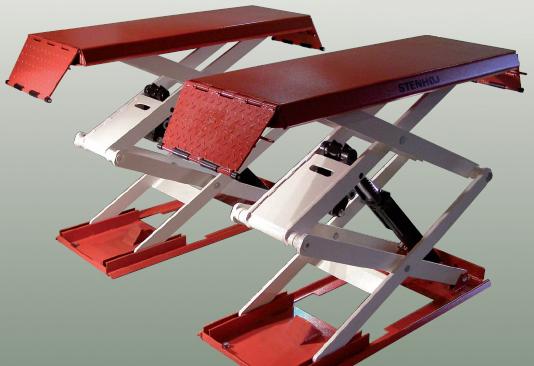

какие-то фиксаторы ещё зачем? бессмысленное усложнение конструкции. у варианта винт-гайка по середине недостаток - малый ход. а так гидравлику на винт-гайку заменить можно при конструкции как на фотке. можно не 2 подъёмника, а один, но продумать как из центра расспорки сделать

А мы думаем, что неплохо бы написать про скорость подъема и бюджет
Гидравлика, имхо, нафиг не упала.

Добавлено спустя 3 минуты 5 секунд:
И еще напишите про питание и управление.
Простой мотор в 220 вольт, пара домкратов, через ремень и концевик подойдут?

пара домкратов с винтом.. на винт двиг... будь то шаговик или еще что ... короче компилируй последние 3 поста )

питание 220 вольт, всем будет управлять МК (паять и программировать я умею, это не такая проблема как механика)
скорость подъема не сильно важно (быстро не надо)...ну на сантиметров 30 за 20 секунд например....

--

вот бы мне еще максимально из подручных средств это собрать
по крайней мере, чтоб не пришлось все на заказ делать =(

пс.бюджет не особо важен...это как хобби...можно сильно не экономить =) (те.я не думаю как бы сделать подешевле, я думаю как сделать это проще и надежнее)

а может взять 4 автомобильных домкрата ромбом попарно соединить и взять приводы от стеклоподъемников - будет платформа

jeno писал(а):питание 220 вольт, всем будет управлять МК (паять и программировать я умею, это не такая проблема как механика)
скорость подъема не сильно важно (быстро не надо)...ну на сантиметров 30 за 20 секунд например....

30 сантиметров за 20 сек.
это 0,3 метра за 20 сек или что тоже самое 0,02 м/с
чтот шибко медленно.. хотя конечно для каких целей.

А я вот всё мечтаю лифт в подполье сделать (дом у мну частный есть) А то запаривает по лестнице лазить)
