Добрый вечер.
Господа а что вы думаете о таком способе изготовления шестерней:
1. чертим в автокаде шестерни, для простоты с треугольными зубьями
2. печатаем все это на ватмане
3. аккуратно вырезаем несколько заготовок
4. пропитываем их эпаксидкой и склеиваем под давлением
5. дорабатываем недостатки
По идее должно получиться довольно прочно, трубы для телескопов так делают.
С уважением.

Композиты это хорошо. Наверно можно и из стеклотекстолита для плат сделать сразу пачку шестерен. Профиль Новикова наверно удобней для обработки так как все скруглено.

главное размер можно любой ))
а профиль новикова это что ??

Гугл вам не доступен ???????????

"профиль зуба новикова"

Крупным открытием в этой области явилось создание в 1954 го­ду М.Л.Новиковым зубчатых передач нового типа — теоретически с точечным зацеплением. В простейшем случае зубья одного из колес (обычно шестерни) делаются выпуклыми, расположенными вне начальной окружности, то есть состоящими только из головок, а зубья другого колеса — вогнутыми, лежащими внутри начальной окружности и состоящими лишь из ножек. Таким образом, в передачах М.Л.Новикова и при наружном, и при внутреннем зацеплении обеспечивается контактирование выпуклого и вогнутого профилей.

Такое зацепление часто бывает у зубчатых ремней.

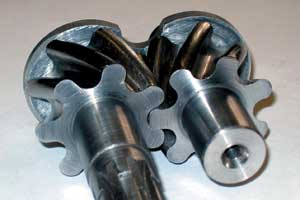

А вот улучшеный Новиков
http://www.sapr.ru/article.aspx?id=7812&iid=317

ясно я примерно об этом и подумал

Да все очень дёшево, гибко и очень сердито, особенно резать ножницами 1-2 мм зубчики
Видится две модернизации процесса:
1 дешёвая лазерная резка бумаги (главное не забыть про опыт лошади)
2 химический вариант резки бумаги: напечатали макнули в одно, во втрое, в третье и что не надо отвалилось. вот только что это одно, втрое и третья фиг его знает.

В итоге все выливается в устройство шагового поворота пачки заготовок и режущий инструмент в дрели которая может перемещаться параллельно оси всех заготовок. Так нарезаем пачку шестерен из любого листового материала.

Только вначале надо исчерпать поиск бу шестеренок и пройтись по автозапчатям и тому подобным местам.

А не модифицировать лазерный принтер?
Отказавшись от переноса на фото барабан, а жечь прямо бумагу?

Для тех кто в Москве/хотя в других городах тоже наверно есть,что-то подобное/
http://www.rinstrum.ru/schemes/phiolent/index.shtml
Выбираешь инструмент,потом узел,делаешь заказ.
Сам только нашёл.
О результате отпишу/если кому интересно/

Низнаю, в тему, нет?

вобщет было уже я выкладывал гдето)

вот доклею танк 1:43 тогда может за эти часы возьмусь)

Ну я не видел
И потом, тут, кажется, полюбому к месту

Самому чоль попробовать...

шестерни из наборов для ремонта автомагнитол
