Вот решил сделать своего самого простого робота
Решил начать с изготовления шестеренок т.к. готовых комплектов в наличии всего один решил попробовать литье из эпоксидки (на форуме гдето целая ветка).

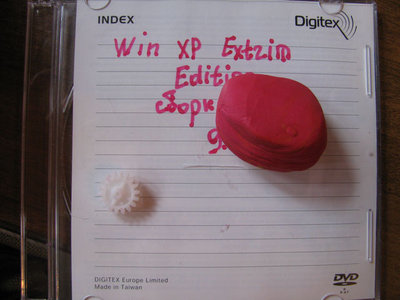

Материалы:
Пластилин детский - 1 кусок.
Модель шестерни - 1 штука.
Диск для подкладывания - 1 штука.

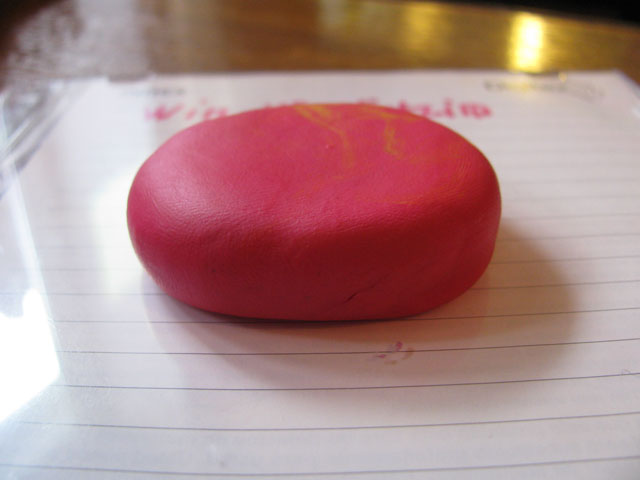

Делаем из пластилина лепешку

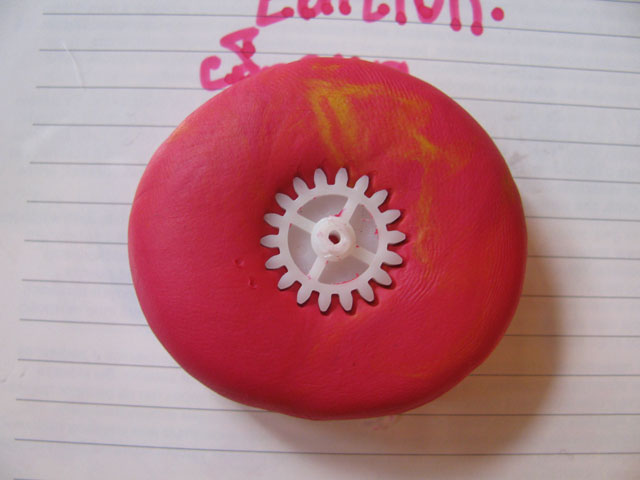

утапливаем модель в пластилин

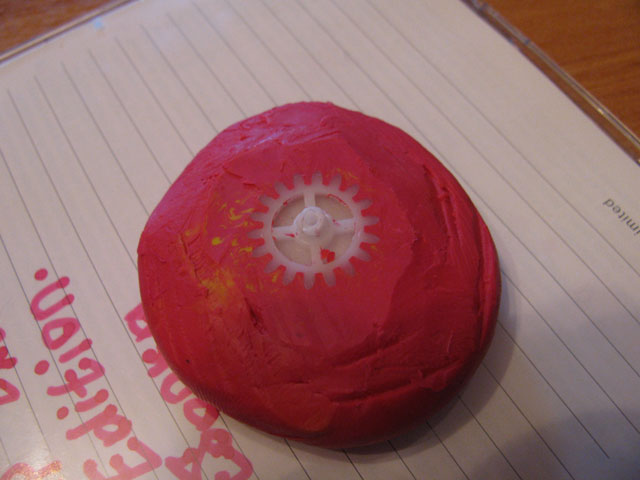

так как зубья не очень хорошо сформированны то с помощью палочки затыкаем их пластилином поплотнее

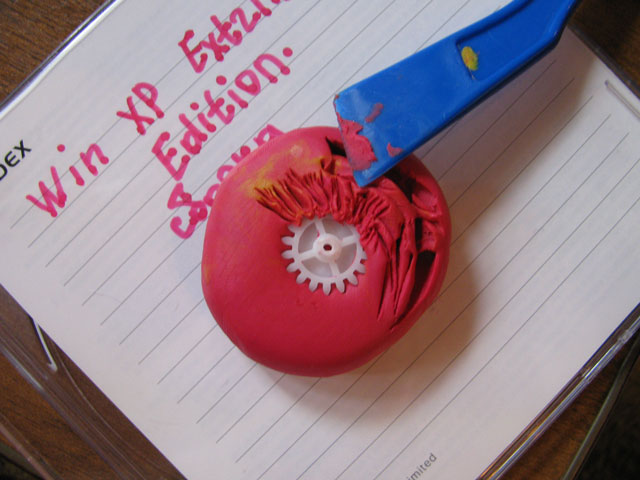

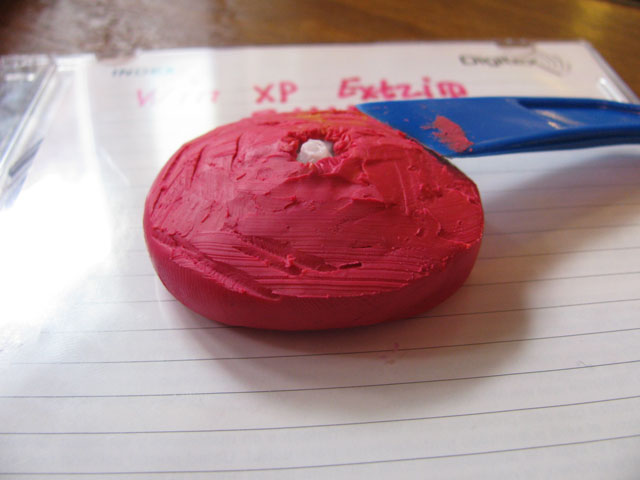

форму морозим и затем обрезаем лишнее и выравниваем верх

вытаскиваем модель из формы

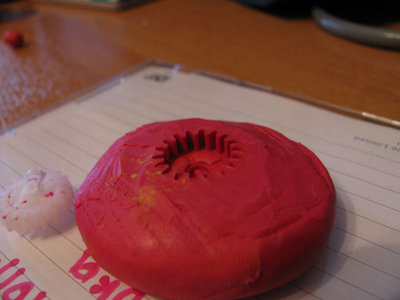

качество повторения очень высокое

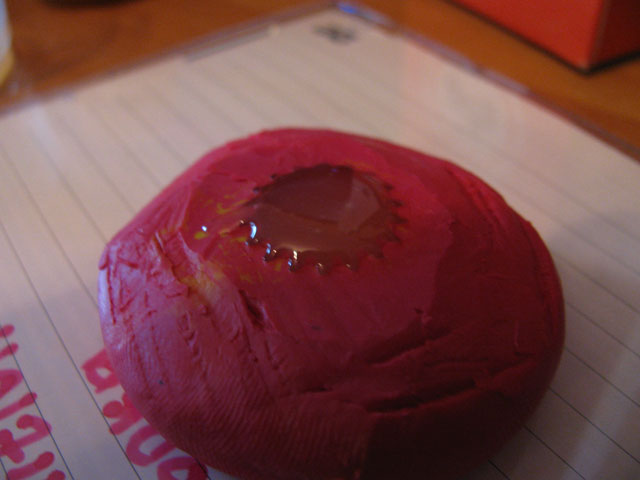

все это заливаем эпоксидкой

продолжение следует....

Наверное, лучше было бы ту самую тему и продолжить

В пластиковой карточке надо сделать выемку под оську заготовки и оперев край карты на 2 края шестеренки ( рисунок 3 ) круговым движением сделать вокруг нее полскость на пластилине.

После заливки эпоксидки можно прижать сверху плоскую пластмассу не липнущую к эпоксидке чтобы верх получился сразу плоским.

Эпоксидку лучше наполнять чем либо - гораздо прочней будет. Используют даже цемент, но можно и волокно использовать или порошок алюминия.

Перед выниманием шестерни-образца наверно лучше пластилин подержать в морозилке.

D1mcon писал(а):Наверное, лучше было бы ту самую тему и продолжить

к сожалению не могу найти ту тему

Добавлено спустя 1 минуту 8 секунд:

avr123.nm.ru писал(а):Эпоксидку лучше наполнять чем либо - гораздо прочней будет. Используют даже цемент, но можно и волокно использовать или порошок алюминия.

какие волокна ??

Желательно прочные. Можно стеклоткани настрич аккуратно соблюдая ТБ и замешать.

Можно купить готовую шпатлевку авто "Body Fiber" ( поиск смотри) - в ней волокна уже есть и твердеет всего за 15 минут. Такая же Body есть с алюминиевым порошком.

ясно

udjin1981 писал(а):

D1mcon писал(а):Наверное, лучше было бы ту самую тему и продолжить

к сожалению не могу найти ту тему

в поиске по "изготовление шестерен" несколько тем
например viewtopic.php?f=34&t=3057#p37534 и про волокна и про BodyFiber

Мои эксперименты..



INFO - http://www.roboforum.ru/viewtopic.php?f=34&t=3057

Отлично выглядит
Скажите, какого диаметра шестерня на фото?
loox

Фотогафировать в таких случаях хорошо на фоне линейки, или хотя-бы на фоне спичечного коробка...

или циферью и словами написать размер.

loox - за основу взята металлическая шестерня - 23 зуба (внешний диаметр - 24.85мм, диаметр под ось - 5.9мм)

Рекомендую прочитать статью - http://www.roboforum.ru/viewtopic.php?f=34&t=3057 там всё описано и линейки есть и много чего полезного

Переверни на другую сторону пожалуйста.

Парни, неужели трудно ссылку открыть? Для кого статья написана? Понимаю конечно тягу к изобретательству "велосипедов", но цените и чужое время!

Изготовление формы и отливка шестерёнок из эпоксидной смолы - http://roboforum.ru/viewtopic.php?f=34&t=3057



Армированная шестерня помечена маркером.

Парни, неужели трудно ссылку открыть?

Извини, я подумал, что это то, что получилось у udjin1981.
