**Michael_K** » 20 май 2010, 21:52

мозгов на картинке не видно...
наверное с другой стороны платы?

**=DeaD=** » 20 май 2010, 21:59

На платке скорее всего ничего, а вот к потенциометру подпаять по краям резисторы наверное стоит.

Только сначала потенциометр отпаять надо и замерить его сопротивление полное.

**Michael_K** » 20 май 2010, 22:08

Ага, можно попробовать.

**Vooon** » 20 май 2010, 22:25

Так у товер прошной версии мозги аналоговые?

Добавлено спустя 1 минуту 39 секунд:
Re: Переделка сервы HXT12K (T-Pro MG945) под постоянное вращение
У моих HXT12k точно цифра, разбирал смотрел на PIC16

Его по идее можно перепрограммировать, только OpenServo портировать

**Angel71** » 20 май 2010, 22:45

нет никаких towerpro, есть towerpro. :crazy:

шучу.

в природе замечены на мегах, пиках и различных спецмикрах.

**=DeaD=** » 20 май 2010, 22:46

Нормальные у неё мозги, как у HXT12k, только с другой стороны платки

тут микра - 2N+2P мосфет замечательный.

**Romeo** » 21 май 2010, 13:24

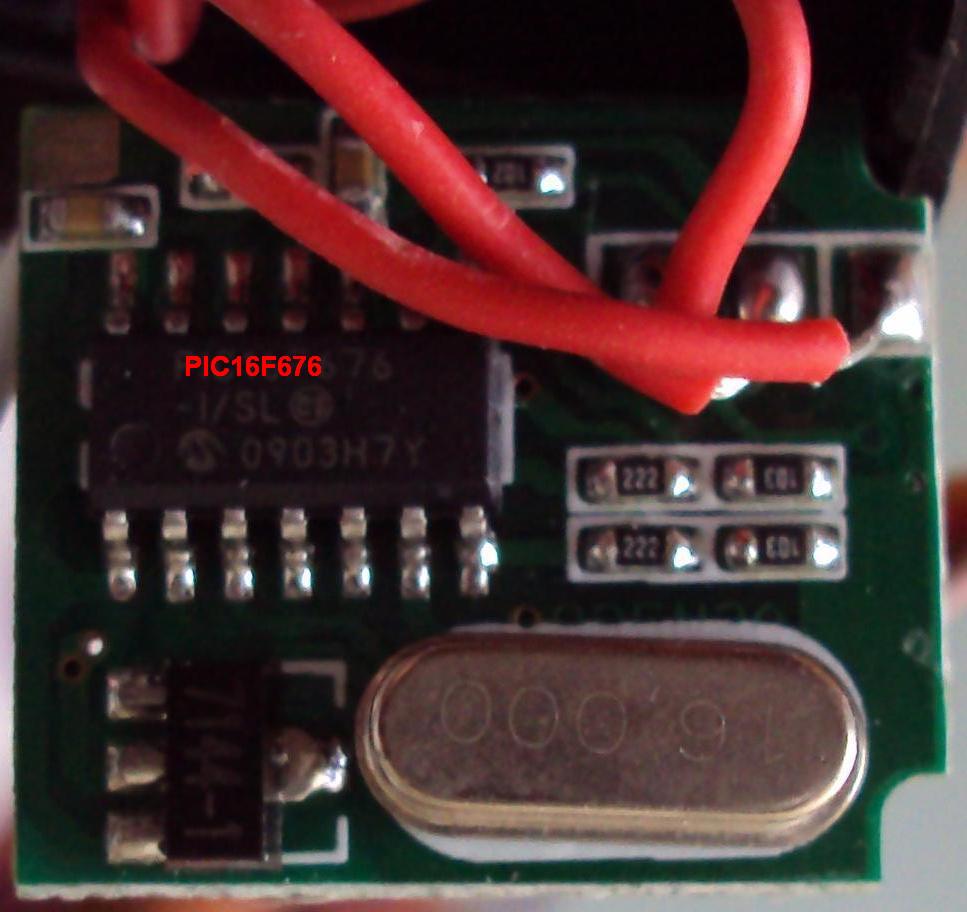

Другая сторона платы...

Добавлено спустя 48 минут 33 секунды:

=DeaD= писал(а):На платке скорее всего ничего, а вот к потенциометру подпаять по краям резисторы наверное стоит.
Только сначала потенциометр отпаять надо и замерить его сопротивление полное.

Полное сопротивление потенциометра = 4,95 кОм. Это соответствует 120 градусам поворота вала. Т.е. для увеличения угла до 180 градусов необходимо подпаять (на крайние выводы потенциометра) сопротивление равное (180*4,95/120-4,95)/2=1,2375 кОм.
Правильно я понял?

**=DeaD=** » 21 май 2010, 13:27

Лучше с запасом небольшим, типа 1.3 кОм

**pashteet** » 21 май 2010, 13:43

по результатам переделки отпишись обязательно! Очень интересует этот вопрос

**Romeo** » 21 май 2010, 14:02

pashteet писал(а):по результатам переделки отпишись обязательно! Очень интересует этот вопрос

В результате подпайки к крайним выводам потенциометра резисторов сопротивлением 1,2кОм получилось следующее:
Управляемый угол поворота вала сервы увеличился до физических пределов.
-90 град. соответствует 895 мкс.
0 град. соответствует 1500 мкс.
+90 град. соответствует 2104 мкс.

Т.е. эксперимент удался!!!
Спасибо за советы!

**pashteet** » 21 май 2010, 15:12

Спасибо! А если дать 2500 или 500, то серва стоит или пытается дальше ограничителя крутится?

**Romeo** » 21 май 2010, 18:21

pashteet писал(а):Спасибо! А если дать 2500 или 500, то серва стоит или пытается дальше ограничителя крутится?

Пытается крутиться дальше ограничителя, при этом серва начинает "свистеть".

**Alex080969** » 21 май 2010, 19:19

ИМХО какой придурок придумал сервами управлять частотой(((

**Angel71** » 21 май 2010, 19:48

вы не первый, кто задаётся такими вопросами.

имхо - так исторически сложилось, что для моделистов было дешевле и удобней такое управление реализовать.

**pashteet** » 21 май 2010, 20:17

Romeo писал(а):Пытается крутиться дальше ограничителя, при этом серва начинает "свистеть".

ИМХО попробуйте уменьшить номинал резисторов
