**Ворон** » 06 сен 2009, 04:00

про инерционность лажа. тросиковые витые передачи дадут люфт меньше чем кардан разбитый)точно))кстати я так и не понял как может быть одна ось у кардана ,может что не допонял?), у тросиковых НОРМАЛЬНЫХ передач навивка идет в два разно направленных витых слоя )) и при скручивании передачей работает то один слой ..второй слегка расслабляется)) и при смене направления вращения происходит обратный процесс..надеюсь понятно написал..а то спать уже хотца ,если что сори..)
проснувшись.. да и еще вопрос о жесткости передачи момента на колеса..там же уже стоит в качестве раздаточного на валы колес упругая лента зубчатая.. может ее заменить на червячные пары ..как вариант покупается узел от гитары для натяжения струн в музыкальных магазинах и 3-4 металлических червячных пары есть...рублей за 150 всего..
З.Ы.....спасибо за пожелания в правописании ..но и словари некоторые слова просто не знают..русский тем и отличается от большинства языков что легко образуются новые слова ..типа НЕДОПЕРЕВЫПИЛ..

**nest** » 06 сен 2009, 04:32

если продолжить безграмотное обращаться с русским языком то читающий просто не так поймёт что же хотели сказать на самом деле...

**realsystem** » 10 сен 2009, 16:32

AVArtemov писал(а):Нет. делаю сам.

так фрезерник есть? тогда понятно

**AVArtemov** » 11 сен 2009, 11:39

Фрезерник туи не нужен. В данном проекте ни одной фрезерованной детали. Да внешние шарниры и шары для осей вытачивались на токарном станочке. Все остальное можно изготовить с хорошим качеством, минимальным набором инструментов.

**realsystem** » 11 сен 2009, 12:02

Ну я пока не прикупил токарник(осталось совсем чутьчуть), поэтому ждемс, а потом попробую сделать карданы и переделать привода на своей шаське. Я просто думал что ответные части шарнира фрезерованные, а потом прикинул и все стало понятно, точения вполне достаточно для изготовления "костей"

**AVArtemov** » 12 сен 2009, 07:10

По поводу изготовления "косточек" - сами шарики нагрузки как таковой не несут. Не обязательно их точить, можно использовать к примеру пластиковые бусины подходящего диаметра. Внешние шарниры - если нужно могу выточить, но это уже тема отдельного разговора ))).

**Denz** » 21 сен 2009, 22:26

а где подсмотреть способы передачи вращения на колёса? мне понравилось предложение про шарики. ШРУС прям какой-то получается. а почему бы в качестве ответной части не использовать просто трубку с прорезями?

**AVArtemov** » 22 сен 2009, 16:03

Детальные Фотки на днях выложу. Трубку с прорезями нельзя использовать т.к. для правильной работы шарнира, шар должен упираться во внутренюю часть. В идеале между внутренней частью шарнира и шаром должно быть фторопластовое или резиновое колечко подходящего диаметра.

**AVArtemov** » 26 окт 2009, 21:32

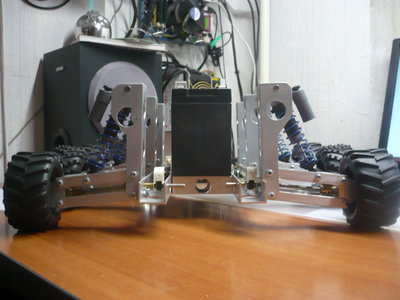

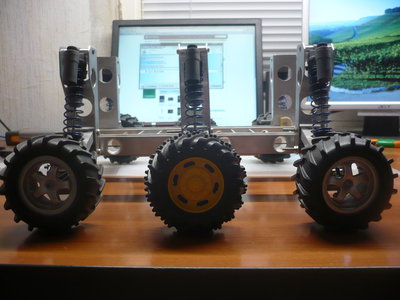

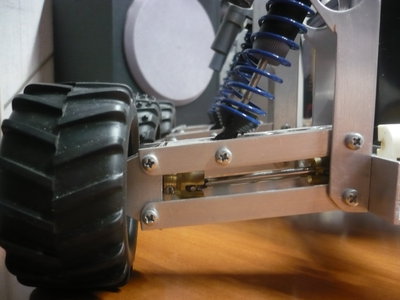

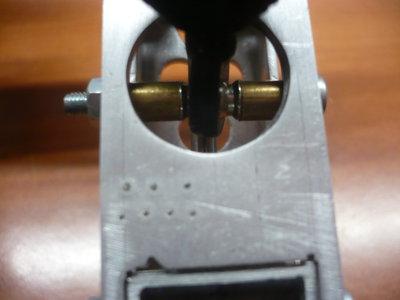

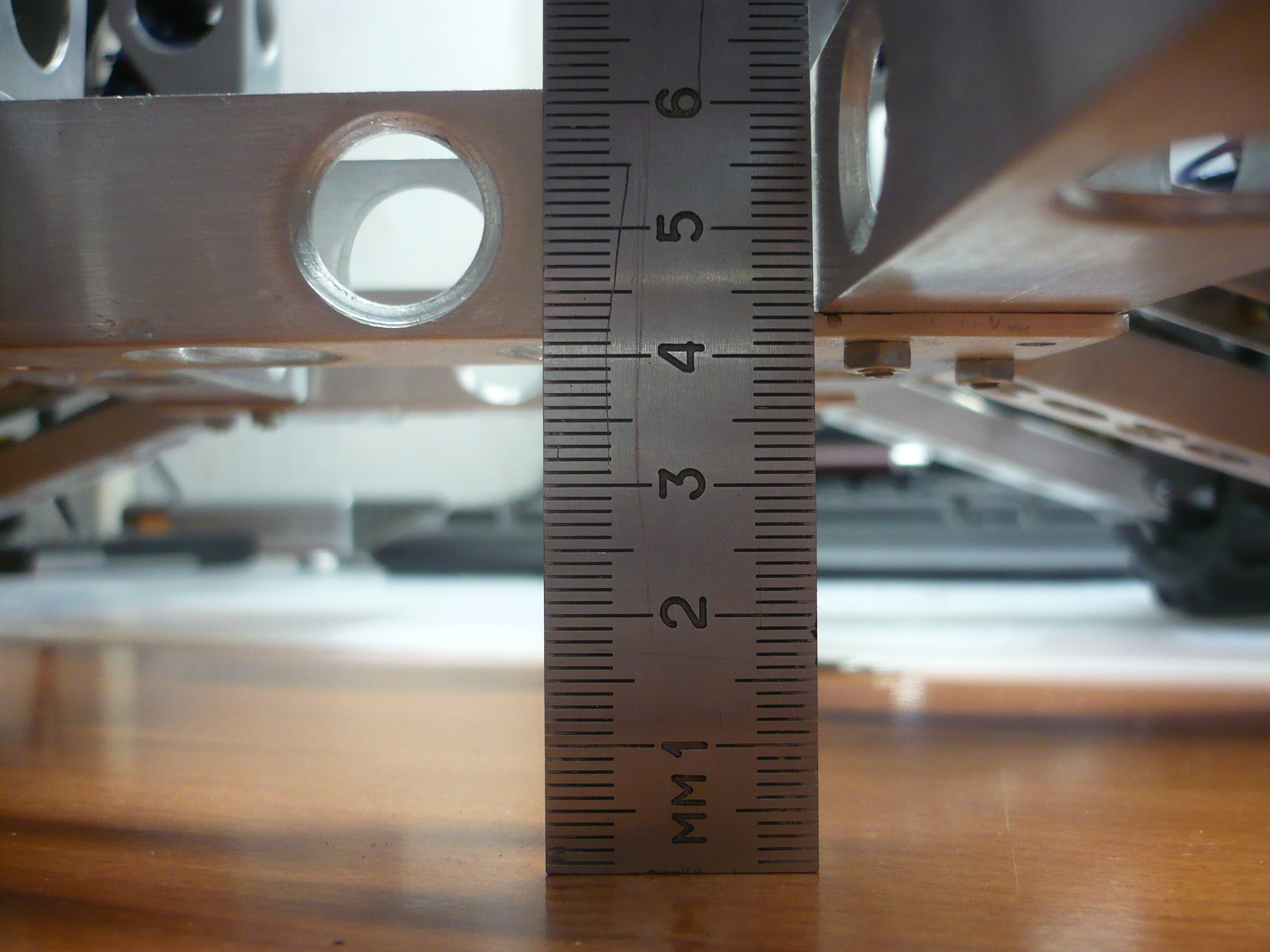

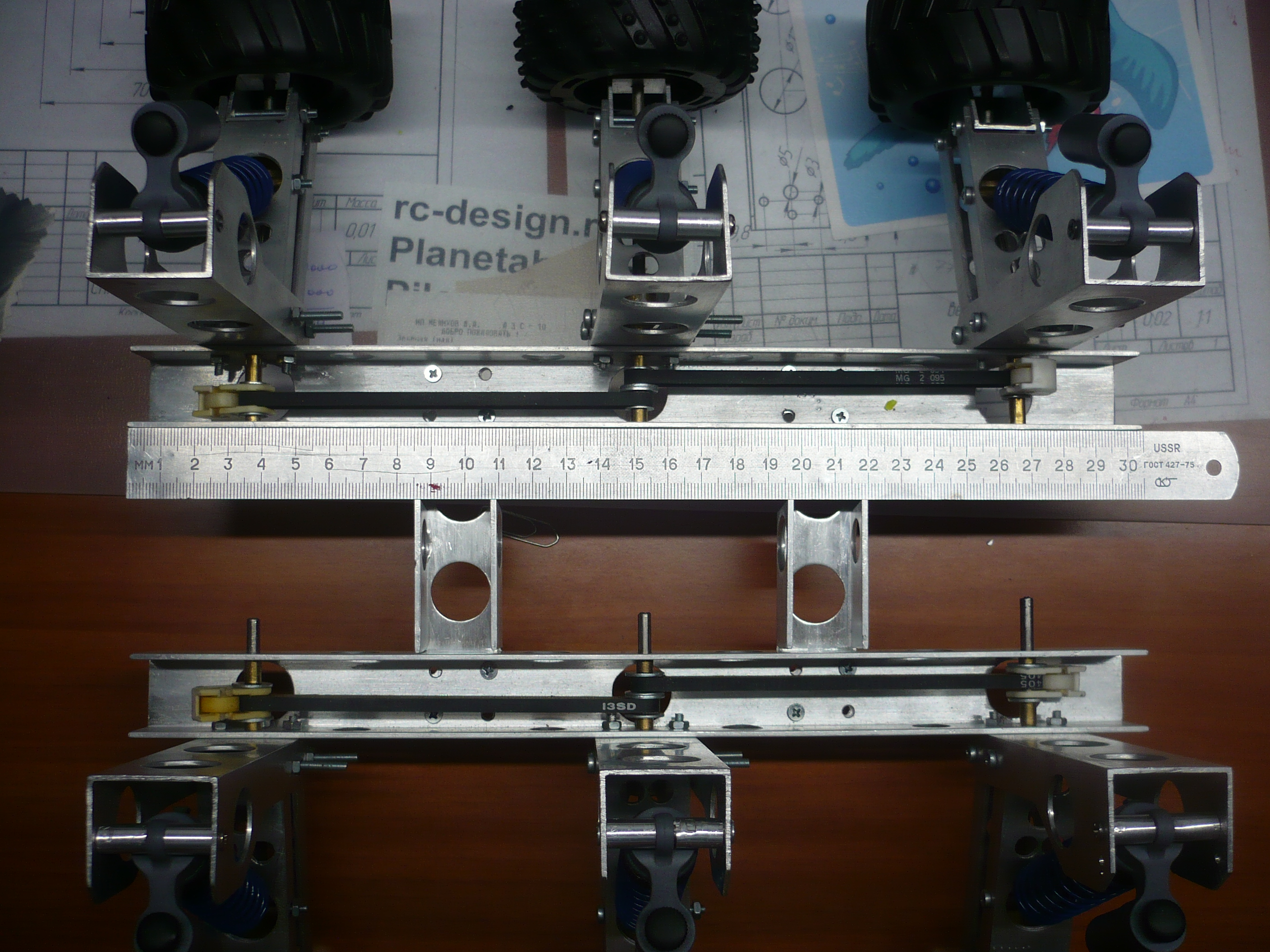

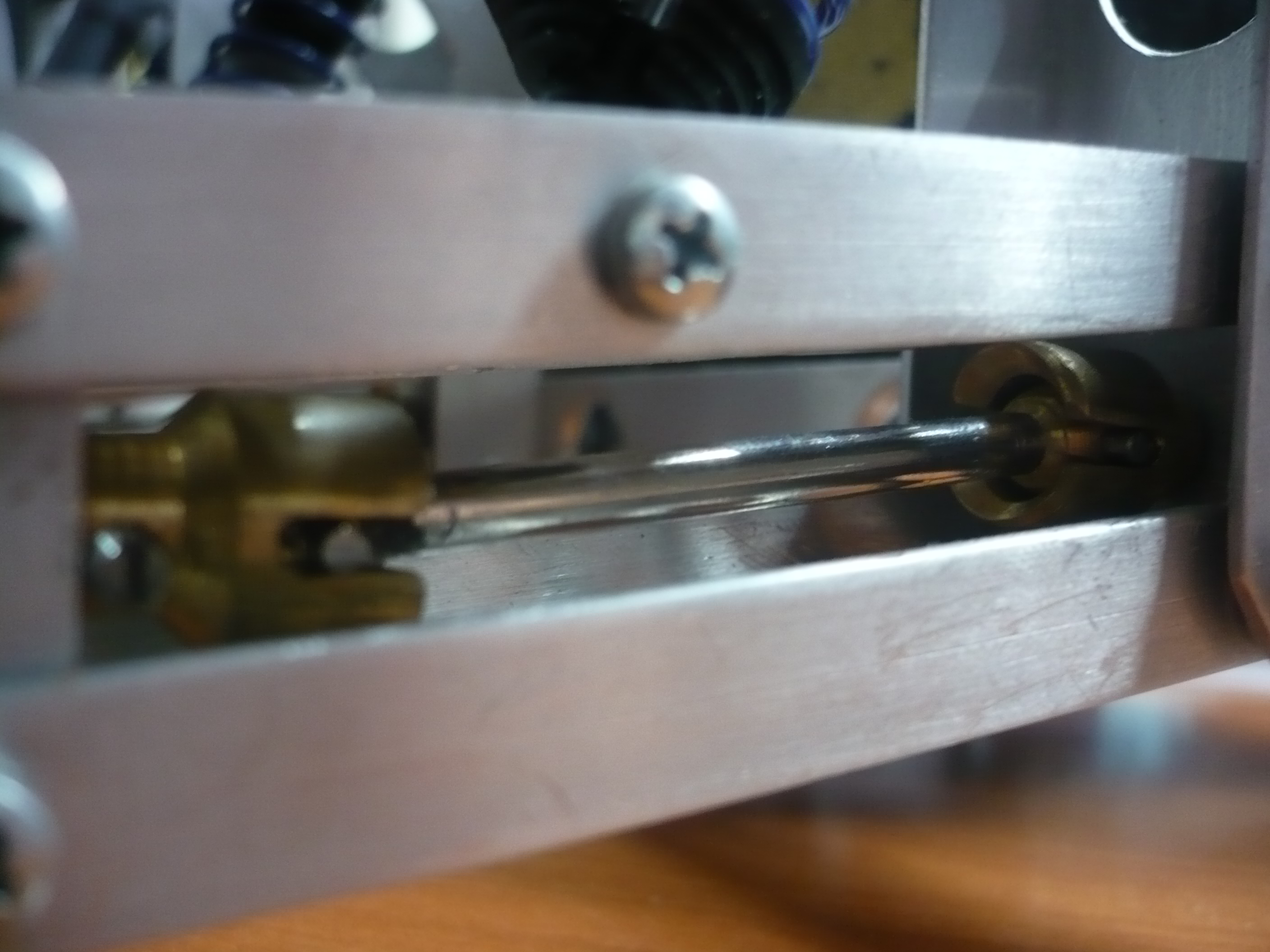

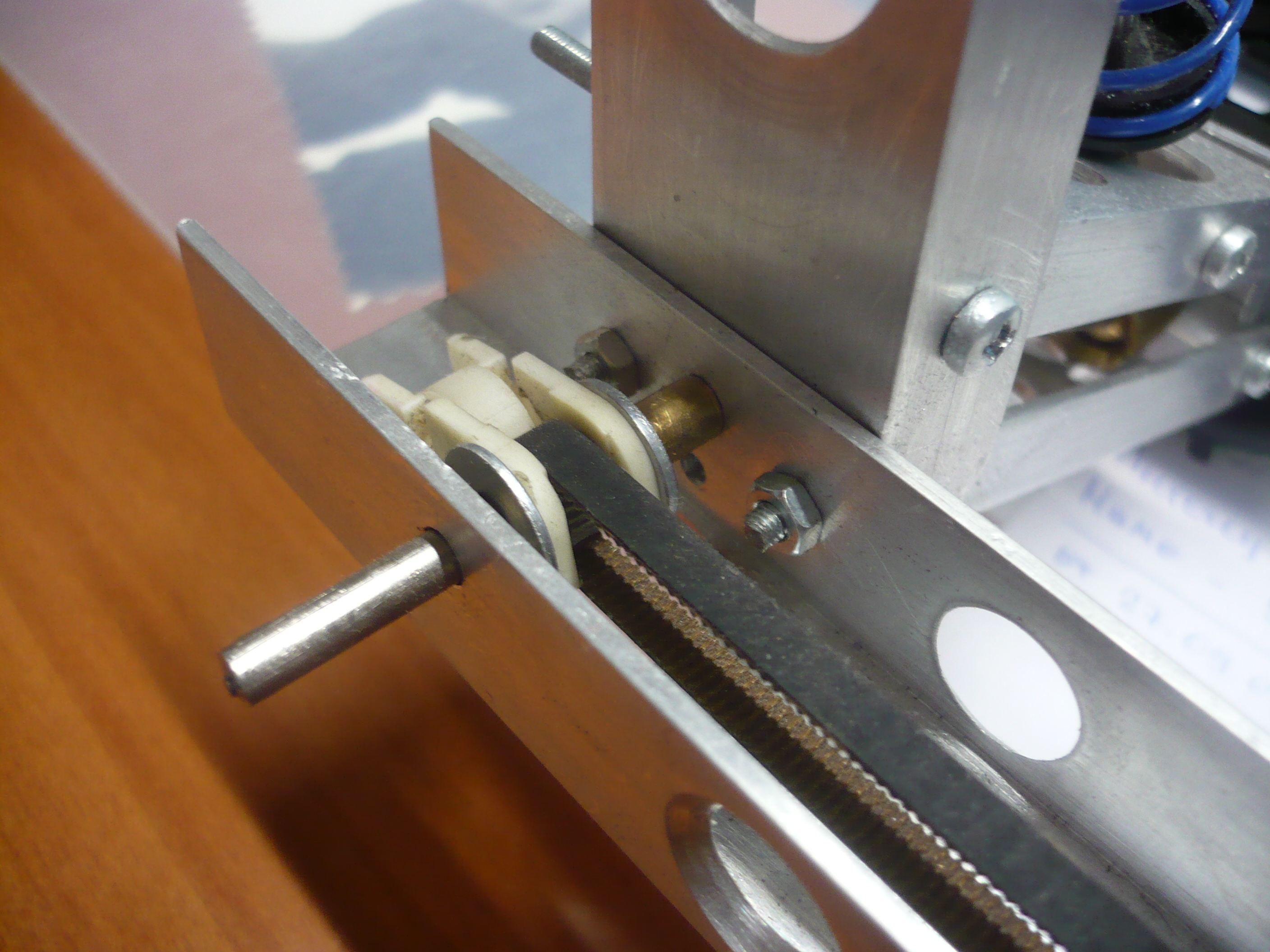

Доброго всем времени суток. К сожалению "на днях" - затянулось. Но вот теперь выкладываю обещанные фотографии. К сожалению "процесс" пока встал по причине отсутствия времени и проблемы выбора приводов.
Жду вопросов, замечаний и предложений.

Добавлено спустя 10 минут:

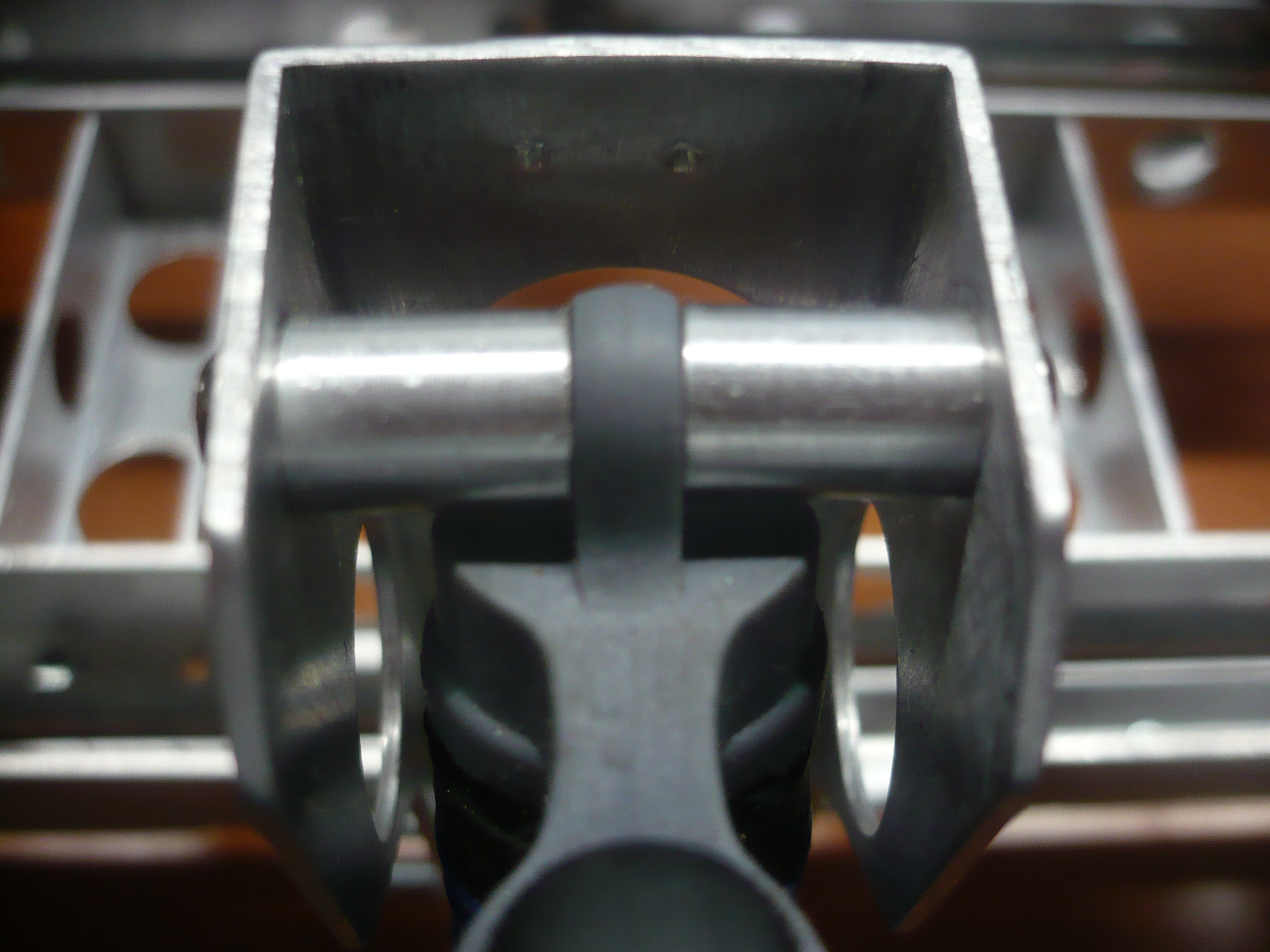

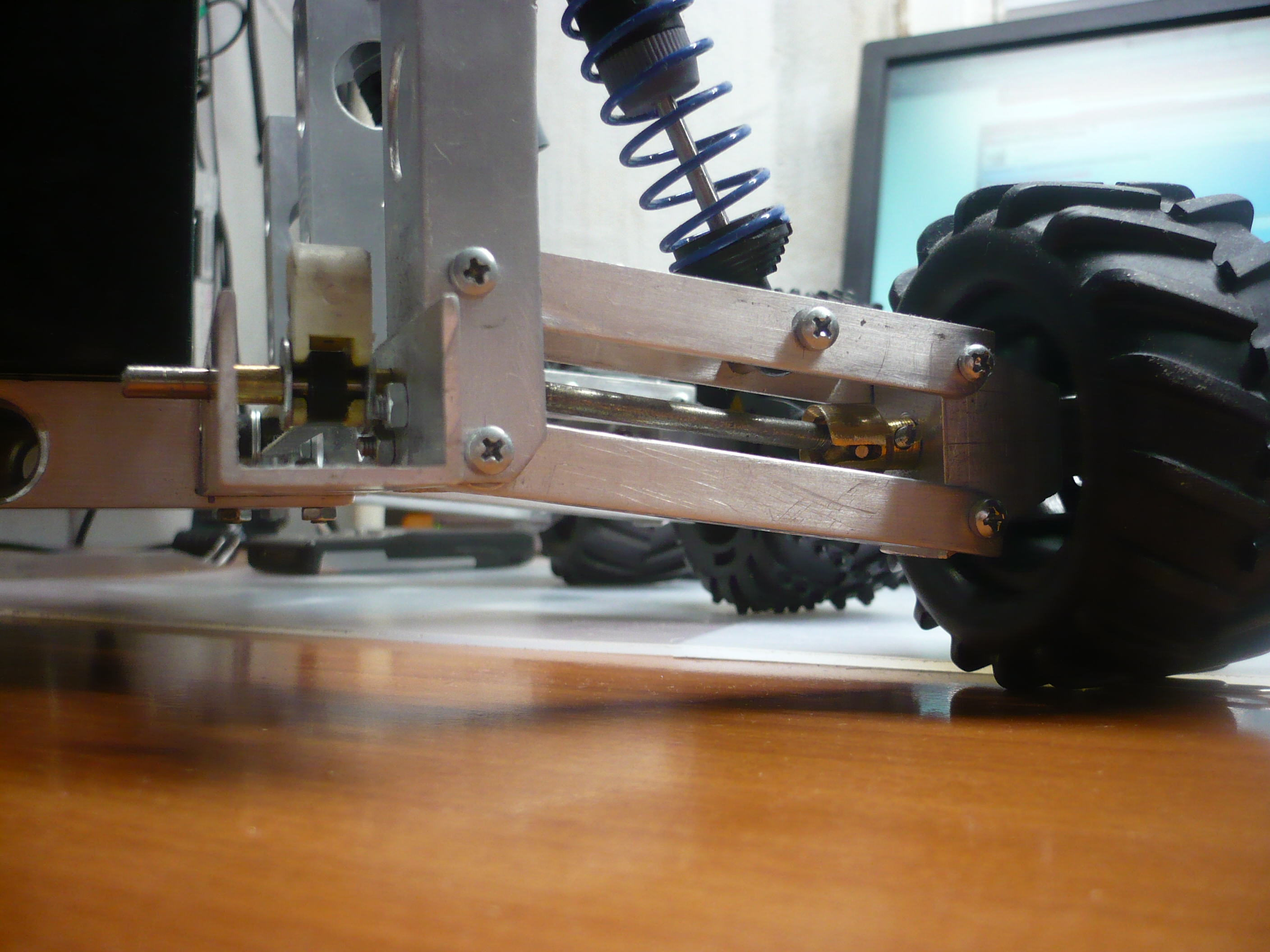

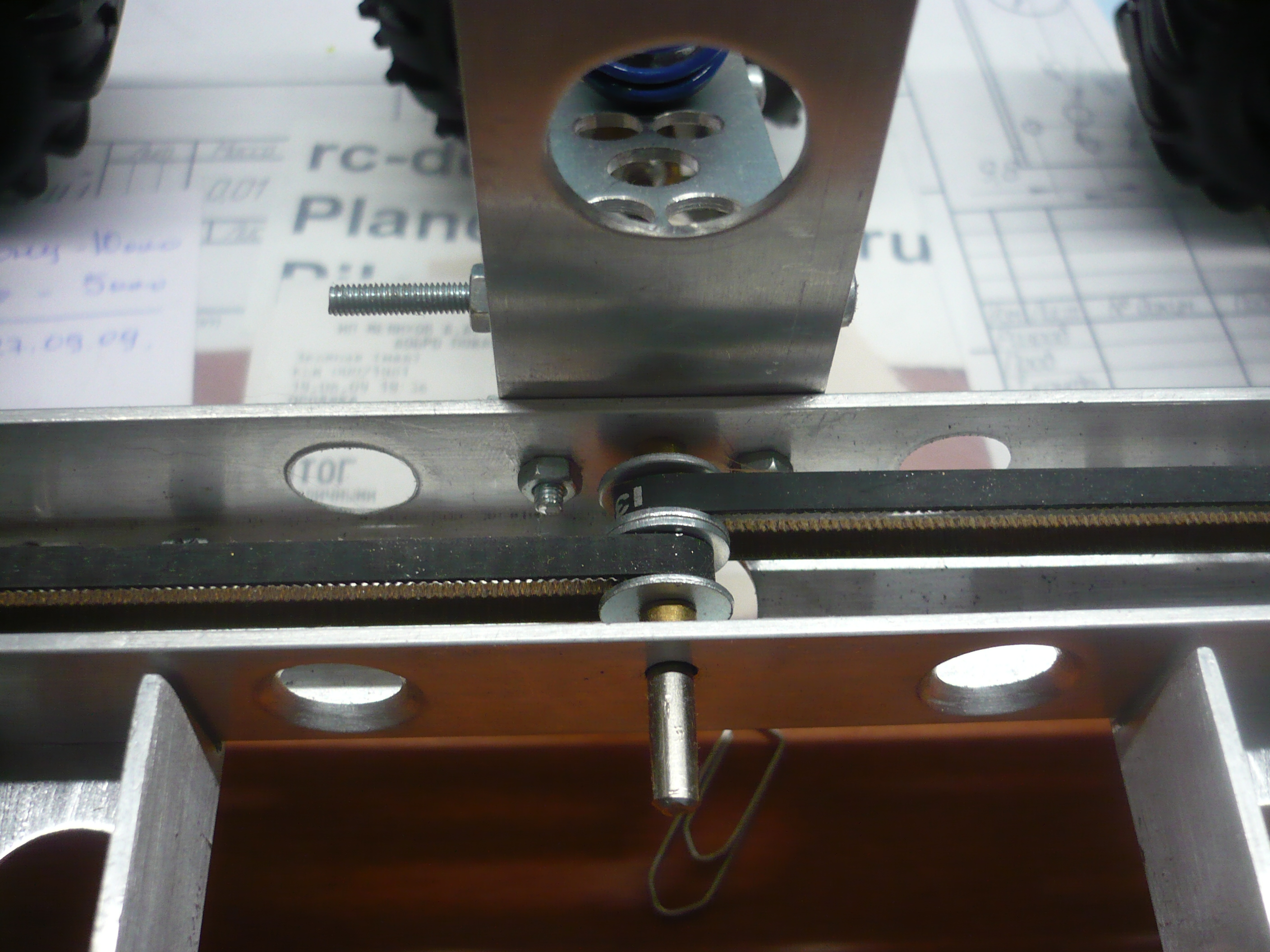

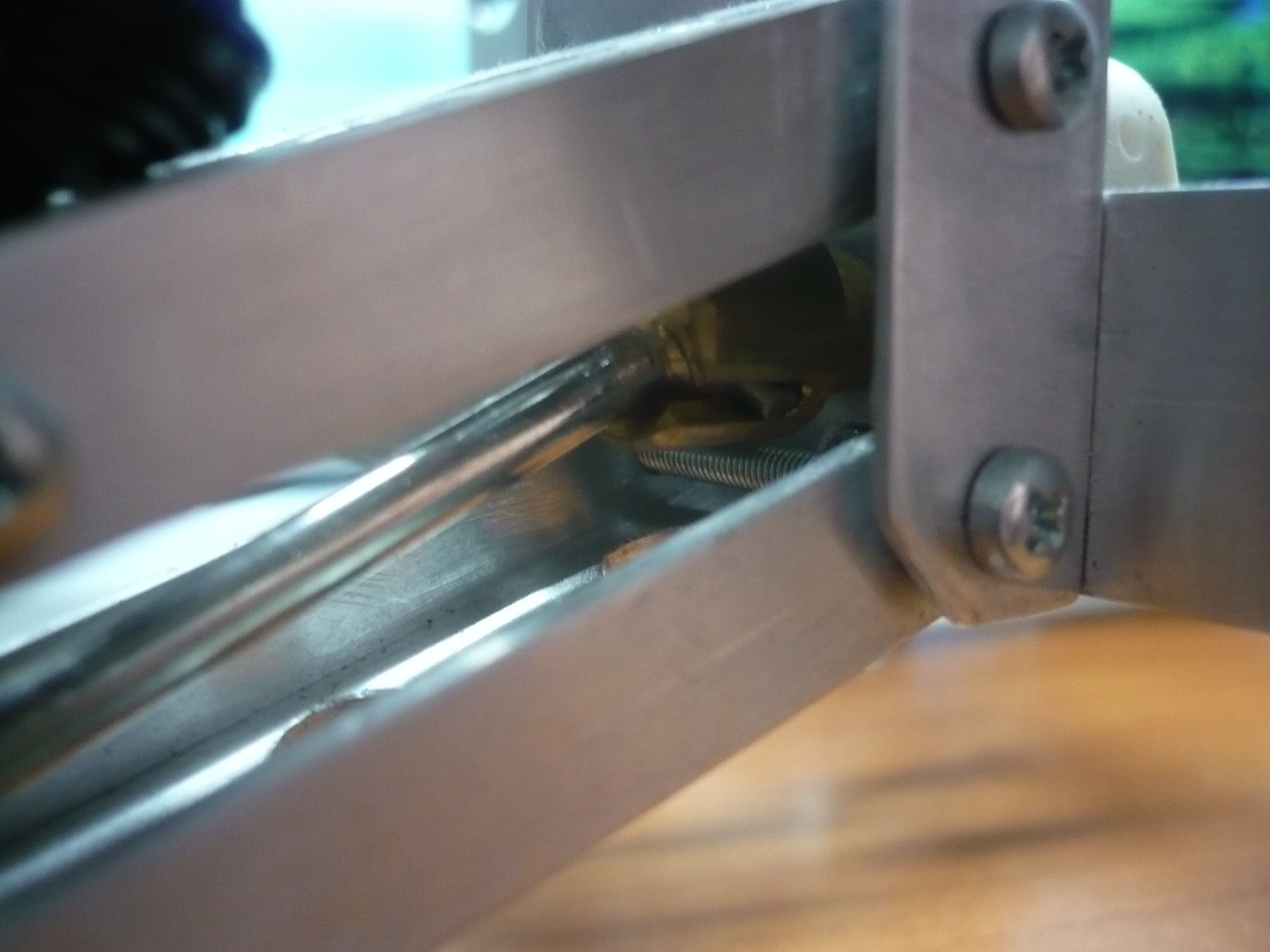

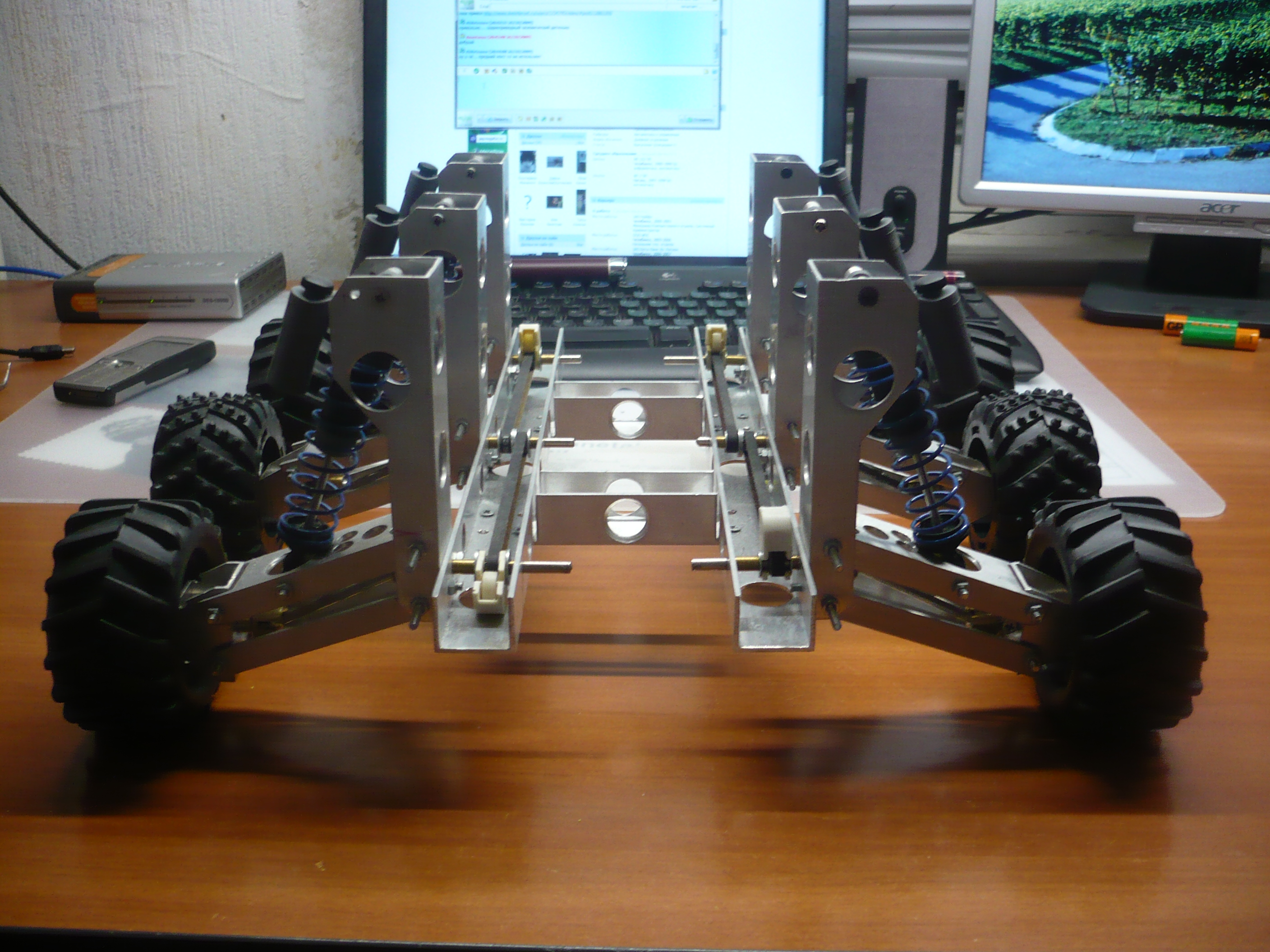

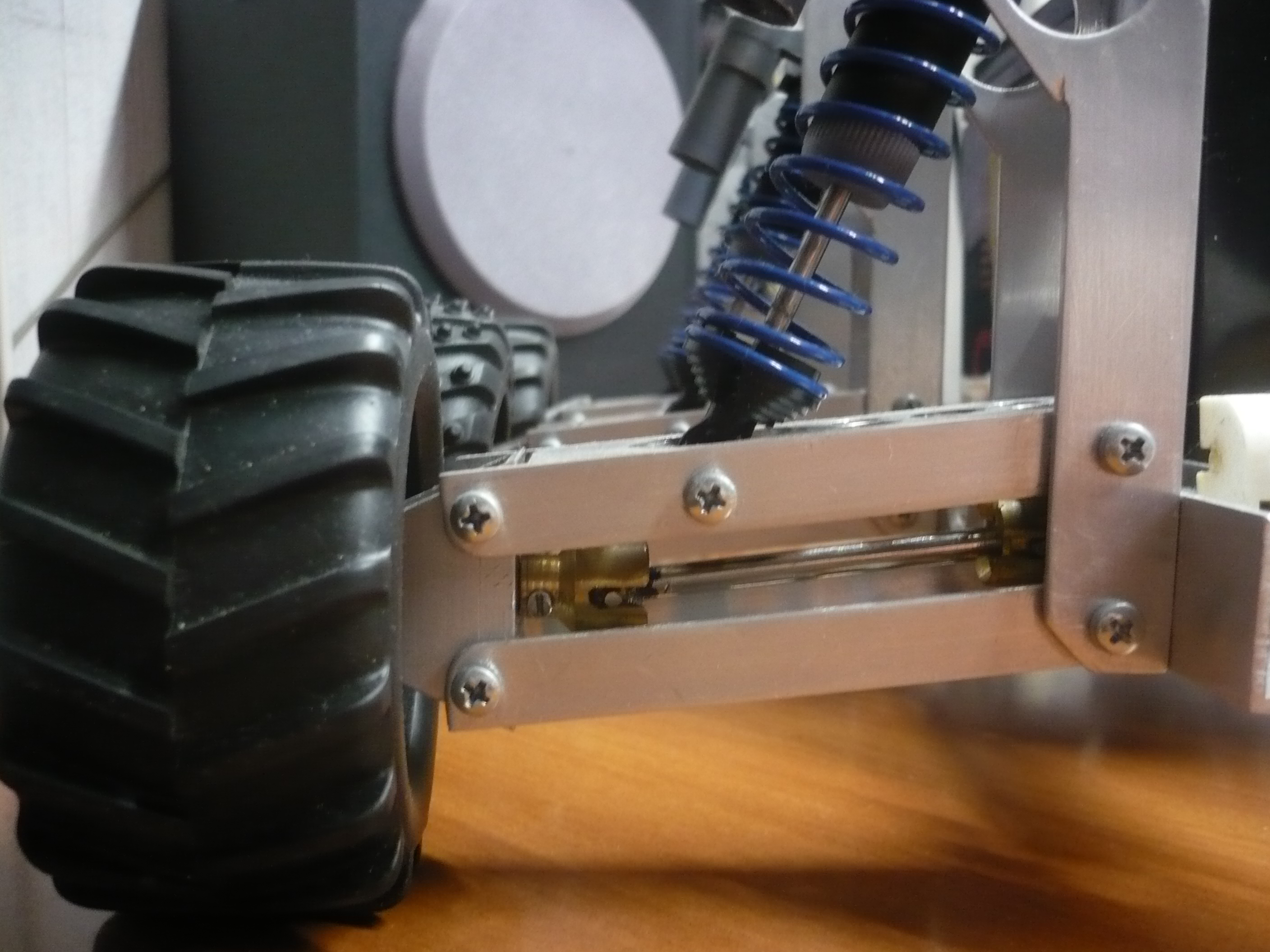

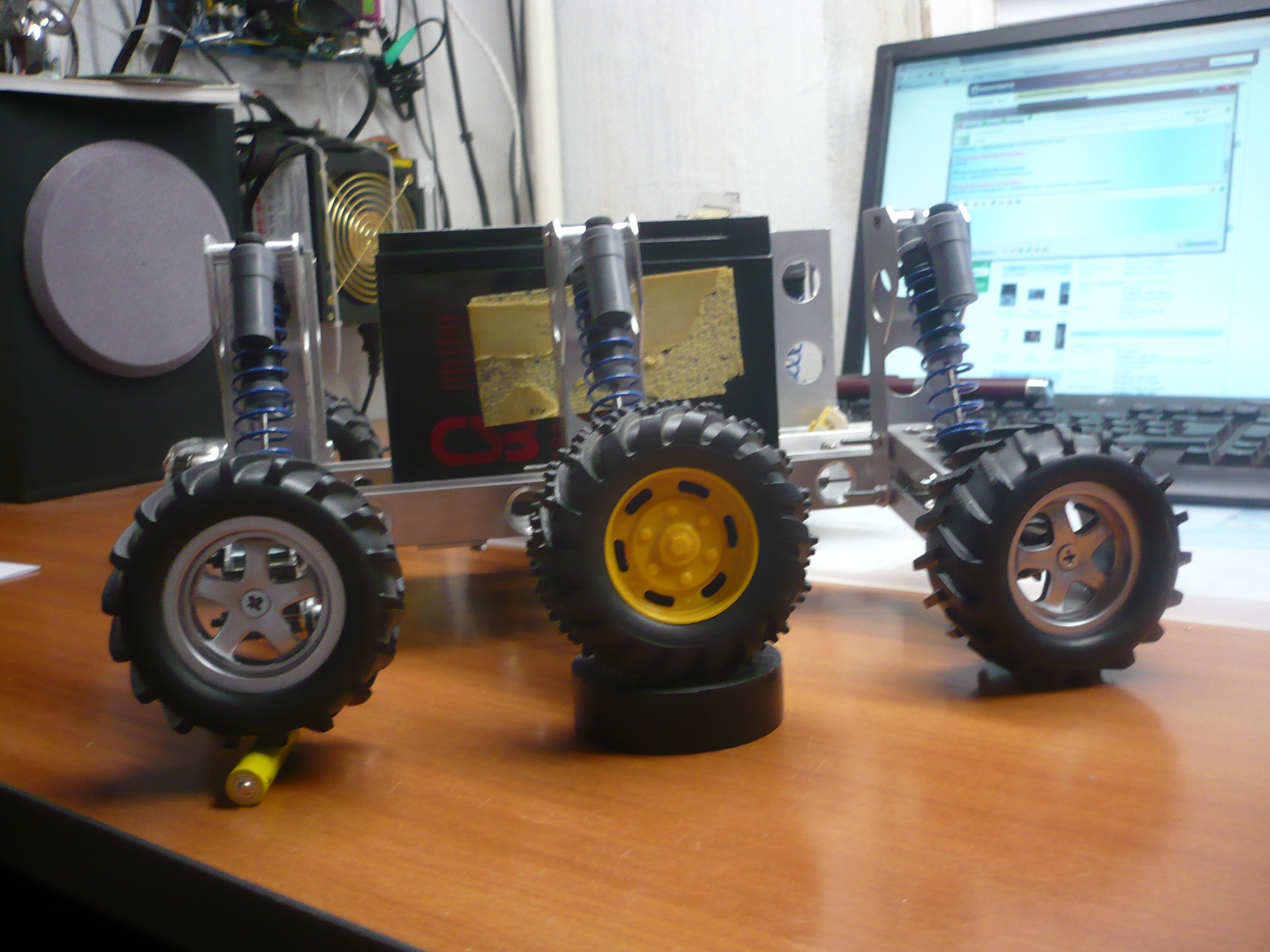

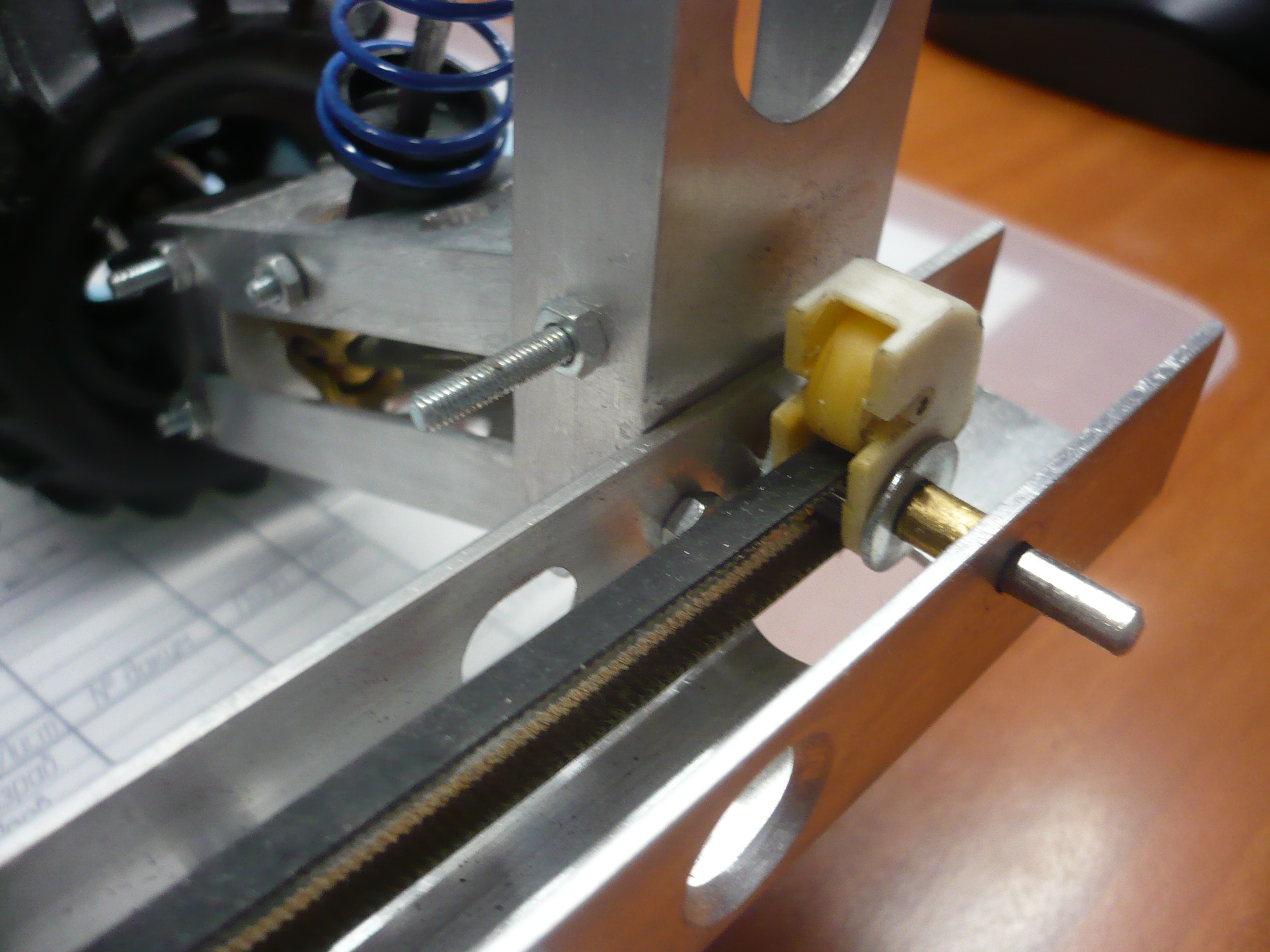

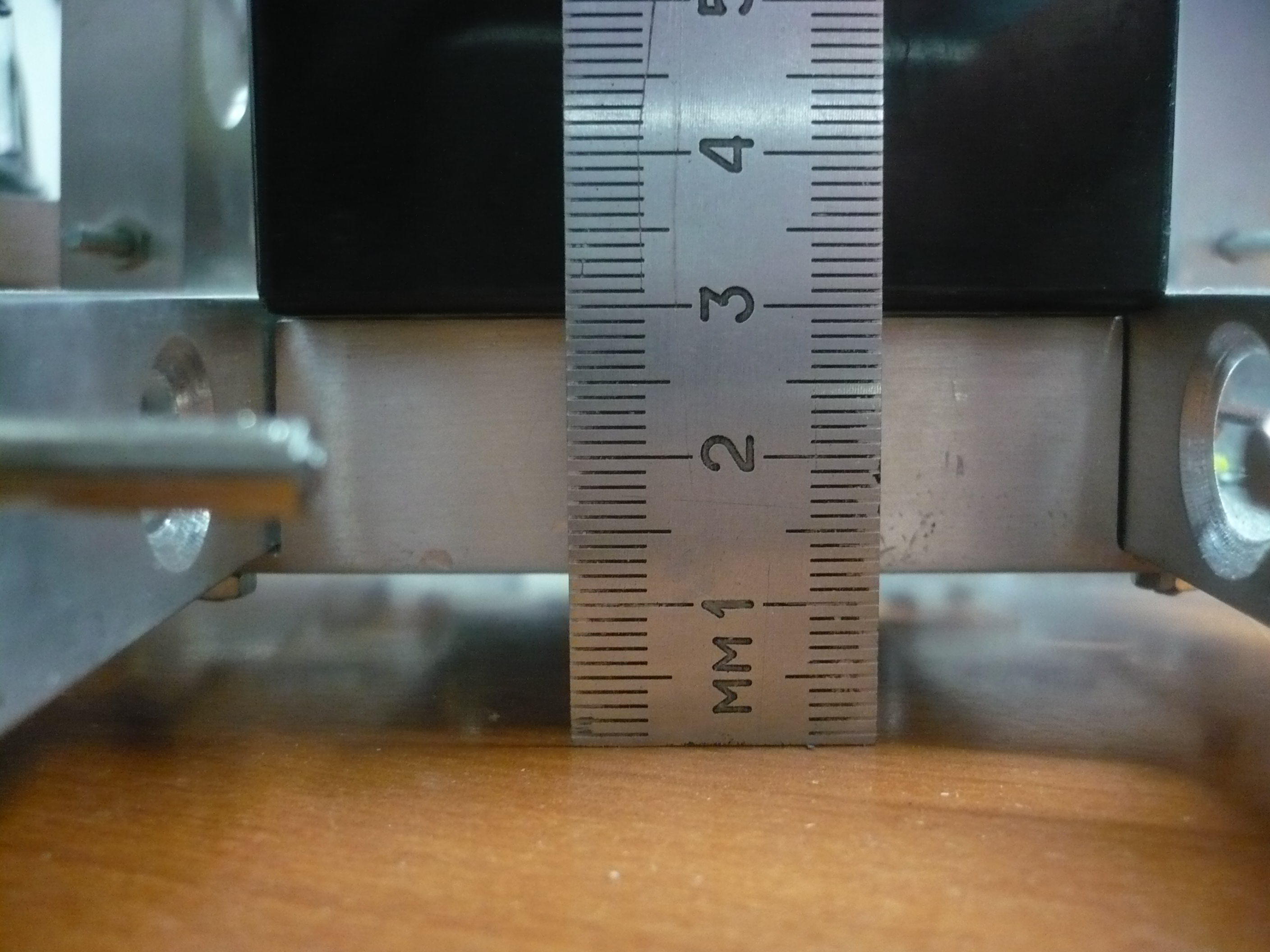

вторая часть фотографий. У платформы отсутствует пока поперечные ребра жесткости, узлы крепления редукторов и энкодеров.

**avr123.nm.ru** » 26 окт 2009, 21:32

Круто ! Сразу мотор-колесо вспоминается.

**galex1981** » 26 окт 2009, 21:48

Действительно круто! :good:

**normard** » 01 июл 2011, 20:42

Очень кррутая тема жаль что забыта и нет обнавлений, но если автор активен хотелось бы знать происхождение ремней и роликов

Заранее спасибо.

**Redallex** » 27 сен 2011, 11:37

ещё вариант :shock:

**P_Ruslan** » 05 окт 2011, 23:30

Я бы любовался продвижением работ, но тема два года как умерла...жаль. Я тут что-то подобное мутю кому интересно заходите в блоги.

**серж** » 10 окт 2011, 18:57

Я бы любовался продвижением работ, но тема два года как умерла...жаль. Я тут что-то подобное мутю кому интересно заходите в блоги.
а как на него зайти? адрес дай.
