**=DeaD=** » 11 авг 2008, 11:55

Выкладываем сюда компоненты типовых узлов у кого какие есть. Указываем полную спецификацию изделия (т.е. компоненту "какая-то серва" выкладывать не надо - они все разные). Приветствуются чертежи двигателей, распространенных или специализированных редукторов, колёс, датчиков, сервоприводов и т.п. По возможности сообщения все буду приводить к единому виду (чистые вложения компонент с указанием чего это за компонента и картинка с компонентой высотой по возможности не более 150 пикселей).

В этой теме всё кроме моделей буду удалять (сразу или через некоторое время).

Всё обсуждение целесообразности этой темы и того как она ведётся тут - viewtopic.php?f=8&t=4431

**Redallex** » 11 авг 2008, 12:27

1) Серва. HS-422

2) Сенсор. ИК-Дальномер. SHARP GP2D12

**AlexCH** » 11 авг 2008, 16:32

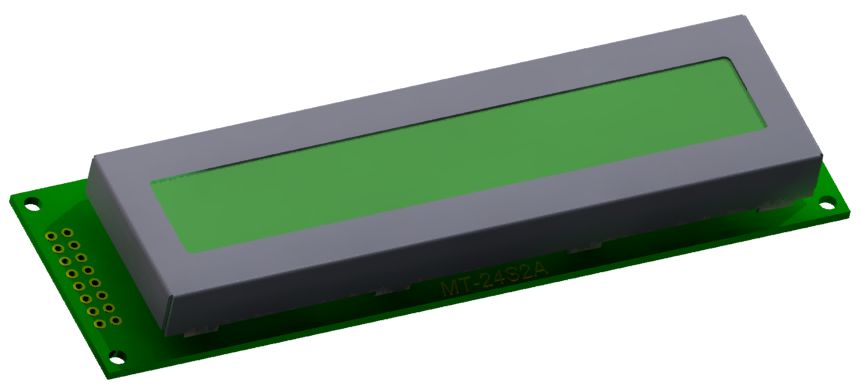

Дисплей Мэлт 24S2A - Solidworks 2007 SP5.0

**EdGull** » 20 авг 2008, 18:27

вот здесь у них целое гнездно... http://www.lynxmotion.com/ViewPage.aspx ... goryID=115
потихоньку буду сюда перетягивать...
все желающие присоеденяйтесь...

**EdGull** » 24 авг 2008, 20:22

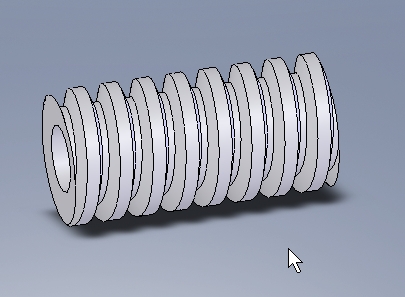

вот.... пока научился рисовать только прямозубые шестеренки, червяк пока так и ненашел где рисуется...

как дорисую полностью, выложу модель в солиде

**celladon** » 25 авг 2008, 09:33

Червяк правильно сделать по другому. На цилиндре делается вырез по траектории. В качестве траектории спираль.

**EdGull** » 25 авг 2008, 17:23

Solidworks 2006 SP1.0
Электромотор QX-FF-130-2860 21х39мм 1-1.5V
http://minibot.webasyst.net/shop/produc ... t21hm-15v/

: motor.PNG (6.02 КиБ) Просмотров: 41872

**Granit** » 30 ноя 2008, 20:34

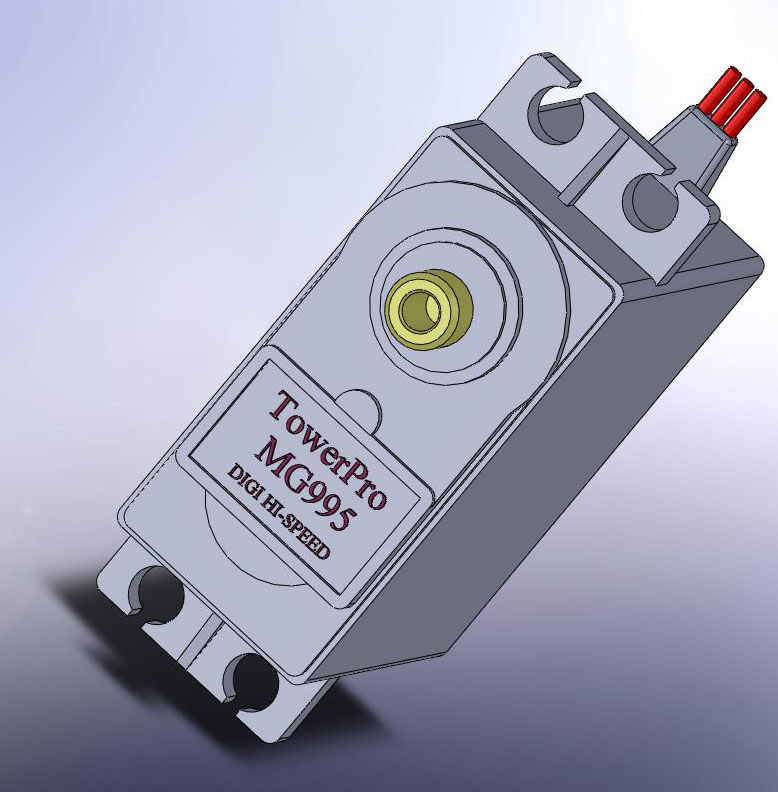

Tower Pro Servo MG995 чертёж. Размеры точные, сам сидел штангенциркулем и линейкой мерил+ с оф сайт размерчики взял длину*ширину*высоту. Чертёж только самого корпуса.

--Исправил ошибку(длина вала была неверная, должна быть 3мм, у меня было 4.40мм)--
--Исправил ещё одну ошибку, отверстия не были отцентрованы, теперь всё в порядке

Версия: SolidWorks 2008 SP.0

**Granit** » 01 дек 2008, 16:17

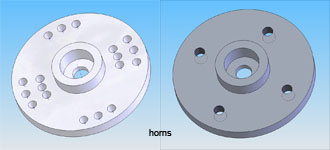

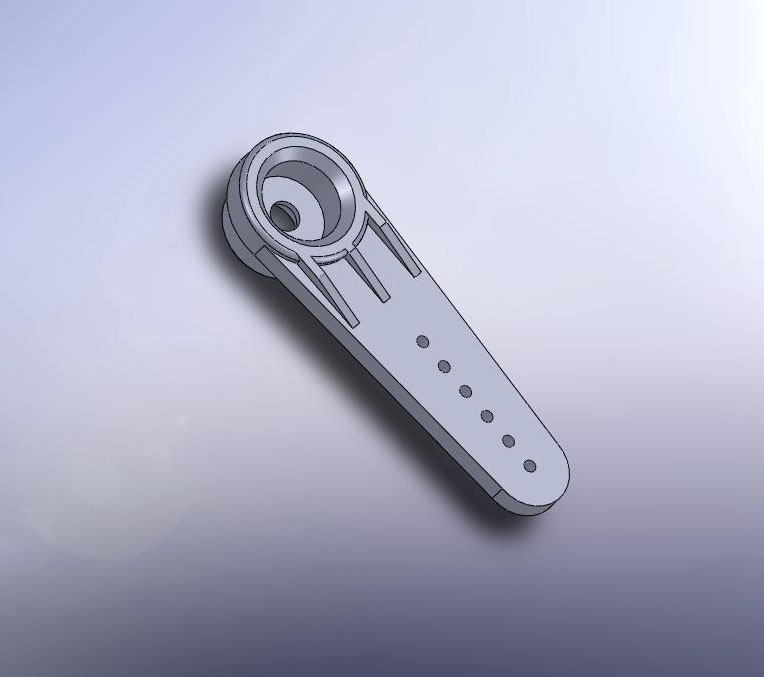

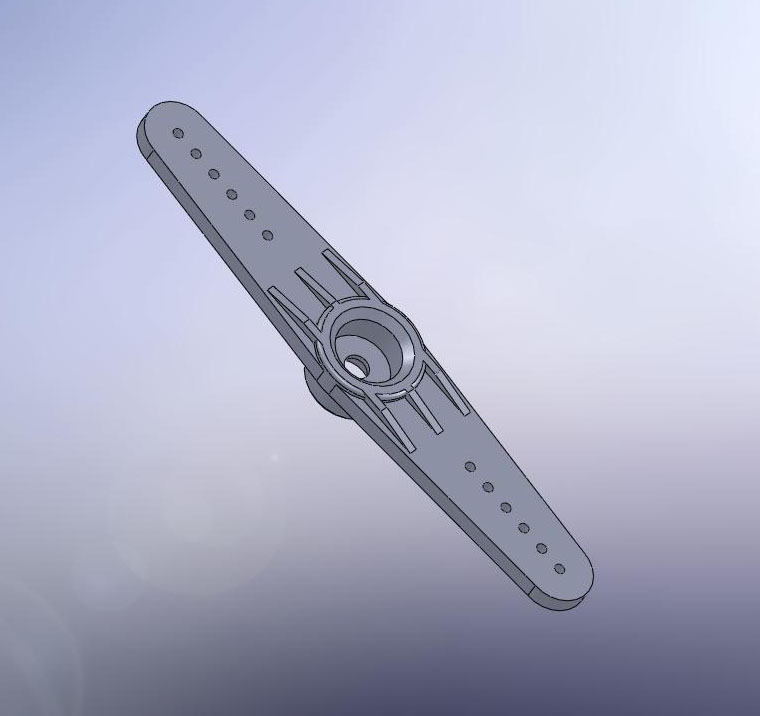

Чертежи качалок Tower Pro Servo MG995. Они идут в комплекте(Аналог Футабовских E-Horn и J-Horn на вал такое-же, но размерами и кол-вом крепёжных отверстий немного отличаются).
Версия: Solid Works 2008 SP.0

**=DeaD=** » 09 янв 2009, 00:29

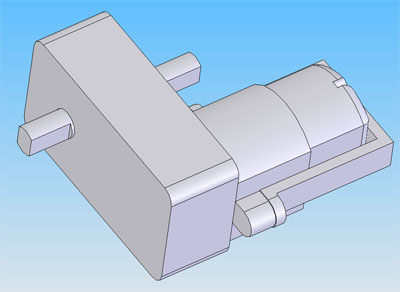

Моделька китайского редуктора, который тут планируем закупить - TGP02D-A130
Полная информация по адресу: http://www.ttmotor.com.cn/Products/Prod ... GP02D-A130

PS: Крепёжные отверстия пока не стал рисовать, мало информации, как и фиксирующий штырь - не указано точное расположение и размеры.

**=DeaD=** » 09 янв 2009, 17:07

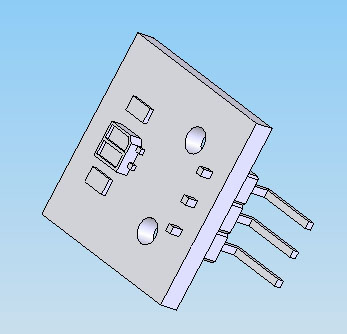

Моделька отдельного сенсора цвета поверхности из датчика линии под RoboBus:

Добавлено спустя 1 час 20 минут 10 секунд:

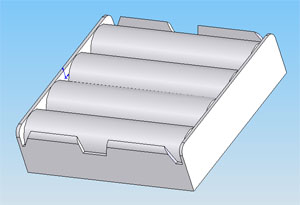

Держатель 4 баттарей АА - ZH293 (по краям в сборке лучше оставляйте зазоры, чтобы вошла любая модель держателя).

**realsystem** » 15 фев 2009, 22:08

Granit писал(а):Tower Pro Servo MG995 чертёж. Размеры точные, сам сидел штангенциркулем и линейкой мерил+ с оф сайт размерчики взял длину*ширину*высоту. Чертёж только самого корпуса
Версия: SolidWorks 2008 SP.0

Можно попросить у кого версия Солида 2008ая пересохранить как нить чтоб в 2007ой можно было открыть? А то и так выкачал 4 гига, еще столько ждать не реально, чтобы обновиться.

**=DeaD=** » 25 июн 2009, 22:05

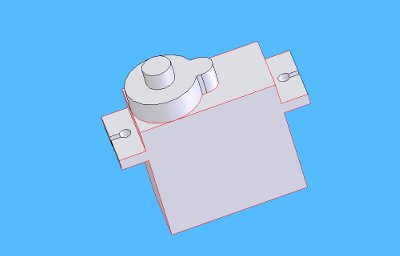

Моделька микросервы HXT900 под SolidWorks 2009 SP0

Добавлено спустя 42 минуты 40 секунд:

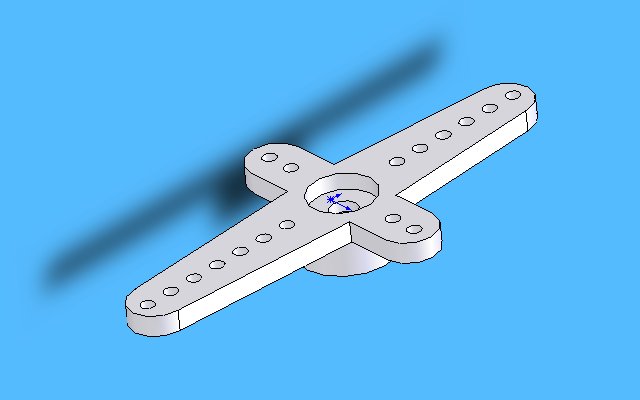

X-Качалка для HXT900.

**demoontz** » 02 окт 2009, 09:28

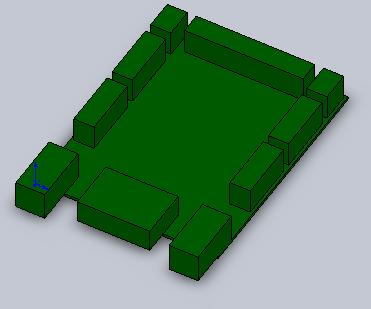

OR-AVR-M128-S: Контроллер общего назначения с расширенной поддержкой сервоприводов
рисовал на скорую руку. если кто дорисует буду рад

contoller.zip: (87.66 КиБ) Скачиваний: 5

: controller.JPG (11.41 КиБ) Просмотров: 38767

**Zeus** » 18 май 2010, 10:27

SolidWorks-а у меня нет - модели черчу в автокаде.
Преобразование файлов *.dwg в формат SolidWorks показано здесь: post163569.html#p163515

Модель держателя батареек ААА (корпус и батарейки разные объекты).

: Новый рисунок.jpg (7.61 КиБ) Просмотров: 37729

GP1000.rar: (76.33 КиБ) Скачиваний: 0
