Делаю станочек для изолировки тороидальных трансов. Зациклился на том, что иногда попадается лавсан (изолировочный материал) в три раза шире чем нужно, резать его невозможно. Нужно придумать систему, которая бы складывала ленту втрое при этом "проглаживая", т.е предусмотреть какой-то нагревательный элемент.
Может у кого появятся какие-нибудь идеи, буду очень признателен.

посмотри как работает швейная машинка с подгибкой краёв
там лапка спецальная
вот тебе наверно надо такую же тока большой площади чтоб загибать как нужно лавсан

на пальцах сложно расказать нужно видеть
там входит плоский кусок ткани а выходит сложенный гармошкой вдоль

Называется "лапка подрубочная"


ЗЫ не гармошкой, а в трубочку сворачивает... в трое...

А еще, в каком-то лохматых годов журнале я натыкался на конструкцию станочка для продольной резки магнитофонной пленки, что ли, хз зачем...

TomaT писал(а):Называется "лапка подрубочная"


ЗЫ не гармошкой, а в трубочку сворачивает... в трое...

а
ну просто у меня такой лапки нету
я тока в магазине видел, посему мог попутать =)


дааа я на машинке шью и крестиком вышиваю!

Думаю идея с лапкой не пойдет, нужно какой-нибудь другой принцип использовать. Может быть резаь? Тогда чем?

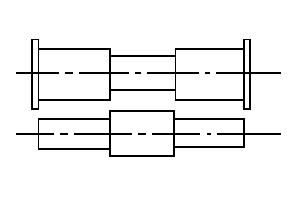

Для резки ленты используются роликовые ножи, если на несколько полос, то набор таких роликов разного диаметра. Наподобии прокатного стана - сверху и снизу ролики крутятся, а между ними лента проходит. Кромки роликов должны быть острыми, иначе будет мять а не резать.
Дома такое не выточить вобщем. Наверно легче все же вышеупомянутой лапкой сворачивать

В качестве роликов можно взять пару дисков от приспособы для заточки ножей.
В хозяйственных товарах полно таких, там на двух осях болтаются по несколько дисков.

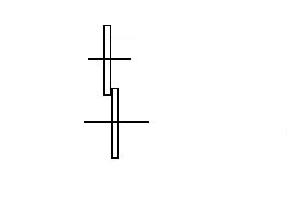

Оставить их только 2 и закрепить так чтобы они плотно торцами прилегали, между ними ленту и протягивать - будет резаться на две
Была такая штуковина готовая - для порезки 16-мм кинопленки на две 8-мм, валялись в фотомагазинах, но счас это антиквариат

Вот моя идея: сплющеная трубка которая через некоторое расстояния от входа ленты складывается гармошкой и таким образом лента при прохожденеии складывается втрое. На выходе можно поставить два ролика, один из которых взять от лазерника для проутюживания пленки чтобы не разлазилась.
Жду критику

Сгибать ленту, да вдоль, ИМХО гнилая идея. Мы в свое время пытались сделать приспособу (и отнюдь не в кустарных условиях) для сварки из ПЭТ ленты этакой кишки. Помучались и плюнули на эту затею.

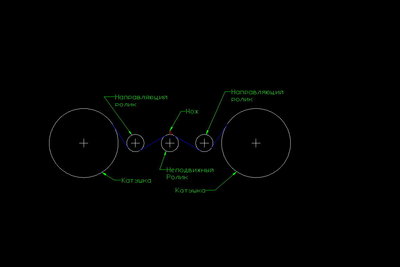

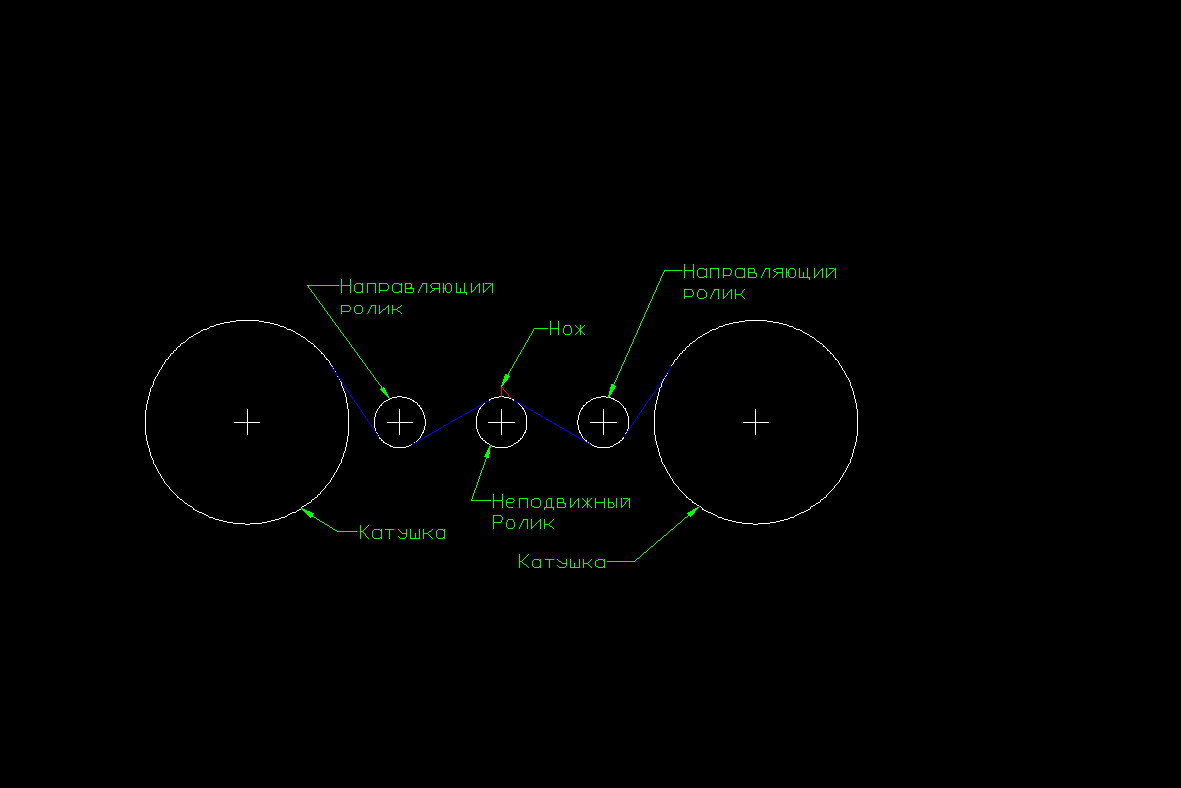

Резать я думаю более реально. Только необходимо обеспечить очень хорошую параллельность всех осей, иначе будет в сторону уводить.
