привет. народ помогите подключить ШД. снят с принтера епсон. в инете не могу найти про него ничего. опыт работы с шаговиками = 0. заранее спасибо.

Используйте схему из ДШ на L297  L298  (platan.ru ) и токочувствительные резисторы по 1 Ом.  Напряжение питания  советую в 5-8 раз больше чем 3.5 вольт.

На плате принтера и драйвер был наверняка хороший.

Модель принтера напиши если знаешь.

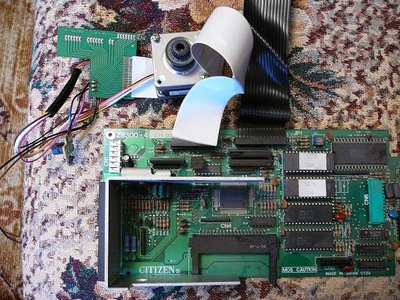

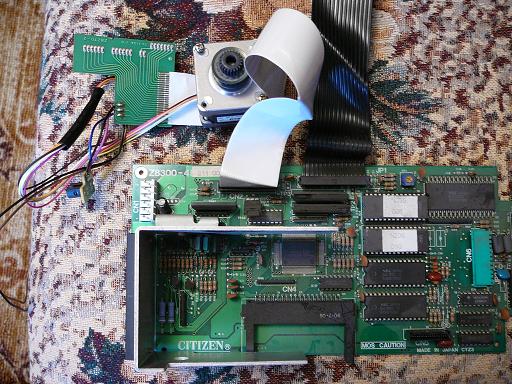

модель не помню. но есть все платы с него. сразу предупреждая вопросы скажу что сам не раберусь как это все работает. может по фотографиям будет понятно. вобщем могу сделать с ними все что надо, ток под руководством.

http://www.roboforum.ru/viewtopic.htm?p=33927#33927
Там есть схема подключения униполярного ШД как у тебя.

Готовый драйвер из принтера ты не вынешь, т. к. на него нет документации.

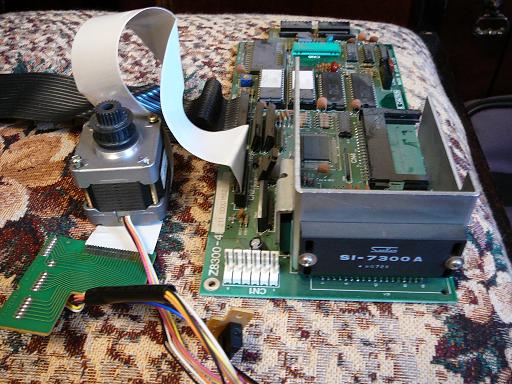

Отличный драйвер на радиаторе.

Скока из него проводов торчит? (не понятно по фотке)

Самые простые в обращении - 5 или 6 проводов. Но и с 4-проводным работать можно, только чуть сложнее.

Master писал(а):Готовый драйвер из принтера ты не вынешь, т. к. на него нет документации.

А как это связано друг с другом  :shock:  :shock:  :shock:  :shock:   без доки припой чтоль не плавиТСО ?

======

http://www.google.ru/search?sourceid=na ... =si%2d7300

-= Александр =- писал(а):Скока из него проводов торчит? (не понятно по фотке)

Самые простые в обращении - 5 или 6 проводов. Но и с 4-проводным работать можно, только чуть сложнее.

Я насчитал больше 4 это униполярный шаговик, поэтому не нужно его подключать по схеме L297+L298 (зачем подключать униполянрый по схеме билолярного).

http://electroprivod.ru/public1.htm

Иди учи матчасть.

-= Александр =- писал(а):Скока из него проводов торчит? (не понятно по фотке)

я в шоке !

avr123.nm.ru писал(а):

-= Александр =- писал(а):Скока из него проводов торчит? (не понятно по фотке)

я в шоке !

Не ну мало ли может разъем на 6 дырочек, а проводов 4 у меня такое бывает.

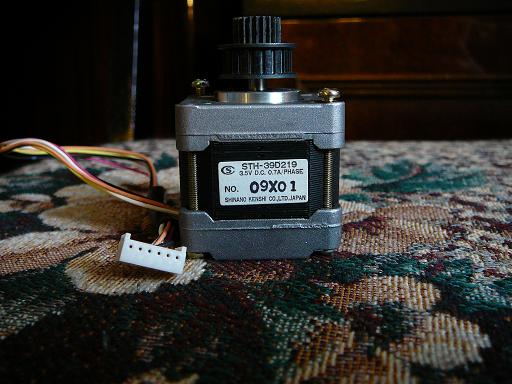

проводов 6, из первой фотки видно. по поводу ссылки. я может чегото не понимаю но на движке написано 3.5 вольт а схема на 12.

YorikB писал(а):проводов 6, из первой фотки видно. по поводу ссылки. я может чегото не понимаю но на движке написано 3.5 вольт а схема на 12.

Так там стабилизатор стоит 7508 (на 8В), а ты поставишь на 3,5В.

еслибы ты знал модель принтера я бы тебе помог найти сервис мануал на него
и дело в шляпе
