Здравствуйте, всем!
Есть у меня 3 шаговика ДШИ-200-2-1. Есть у них по 8 выводов. Надо подключить их к LPT. Планирую подключать через ULN2003 к микрухам К555ТМ8... честно говоря не очень уверен в работоспособности подобной конструкции, если кто подскажет схему управления шаговиков с LPT буду очень благодарен.
вот в чем проблема - какие контакты с какими надо соединять? как я понимаю у шаговика должен быть 1 контак +12В в блок питания, и ещё 4 на микруху управления. а тут их 8 и я немогу понять какой с каким надо соединять. Вот какие есть контакты:
1 - АН
2 - АК
3 - БН
4 - БК
5 - ВН
6 - ВК
7 - ГН
8 - ГК

Проверить очень просто. Идешь по этому адресу, там выложена теория и прнципиальная схемы шаговых двигателей. Тебе нужен униполярный.
http://electroprivod.ru/

У него 2 обмотки из середины каждой выведен центральный провод. Короче на соловах тяжело объяснить лучше почитай теорию там с картинками. Ничего сложного.

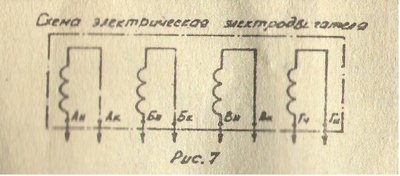

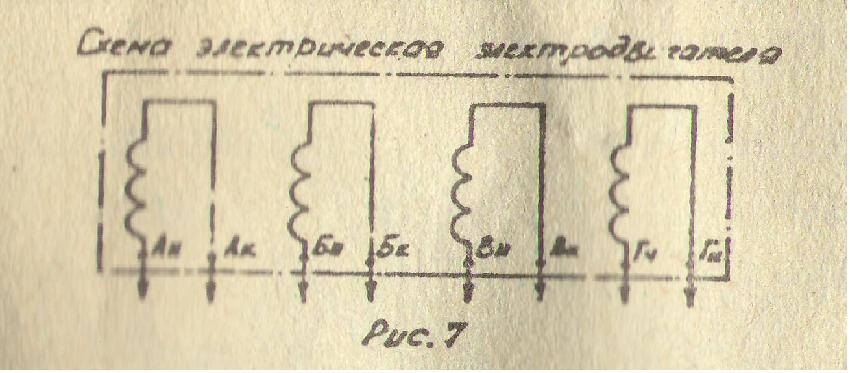

Может быть я непонимаю, но помоему он у меня 4-х обмоточный. Вот схема из паспорта, там 4 обмотки а на какой из контактов + , на какой - непонятно...

На  stepmotor.ru  статья Ридико ЛИ по шаговикам и примеры драйверов - ИМХО класика жанра.

Соедини все провода, в названии которых есть буква К и подсоедини их к минусу источника питания, а остальные 4 (по одному) попеременно подключаешь к плюсу и увидишь что вал двигателя начнет поворачиваться в разные стороны. Методом научного тыка находишь последовательность при которой вал будет вращаться в одну сторону.
