**Myp** » 22 мар 2007, 16:35

вобщем такая проблема
из чего бы сделать ооочень маленькую червячную передачу
чтоб полная длинна червяка гденить 10-15 мм а диаметр шестерни 20-25 мм
чтото наподобие многооборотного резистора, но вибромотор от мобилы слабенький для него
пробовал саморезы самые тоненькие, у них винт слабо закручен, у болтиков тоненьких наоборот слишком мелко...

хочется поворачивать лазерную головку от лазерной указки и так чтоб привод компактный был

**avr123.nm.ru** » 22 мар 2007, 16:40

Обычные винты М3 М4 и шестеренки из часов из будильников с подходяшими зубками.

**Myp** » 22 мар 2007, 17:02

пробовал с М3, но ничего не смог подходящего подобрать на роль шестерёнки, да и там высота резьбы совсем малюсенькая я боюсь зацеплятся не будет

и ещё проблема как этот винт вторым концом закрепить? одним концом с трудом я к валу прилепляю, в дрель зажал да обточил его до совсем тонкого
а вот второй конец...

несудьба наверно

может мона откудато выковырять чтото такое???
я видел в очень старом дисковом телефоне был подходящий червяк с колесом, он там скорость вращения диска ограничивал

**MegaBIZON** » 22 мар 2007, 17:26

Myp писал(а):я видел в очень старом дисковом телефоне был подходящий червяк с колесом, он там скорость вращения диска ограничивал

Да, есть там такая херь, но там наоборот - шестерня крутит червяка (тем и тормозится). Шаг на том червяке дюже длинный, вот он и позволяет шестерёнке себя прокручивать. А при обратном ходе (червь -> колесо) площадь лобового сопротивления у него выше, чем при использовании правильных червей, и будет куча трения... или море литола.
Вопчем в составе классической червячной пары этот ыгзэмпляр малопрегоден. Помоему так.

**Валерос** » 23 мар 2007, 01:04

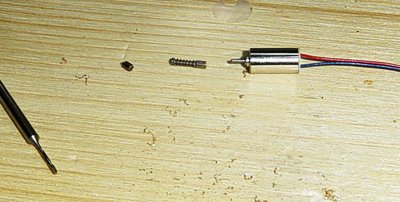

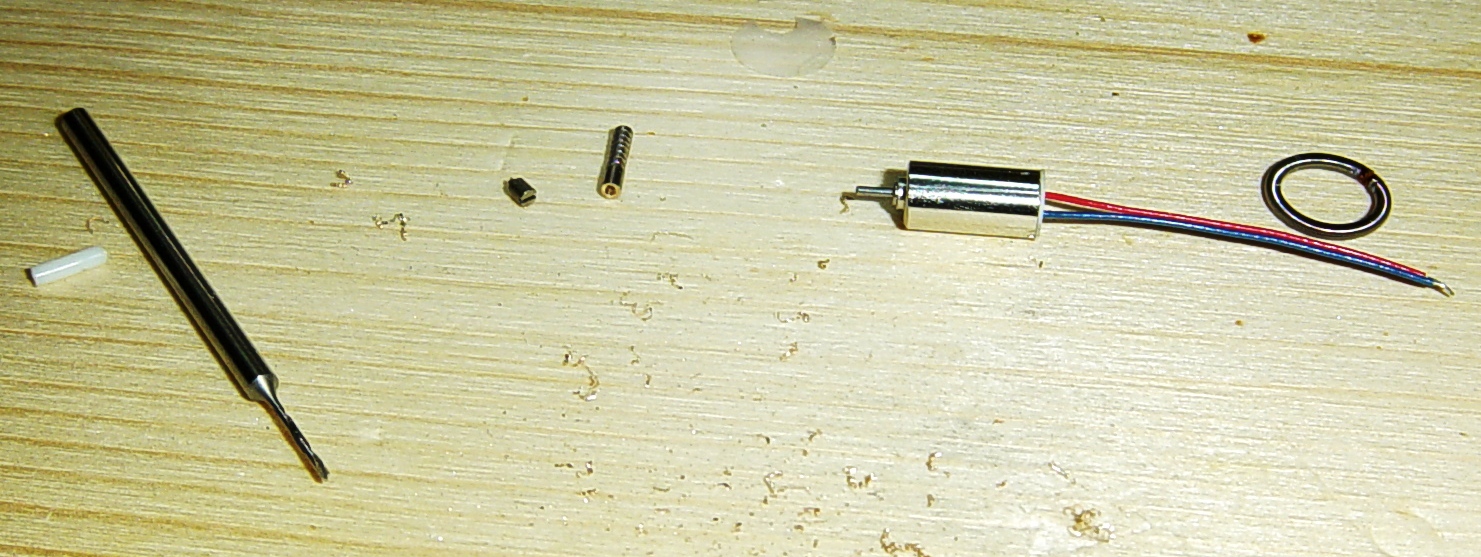

Может от червяка этого подстроечника отрезать головку и просверлить в нём отверстие для вала вибродвигателя диаметром 0,7 мм? Вот так:

**Валерос** » 23 мар 2007, 01:07

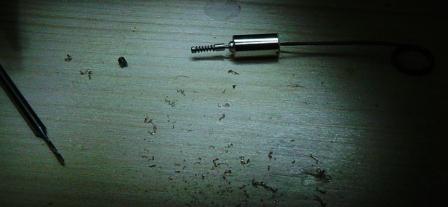

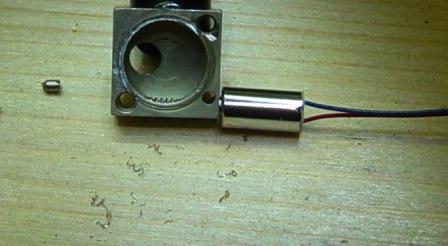

А потом этот микрочервяк насадить на микродвигатель:

**Myp** » 23 мар 2007, 01:09

а чем ты таким интересным сверлил???
я таких штук не видел, я пробовал обычным сверлом, ну которым дырки в плате сверлю, так оно сразу сдохло

мне усилие не надо совершенно
просто нужен оч компактный поворотный механизм

**Валерос** » 23 мар 2007, 01:11

Так ты же говорил что работал у стомотолога, там я и покупал сверла с толстым концом..

**Myp** » 23 мар 2007, 01:15

гы
яж не стоматологом работал=)
я по компутерам
с ренгеном цифровым игрался, настраивал его
за клиентской базой, за компами следил=)

и чё такое сверло номано железо сверлит?, хм нафига такое суперсверло для стоматолога?

**Валерос** » 23 мар 2007, 01:21

Да одно сверло стоит 35р -должно сверлить, а червяк похоже медный или латунь...
Стоматологу не нужно, а вот ювелиру пригодится, в этом магазине и ювелиры водятся.... :!:

**MegaBIZON** » 23 мар 2007, 09:17

Валерос малаччина :wink:

Но со сверлением возможен такой трабл: самую капельку неровно, чуток не идеально, и вся соосность херится.
Со стопудовой точностью такое лучше делать на мелких токарных станках. Ну да, и у меня такого нету

Но в продаже видел...

Мне кажется, тут лучше паять (ну да, диагноз...). По крайней мере если чё криво, корректируется довольно легко, и всегда моно переделать. Да и прочнее

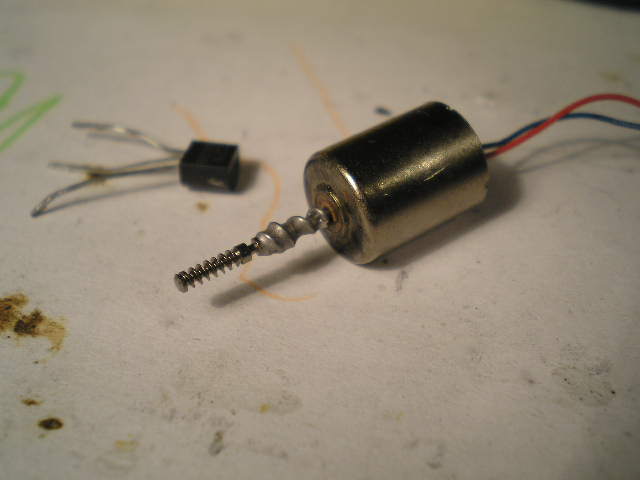

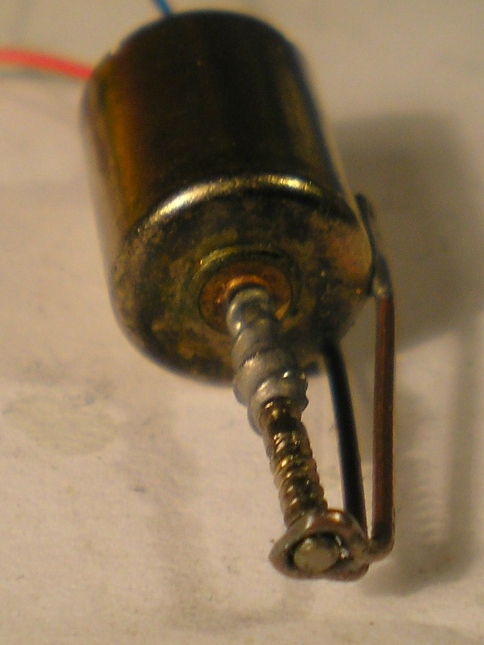

Вот, берёг для Авээрэвской темы про мелкие рулевые механизьмы. Думал выложить туда, когда доделаю.
Вопчем вот:

**H_Z** » 13 авг 2007, 15:34

подскажи, чем и как паял?

**Master** » 13 авг 2007, 19:27

H_Z писал(а):подскажи, чем и как паял?

Ищи на форуме уже раз 100 обсуждали.

**H_Z** » 13 авг 2007, 20:09

спасибо, нашел уже.

**MegaBIZON** » 13 авг 2007, 21:45

приторчал по кислоте...
