Всем здрасте!
помогите пож-та по такой проблеме:
есть сервопривод, на вал надо закрепить шток (удлинитель!)

может кто делал уже? или встречали в продаже???

фотографию штока тогда еще надо. И как крепить?
Как продолжение качалки или удлинить вал?

называется servo shaft coupler

бывают разных типов под всякие валы, в том числе и под шестигранник
http://www.abra-electronics.com/product ... ndard.html
http://www.servocity.com/html/servo_to_ ... 3NjUvl_vcg
подбирается по форме зубчиков под конкретную серву.

в принципе можно попробовать обычными китайскими муфтами алюминевыми обойтись, смотря какая задача стоит
типа таких.
http://www.aliexpress.com/item/Free-Shi ... 58700.html
если длинный шток будет закреплён независимо от сервы в 2х местах

бывают разных типов под всякие валы,

Спасибо большое!
как раз подойдет вот такой хомут
,
только с зубчиками надо определиться.
вот на эту серву надо:
.

можно качалки из комплекта использовать - одну на серву, другую на вал-удлинитель и концы качалок связать.

Код: Выделить всё

ожно качалки из комплекта использовать - одну на серву, другую на вал-удлинитель и концы качалок связать.

не подходит данный вариант, серва на 12кг тяга.
мне вал металлический надо закрепить к серве через подшибники для открытия бункера и его закрытия.

А качалки из комплекта не на 12 чтоль?

тогда поставь 2 шестерёнки и не мучайся

тогда поставь 2 шестерёнки и не мучайся

А какие шестеренки, и если можно ссылку! за ранее благодарен.

вот видео на 53 секунде четко видно бункера, вот хочу сделать так же.
http://www.youtube.com/watch?v=yTlSf3jN0SY

а на кой огород, если можно сделать штатным способом? так как оно и должно работать.

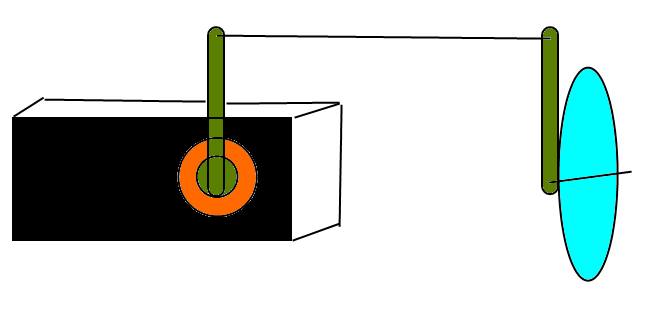

штатная качалка двигает тягу, тяга двигает рычаг на валу заслонки
нафиг не надо никакие удлинители и т.п.


слева серва, справа голубая заслонка на оси
зелёные качалка сервы и рычаг заслонки.

тем более разместить можно где угодно, например заслонку вобще в днище в воде сделать, а серву с рычагом сверху оставить, над водой.

О глубокоуважаемый Фёдор Анатольевич -Спасибо!
