Какую лучше платформу выбрать?
http://www.megachip.ru/item.php?item_id=2466432
http://www.megachip.ru/item.php?item_id=2224627
Или еще какие-нибудь есть варианты?

Смотря для каких целей.

Мне первая больше нравится. Она на месте сможет развернуться, по крайней мере теоретически

Цели - собрать простого робота. Пока собрал Ик-бампер, и звуковой датчик(на макетке правда)

Я тоже больше к первой склоняюсь, как то она по красивее, эстетичнее

Добавлено спустя 22 минуты 52 секунды:
Блиин..А я из-за функции tone() (используется для ик-бампера) не смогу использовать 4 мотора(

Нафиг 4 мотора? Левые параллельно включать и правые тоже и всё.

А ну да) Я как то не подумал) Спасибо
Только вот что, ток опрокидывания (6V):470mA, для двух моторов тогда будет почти ампер(хотя я думаю буду питать от 5в). В даташит на l293d указанно, что допустимый ток нагрузки - 600mA (на каждый канал), а пиковый (максимальный) ток на выходе - 1,2A (на каждый канал).
Так то ничего не должно же сгореть?

Поставьте 2 штуки параллельно.

2 кого? У меня всего один мотор шилд, а к нему уже ничего не припаять

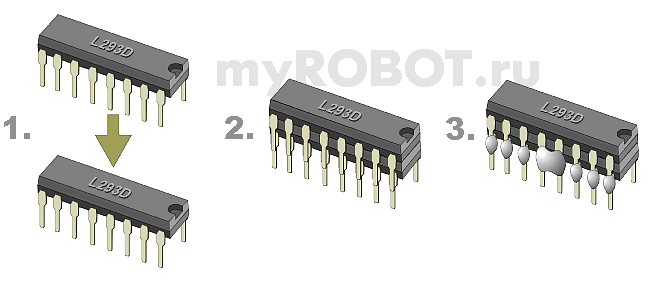

Почему же - ставят прямо на L293D еще одну такую же сверху и подпаивают все выводы к таким же, получается 2 микросхемы друг на друге сам шилд при этом остается немодифицированным, только микросхема L293 удваивается

Вот для наглядности:

Если хотите по подробней вот ссылка:
http://myrobot.ru/articles/sol_l293d.php

LMR Mr. Basic Educational Electronic Robotics Kit (3*AA) http://www.dealextreme.com/p/lmr-mr-bas ... 3-aa-45542 24$ + месяц ожидания = экономия 500руб, а если учесть ещё стоимость доставки из мегачипа, то практически в 2 раза дешевле...

Микросхемы кладутся, как бутерброд, одна на одну, и соответствующие выводы припаиваются друг к другу. (Микросхемы L293D должны быть из одной партии.)
это обязательно?
А если у меня корпус SO20, получится припаять?Ножки надо будет выпрямить?

Добавлено спустя 17 минут 42 секунды:
Redallex, мне первая как то больше понравилась. Заказывать если что буду у производителя, 50$+15$ доставка
Только решить вопрос с драйвером двигателя

Так кто подскажет, как спаять 2 soic вместе?

Есть очень простое правило. Выпрямленных ног ровно в два раза меньше, чем гнутых. Проверенно жизнью.
Поэтому бери куски проволоки и каждую пару соединяй куском проволоки.

Мда..тяжело будет

KitaPro писал(а):Мда..тяжело будет

Вот по этому для проектирования и сборки на коленке проще дип копруса...
