Питание от сети для MINDSTORMS NXT

Сообщение aka13 » 07 мар 2011, 16:23

Всем привет,
Мне хотелось бы с вами поделится, как сделать питание от сети для NXT, не портя отсека для батарей.

Я не отвечаю за последствия, если руки кривые :lol:

Шаг №1: раскручиваем NXT:

Шаг №2: снимаем переднюю панель:
Вот что должно получится:

Шаг №3: Ищем контакты на плате:
Первый
И второй

Шаг №4:Аккуратно снимаем мешающийся эхран
ВНИМАНИЕ! ДИНАМИК ПРИКРЕПЛЕН К ЭКРАНУ СПРАВА! НЕ ОБОРВИТЕ ПРОВОДА!

Шаг №5: Припаиваем провода:

Шаг номер 6: выодим провода за корпус
Тут придётся сделать необратимые изменения - нужно отломить красным выделеный кусок пластмассы :cry:

Предпоследний шаг: выводим провода и всё закручиваем

Теперь требуется адаптер на 9V. В зависимости от разъёма\полярности паяете то, что вам надо. У меня например джек на 3.5

Вот и всё - можно теперь питаться от батареек или от сети - как кому надо.
Коментируйте, жалуйтесь хвалите :good:
Дух ног слаб рук мощь зла.
Аватара пользователя
aka13

Сообщения: 51
Зарегистрирован: 06 мар 2011, 10:48
Откуда: Москва
Skype: hack.bat
прог. языки: NXC

Re: Питание от сети для MINDSTORMS NXT

Сообщение =DeaD= » 07 мар 2011, 16:36

Вот если бы разъем прямо в дырочку встроить... :oops:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24176
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Питание от сети для MINDSTORMS NXT

Сообщение aka13 » 07 мар 2011, 16:48

=DeaD= писал(а):Вот если бы разъем прямо в дырочку встроить... :oops:

Изначально так и задумывалось, но к сожалению разъём в маштабах 4х4х5 мм найти не удалось. Можно конечно и дыру рассверлить, но это уже вандализм)
Так то в крайнем случае и к практически изначальному состоянию вернуть можно.
Есть предложения, какой разъём использовать?
Дух ног слаб рук мощь зла.
Аватара пользователя
aka13

Сообщения: 51
Зарегистрирован: 06 мар 2011, 10:48
Откуда: Москва
Skype: hack.bat
прог. языки: NXC

Re: Питание от сети для MINDSTORMS NXT

Сообщение Scorpio » 07 мар 2011, 17:55

В дырочку плохо- это же отверстия для крепления деталей. Лучше в батарейный отсек вывести. От чего питаешь? У NXT на питании нет фильтров, т.к. рассчитано на питание от батарей. Пульсации не влияют на работу? Я заметил, что NXT не любит питание от аккумов 1.2В вместо 1.5В батареек. При пониженном питании плохо работает ВТ. Хотя со штатной батареей 7.2В работал нормально (китайского производства - вспучилась через 3 года эксплуатации, пришлось выкинуть).
Аватара пользователя
Scorpio

Сообщения: 1755
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Питание от сети для MINDSTORMS NXT

Сообщение aka13 » 07 мар 2011, 18:09

Да у меня адаптер-универсал на1200 мА и от 3 до 12 V. Вроде нормально, аномалий не замечал. До этого на 1.2 аккумуляторах тоже вроде без проблем. А в батарейный отсек выводить бессмысленно, так как не будет места для батарей.
Дух ног слаб рук мощь зла.
Аватара пользователя
aka13

Сообщения: 51
Зарегистрирован: 06 мар 2011, 10:48
Откуда: Москва
Skype: hack.bat
прог. языки: NXC

Re: Питание от сети для MINDSTORMS NXT

Сообщение AndreiSk » 07 мар 2011, 18:21

Газетка у вас там... очень интересная :roll:
Вложения
Аватара пользователя
AndreiSk

Сообщения: 2626
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Питание от сети для MINDSTORMS NXT

Сообщение aka13 » 07 мар 2011, 19:08

Ну тогда я не думал, что найдутся люди, которым будет интересно смотреть эти фото и уж тем более читать газету))
Дух ног слаб рук мощь зла.
Аватара пользователя
aka13

Сообщения: 51
Зарегистрирован: 06 мар 2011, 10:48
Откуда: Москва
Skype: hack.bat
прог. языки: NXC

Re: Питание от сети для MINDSTORMS NXT

Сообщение Scorpio » 08 мар 2011, 00:56

Это скрытая реклама :)
Аватара пользователя
Scorpio

Сообщения: 1755
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Питание от сети для MINDSTORMS NXT

Сообщение aka13 » 08 мар 2011, 09:39

О нет меня раскусили
Дух ног слаб рук мощь зла.
Аватара пользователя
aka13

Сообщения: 51
Зарегистрирован: 06 мар 2011, 10:48
Откуда: Москва
Skype: hack.bat
прог. языки: NXC

Re: Питание от сети для MINDSTORMS NXT

Сообщение Scorpio » 19 мар 2011, 20:31

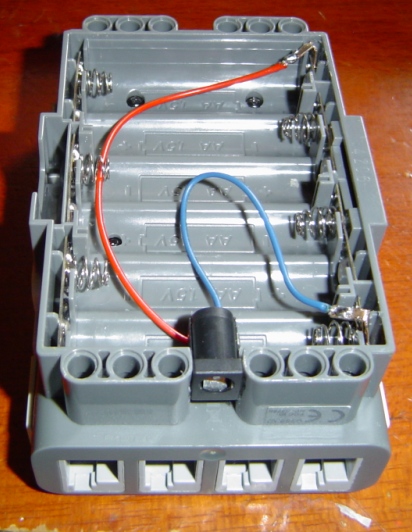

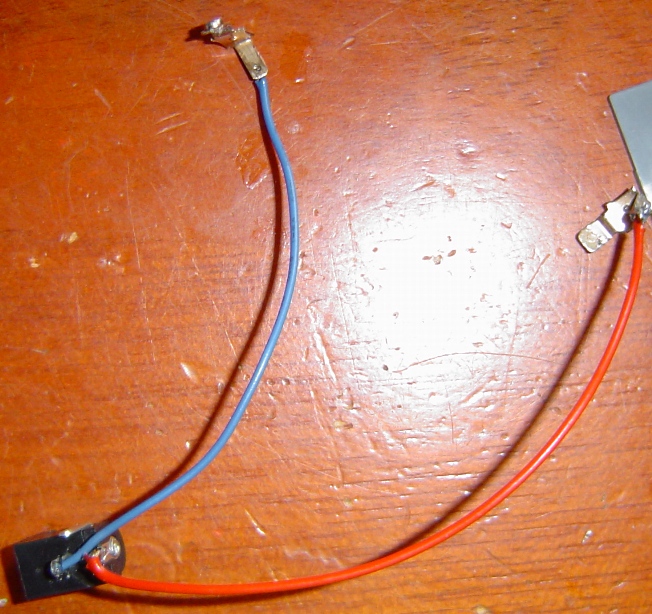

Вот еще вариант питания от сети:


При необходимости пружинные контакты легко вынимаются. И корпус вскрывать не надо.
Аватара пользователя
Scorpio

Сообщения: 1755
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Питание от сети для MINDSTORMS NXT

Сообщение aka13 » 20 мар 2011, 11:05

да я так изначально и думал сделать, но крышку то обрезать придется чтоб закрыть
Дух ног слаб рук мощь зла.
Аватара пользователя
aka13

Сообщения: 51
Зарегистрирован: 06 мар 2011, 10:48
Откуда: Москва
Skype: hack.bat
прог. языки: NXC

Re: Питание от сети для MINDSTORMS NXT

Сообщение Scorpio » 22 мар 2011, 16:54

Только язычок, прикрывающий отверстие. Крышка от этого не сильно пострадает.
Аватара пользователя
Scorpio

Сообщения: 1755
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Питание от сети для MINDSTORMS NXT

Сообщение aka13 » 27 мар 2011, 22:13

Дошли руки реализовать предложение с "запихиванием в дырочку :oops: ".
Купил в чипдипе 2.5 ммм вход с диаметром круга ровно в 5 мм.
А вот и он:

Прекрасно влезает передней частью в лего-деталь:

Но только передней. Вооружившись я пошел в бой, и через 15 минут враг был повержен:

Вот так он выглядит в сравнении с новым:

А вот сюда я его запихал:


Подпаялся и готово!
По моему очень неплохо :Bravo:
Дух ног слаб рук мощь зла.
Аватара пользователя
aka13

Сообщения: 51
Зарегистрирован: 06 мар 2011, 10:48
Откуда: Москва
Skype: hack.bat
прог. языки: NXC

Re: Питание от сети для MINDSTORMS NXT

Сообщение yak-40 » 27 мар 2011, 22:44

Ну вот! Совсем другое дело :good: А-то какая-то недоделка была :wink:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Питание от сети для MINDSTORMS NXT

Сообщение Scorpio » 28 мар 2011, 16:52

Теперь и креплению не мешает, что важно.
Аватара пользователя
Scorpio

Сообщения: 1755
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

След.
