Часы реального времени для NXT

Сообщение Scorpio » 24 мар 2010, 01:33

Из набора NXT можно собрать какие-нибудь прикольные часы. Например такие.Недостаток NXT для конструкций, связанных с часами реального времени, в том, что при потере питания, данные о текущем времени теряются. Mindsensors предлагают модуль внешних энергонезависимых часов с календарем для NXT за 20 баксов. С пересылкой получается не очень дешево. Между тем такой внешний модуль легко изготовить самому. Например, на базе микросхемы MAX DS1307 или PCF8583 или другой, имеющей интерфейс I2C . Вместе с кварцем и батарейкой обойдется рублей в 200. DS1307 предпочтительнее, т.к. на ней сделан миндсенсорский модуль и, соответственно, к нему есть ПО, включая блок NXT-G. Я делал на PCF8583 (просто такая попалась). Зато у PCF8583 имеется программируемый будильник с выходом на ножку запроса прерывания. Правда преимущество это не существенное, т.к. время будильника всегда можно сохранить в энергонезависимой памяти, а проверку срабатывания тоже несложно организовать.

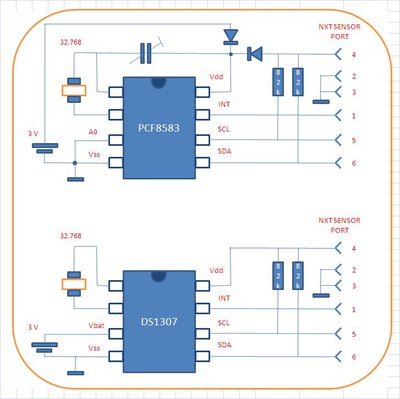

Короче, схемы для обоих вариантов прилагаю. Может кому пригодятся.
