Re: Модуль USB-RoboBus/UART адаптера

Сообщение =DeaD= » 01 мар 2010, 18:59

Нашел источник проблемы - надо явно указывать скорость для avrdude через такой чип, например "-b 115200"

Победа! Бутлоадер работает! :Yahoo!:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24159
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль USB-RoboBus/UART адаптера

Сообщение =DeaD= » 05 мар 2010, 00:14

Исправленный OR-USB-UART (выкинут FT232RL, добавлена линия RESET через BSS123 для инвертации).
Вложения
OR-USB-UART-v1-brd.pdf
(45.23 КиБ) Скачиваний: 0
OR-USB-UART-v1-sch.pdf
(26.55 КиБ) Скачиваний: 6
OR-USB-UART-v1.zip
(40.32 КиБ) Скачиваний: 1
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24159
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль USB-RoboBus/UART адаптера

Сообщение Vooon » 05 мар 2010, 02:38

Решил выкинуть вариант ftdi-isp или cp может?
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3334
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Модуль USB-RoboBus/UART адаптера

Сообщение =DeaD= » 05 мар 2010, 08:15

Решил выкинуть - всё равно это под монтаж сразу отдадим, там запаяют CP2102. В первую очередь обеспечим наши задачи адаптерами, а там глядишь отдельно и чисто под FTDI сделаем спец-платку, тут иначе BSS123 не влезал с резистором и кондёром для передачи RESETа через COM-порт
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24159
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль USB-RoboBus/UART адаптера

Сообщение =DeaD= » 06 мар 2010, 19:59

Версия без инвертирования DTR-линии
Вложения
OR-USB-UART-v1-brd.pdf
(44.35 КиБ) Скачиваний: 1
OR-USB-UART-v1-sch.pdf
(25.7 КиБ) Скачиваний: 2
OR-USB-UART-v1.zip
(39.41 КиБ) Скачиваний: 0
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24159
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль USB-RoboBus/UART адаптера

Сообщение pashteet » 01 апр 2010, 12:16

Когда в продаже будет?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Модуль USB-RoboBus/UART адаптера

Сообщение =DeaD= » 07 апр 2010, 10:18

Уже очень скоро :) надеюсь через 3-4 недели :) 2 штуки собранные тестовые у меня дома лежат, а еще 64 штуки сейчас в производство отдаю.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24159
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль USB-RoboBus/UART адаптера

Сообщение pashteet » 07 апр 2010, 10:39

А цена на каком уровне будет?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Модуль USB-RoboBus/UART адаптера

Сообщение =DeaD= » 07 апр 2010, 12:58

Хм, ну как обычно на адекватном :) думаю в диапазоне 200-300р. Точно позже скажу, как закончу все калькуляции, а то всё сложно :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24159
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль USB-RoboBus/UART адаптера

Сообщение =DeaD= » 24 апр 2010, 15:53

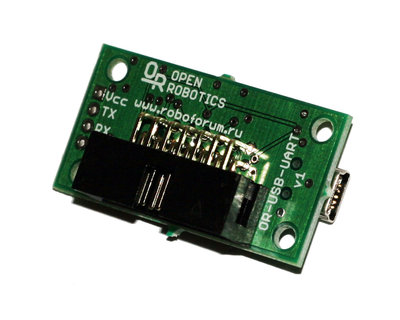

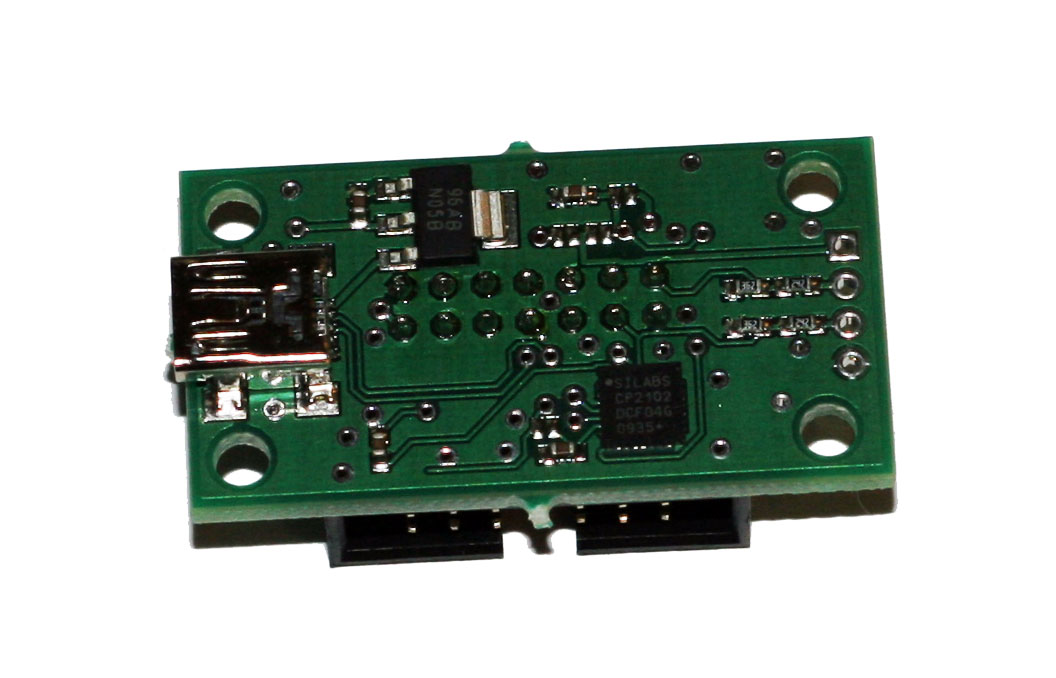

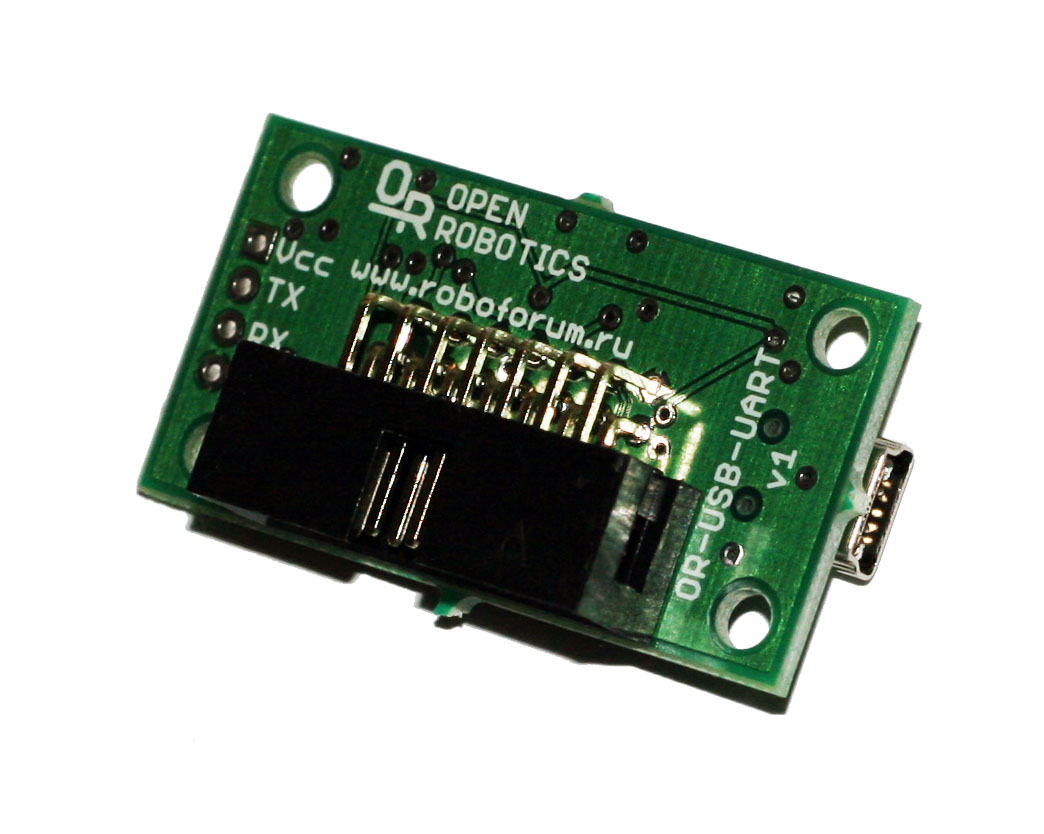

Фотки модуля собранного на промышленном монтаже. Кроме штыревых, дорого у них это пока. Цена будет 300руб.

Теперь, в связи с появлением Bootloader'а, с нашими контроллерами можно будет брать такой модуль вместо дорогого OR-PROG-USB.
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24159
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль USB-RoboBus/UART адаптера

Сообщение SkyStorm » 25 апр 2010, 09:07

Антон а если RoboBus не папу а маму раьем поставить? Может так удобнее будет?
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2636
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Модуль USB-RoboBus/UART адаптера

Сообщение =DeaD= » 25 апр 2010, 09:10

Тогда это будет совсем не "Bus" и в целом нарушится идеология. Мы же скоро выпустим OR-LCD-модуль - как его тогда цеплять, если два других модуля (скажем OR-USB-UART и OR-AVR-M128-S) уже замечательно подружились и никого больше им не надо? :wink:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24159
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль USB-RoboBus/UART адаптера

Сообщение Misha » 26 мар 2012, 10:21

Посмотрел ваше изделие, года два назад пытался сделать нечто подобное, но на cp2103. В моем варианте был реализован мост USB-UART с возможностью прошивать микроконтроллер через USB непосредственно на плате. Т.е. если микроконтроллер в панельке то работает как программатор, а если запаян, то есть возможность поменять программу "не вставая с дивана", просто указываешь какой файл и заливаешь через USB. Если интересно, есть схема и программа на Delphi.
Misha

Сообщения: 1
Зарегистрирован: 26 мар 2012, 09:06

Re: Модуль USB-RoboBus/UART адаптера

Сообщение Duhas » 24 дек 2012, 22:05

на днях убил такой.
притом забавно так убил. наводками. каких то 60 с небольшим ампер импульсы тока были. да и на расстоянии с полметра. вот только усб удлинитель там идет вокруг стола и без феррита. видимо наводки зажарили УСБ трансивер СРшки. больше не определяется.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6343
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
