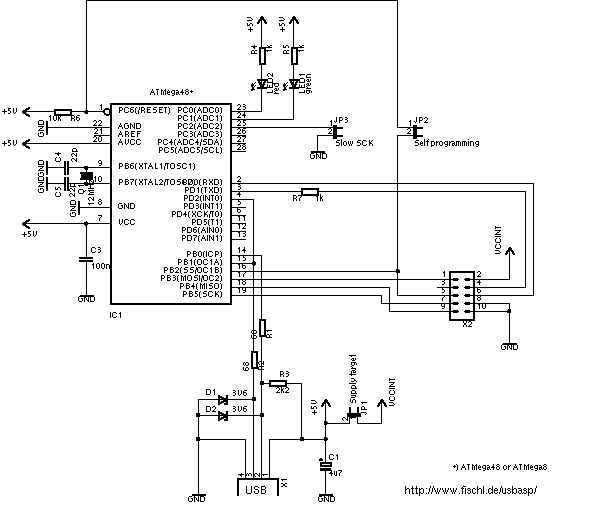

Да фиг его знает ... На схеме usbasp именно стабилитроны стоят

Добавлено спустя 42 секунды:
Наверняка напутали когда схему срисовывали

Добавлено спустя 7 минут 26 секунд:
BZX84C3V6 в SOT-23 можно поставить

ну это на будущее - сейчас плата под минимелф сделана ведь?

TZMC3V6 тогда

=DeaD= писал(а):Ну видимо защита от статики и прочей мути...

есть такие ... USB6B1 "VOLTAGE SUPPRESSOR (TVS) array is packaged in an SO-8
configuration giving protection to 1 pair of Bidirectional data lines and the Vbus." ну и всё в таком духе ...

2nest: Ну это в лучшем случае "в следующей жизни", и то если будут экстремально доступны, но за наводку спасибо!

Добавлено спустя 1 минуту 3 секунды:

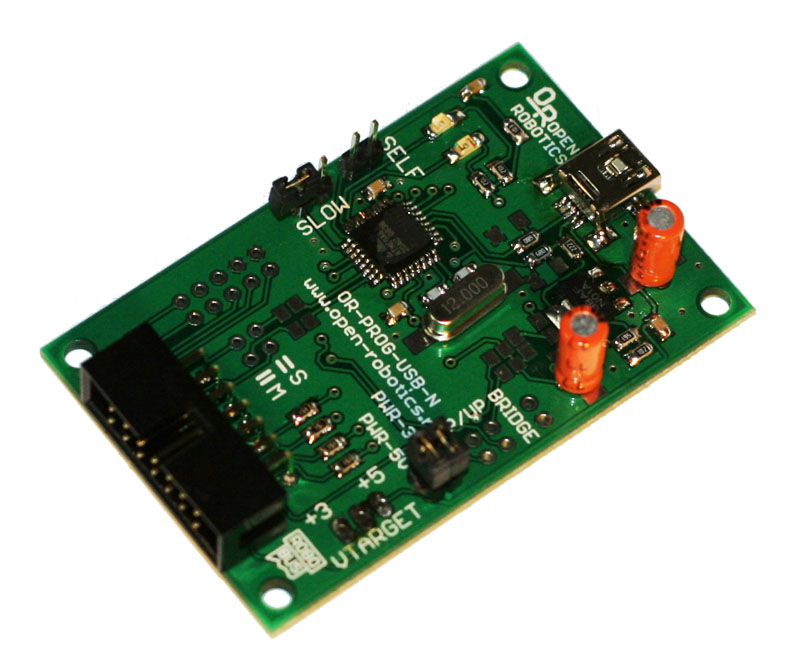

Вот, спаял первый экземпляр, работает, можно паять крупную партию

эххх... гальваноразвязку бы
а то при разнообразном зверинце блоков питания у "радиолюбителей" )оссобенно начинающих( порты так и будут дохнуть как мухи

Угу, эконом программатор с гальванической развязкой... к тому же кто извращается с блоками питания - берет и отцепляет контроллер от них перед программированием - этот программатор питает программируемое устройство от USB-порта при необходимости.

я себе недавно сжег дорожку на платке усб-уарт.. подключенной к ноуту.. ноуту хоть бы тчто)

кста что за чернота на контактных площадках не пропаяных? паста?

Что значит надпись "Bridge"?

не в тему тут, но ...
расположение эмблемы OR безалаберно...
получилось

Код: Выделить всё

Ropen
Robotics

какая то поделка пьяных китайских студентов.

либо "OR" отдельно и "Оpen Robotics" с новой строки, либо совместить слова с эмблемой.

Ы!
пиктограмма "RoboBus" замечательно прикроется винтом в этой дырке.
перегрузили надписями. человек, взявший в руки плату так и не сообразит сходу, как её звать.
УРЛ то зачем ? для поиска в инете достаточно логотипа.
в верхнем углу возле дырки там что? резюк ? ... когда орудуешь отвёрткой в неудобном месте, она имеет свойство срываться с винта и срубать близлежащщие элементы. вот этот резюк - кандидат.

кто разводил вообще !? какой то страшный ужас, а не плата.
собственно, как и всегда

Добавлено спустя 2 минуты 45 секунд:

Duhas писал(а):кста что за чернота на контактных площадках не пропаяных?

золото отсвечивает.

SkyStorm писал(а):Что значит надпись "Bridge"?

Это у нас потенциальная фича на плате для желающий написать прошивку совмещающую в себе программатор и программный (разумеется медленный) USB-UART мост

Добавлено спустя 34 секунды:
Возможно даже сами дойдём, но это даже не №10 в наших приоритетах

Добавлено спустя 3 минуты 13 секунд:

nest писал(а):не в тему тут, но ...
расположение эмблемы OR безалаберно...

Ща запишем на будущее себе

nest писал(а):какая то поделка пьяных китайских студентов

кто разводил вообще !? какой то страшный ужас, а не плата.
собственно, как и всегда

Художника обидеть может каждый

nest писал(а):пиктограмма "RoboBus" замечательно прикроется винтом в этой дырке.

Тоже запишем.

nest писал(а):в верхнем углу возле дырки там что? резюк ? ... когда орудуешь отвёрткой в неудобном месте, она имеет свойство срываться с винта и срубать близлежащщие элементы. вот этот резюк - кандидат.

Ну ты скажешь - ты же не приржавевший винт будешь откручивать. К тому же в 90% случаев эту плату вообще крепить не будут - это программатор всё-таки.

nest писал(а):есть такие ... USB6B1 "VOLTAGE SUPPRESSOR (TVS) array is packaged in an SO-8
configuration giving protection to 1 pair of Bidirectional data lines and the Vbus." ну и всё в таком духе ...

Назначение стабилитронов там - согласование уровней, а не защита от статики

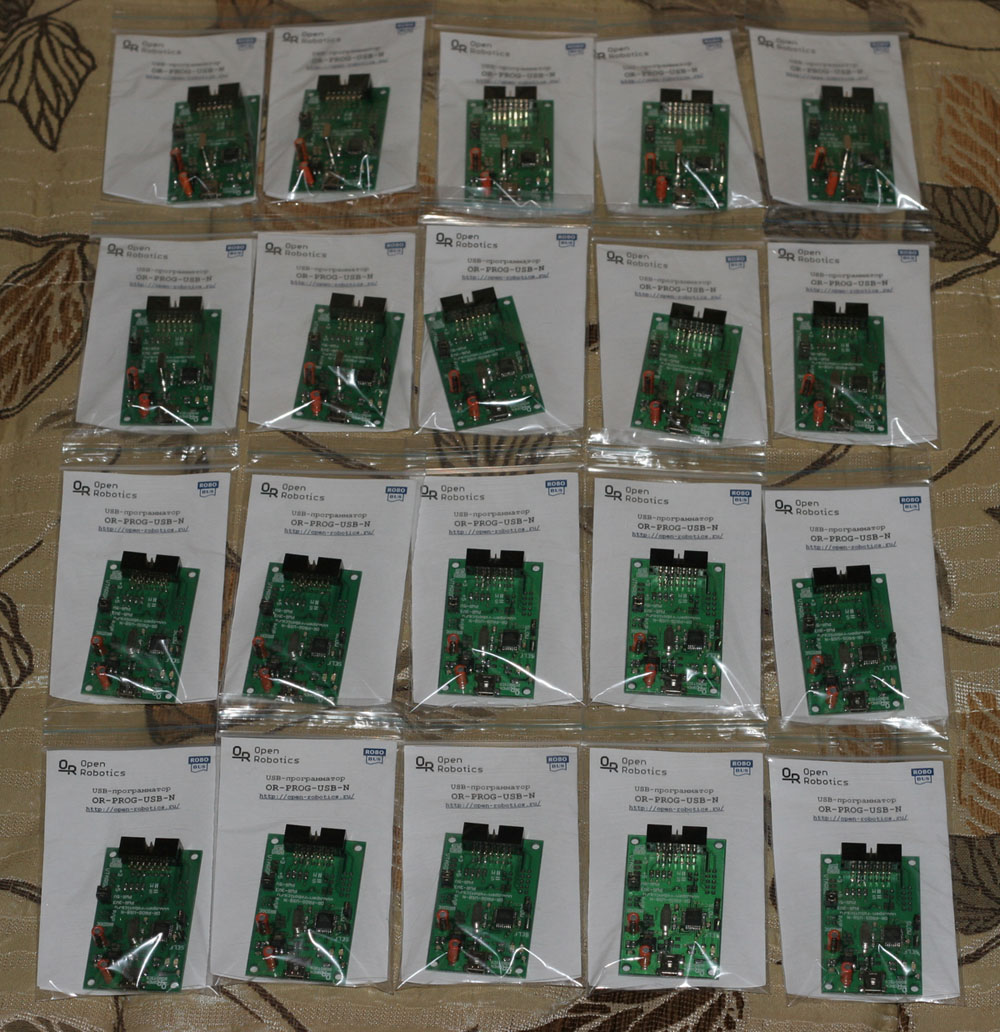

Партия в 20 штук готова.

Так сетара нету, он вернется из отпуска 7-го числа, я ему отправлю - тогда это и появится в магазине, как он получит на склад
