Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение blindman » 27 авг 2009, 17:04

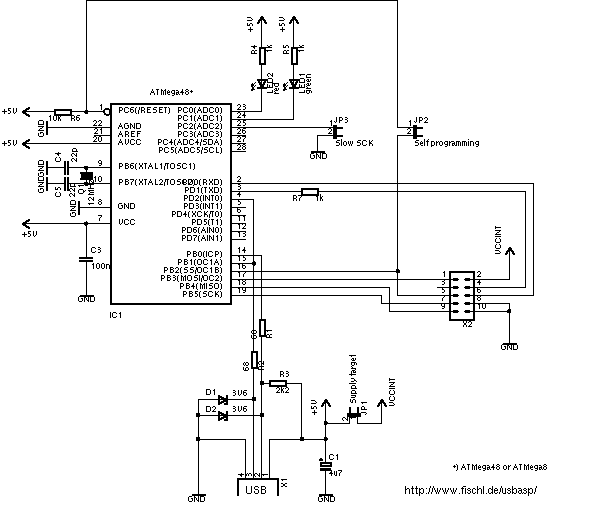

Да фиг его знает ... На схеме usbasp именно стабилитроны стоят

Добавлено спустя 42 секунды:
Наверняка напутали когда схему срисовывали :D

Добавлено спустя 7 минут 26 секунд:
BZX84C3V6 в SOT-23 можно поставить
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение =DeaD= » 27 авг 2009, 17:57

ну это на будущее - сейчас плата под минимелф сделана ведь?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24212
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение blindman » 27 авг 2009, 18:15

TZMC3V6 тогда
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение nest » 27 авг 2009, 20:07

=DeaD= писал(а):Ну видимо защита от статики и прочей мути...

есть такие ... USB6B1 "VOLTAGE SUPPRESSOR (TVS) array is packaged in an SO-8
configuration giving protection to 1 pair of Bidirectional data lines and the Vbus." ну и всё в таком духе ...
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение =DeaD= » 27 авг 2009, 20:17

2nest: Ну это в лучшем случае "в следующей жизни", и то если будут экстремально доступны, но за наводку спасибо! :)

Добавлено спустя 1 минуту 3 секунды:
Вот, спаял первый экземпляр, работает, можно паять крупную партию :)
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24212
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение nest » 27 авг 2009, 20:22

эххх... гальваноразвязку бы :)
а то при разнообразном зверинце блоков питания у "радиолюбителей" )оссобенно начинающих( порты так и будут дохнуть как мухи :)
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение =DeaD= » 27 авг 2009, 20:31

Угу, эконом программатор с гальванической развязкой... к тому же кто извращается с блоками питания - берет и отцепляет контроллер от них перед программированием - этот программатор питает программируемое устройство от USB-порта при необходимости.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24212
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение Duhas » 27 авг 2009, 20:42

я себе недавно сжег дорожку на платке усб-уарт.. подключенной к ноуту.. ноуту хоть бы тчто)

кста что за чернота на контактных площадках не пропаяных? паста?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение SkyStorm » 27 авг 2009, 20:45

Что значит надпись "Bridge"?
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2677
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение nest » 27 авг 2009, 21:15

не в тему тут, но ...
расположение эмблемы OR безалаберно...
получилось
Код: Выделить всёРазвернуть
Ropen
Robotics

какая то поделка пьяных китайских студентов.
:)
либо "OR" отдельно и "Оpen Robotics" с новой строки, либо совместить слова с эмблемой.

Ы!
пиктограмма "RoboBus" замечательно прикроется винтом в этой дырке.
перегрузили надписями. человек, взявший в руки плату так и не сообразит сходу, как её звать.
УРЛ то зачем ? для поиска в инете достаточно логотипа.
в верхнем углу возле дырки там что? резюк ? ... когда орудуешь отвёрткой в неудобном месте, она имеет свойство срываться с винта и срубать близлежащщие элементы. вот этот резюк - кандидат.

кто разводил вообще !? какой то страшный ужас, а не плата.
собственно, как и всегда :)

Добавлено спустя 2 минуты 45 секунд:
Duhas писал(а):кста что за чернота на контактных площадках не пропаяных?

золото отсвечивает.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение =DeaD= » 27 авг 2009, 22:30

SkyStorm писал(а):Что значит надпись "Bridge"?

Это у нас потенциальная фича на плате для желающий написать прошивку совмещающую в себе программатор и программный (разумеется медленный) USB-UART мост :)

Добавлено спустя 34 секунды:
Возможно даже сами дойдём, но это даже не №10 в наших приоритетах :)

Добавлено спустя 3 минуты 13 секунд:
nest писал(а):не в тему тут, но ...
расположение эмблемы OR безалаберно...

Ща запишем на будущее себе :)

nest писал(а):какая то поделка пьяных китайских студентов :)

кто разводил вообще !? какой то страшный ужас, а не плата.
собственно, как и всегда :)

Художника обидеть может каждый :D

nest писал(а):пиктограмма "RoboBus" замечательно прикроется винтом в этой дырке.

Тоже запишем.

nest писал(а):в верхнем углу возле дырки там что? резюк ? ... когда орудуешь отвёрткой в неудобном месте, она имеет свойство срываться с винта и срубать близлежащщие элементы. вот этот резюк - кандидат.

Ну ты скажешь - ты же не приржавевший винт будешь откручивать. К тому же в 90% случаев эту плату вообще крепить не будут - это программатор всё-таки.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24212
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение blindman » 28 авг 2009, 06:19

nest писал(а):есть такие ... USB6B1 "VOLTAGE SUPPRESSOR (TVS) array is packaged in an SO-8
configuration giving protection to 1 pair of Bidirectional data lines and the Vbus." ну и всё в таком духе ...

Назначение стабилитронов там - согласование уровней, а не защита от статики
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение =DeaD= » 29 авг 2009, 00:35

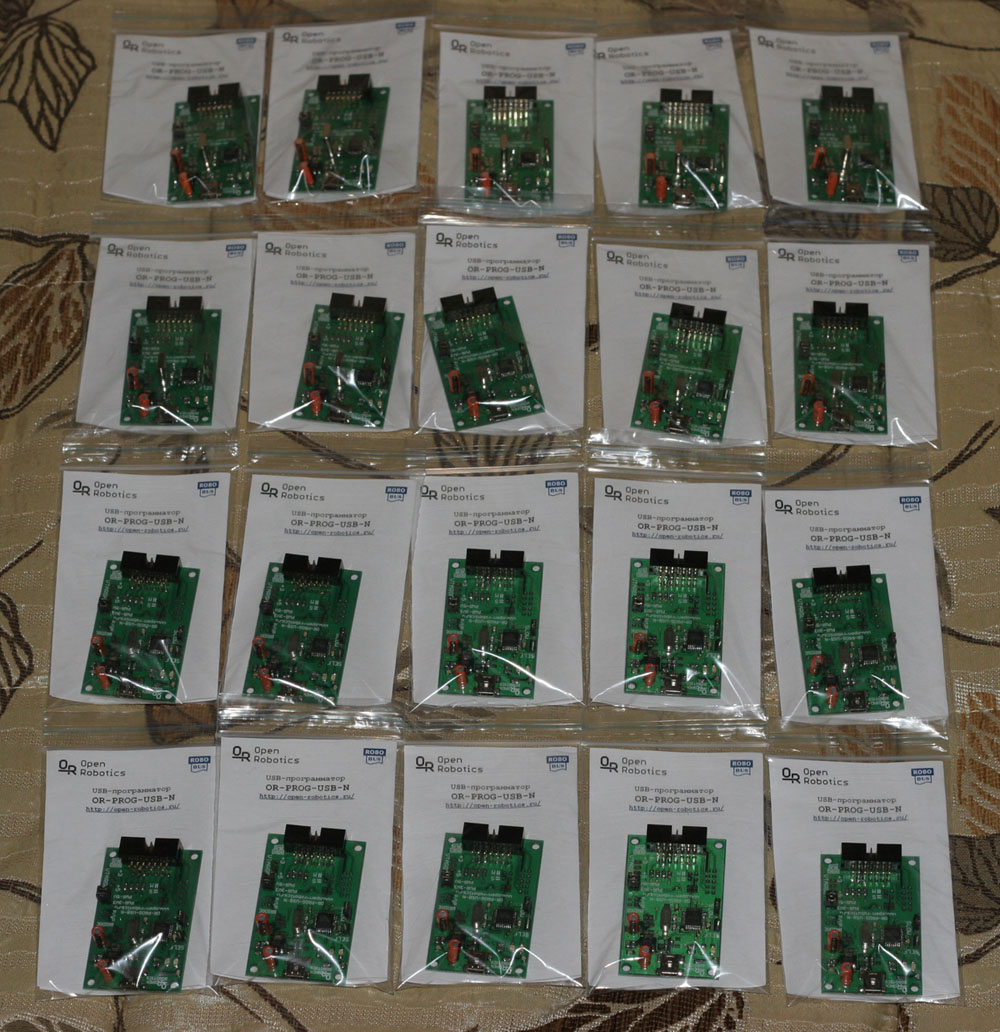

Партия в 20 штук готова.
Вложения
OR-PROG-USB-N 20 pcs.jpg
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24212
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение Mazayac » 02 сен 2009, 18:42

А почему тогда в http://shop.roboforum.ru/ Нет на складе?
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Разработка Open Robotics: Эконом. USB-программатор в SMD

Сообщение =DeaD= » 02 сен 2009, 18:52

Так сетара нету, он вернется из отпуска 7-го числа, я ему отправлю - тогда это и появится в магазине, как он получит на склад :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24212
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов
