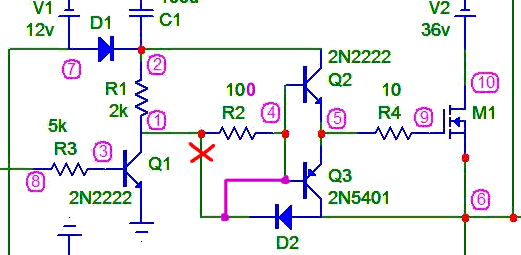

SERGEY_M писал(а):вот накидал вариантец половинки моста
время включения и выключения транзисторов в районе 1 мкс, на 5...10 кГц это ерунда

Q1 через D2 силовой выход чтоль перетягивает ?

Н-мостоСТРОЕНИЕ у нас в специальном топике !!!

2SERGEY_M: Что за неожиданная схема? К чему она в этой теме? Какие еще 36В? Предлагаю открыть отдельную тему для разных продвинутых схем... или в H-мостостройку это всё.

Добавлено спустя 2 минуты 7 секунд:
У меня конечно есть секретный ход - 74ac14 но это в резерве

=DeaD= писал(а):Вот так получилось - это на частоте 50КГц

bc847 это ДАЛЕКО не bc817-40 !!! аналог bc817-40 в PROTEUS это в ТО92 - bc337 ( pnp bc327 )

=DeaD= писал(а):Всё хорошо, но только вот инверсный сигнал и правда

Дак или еще по инвертору на bc817 втули либо какие в там вроде одногейтовые дешовки нашли типа 74hc14 (или ее целиком) - тригер шмитта еще не кому на входе не вредил.

На ней же можно придумать АВТО-глушилку ШИМ при любом изменении DIR

а название топика

Драйвер двигателей до 12А, 36В

Это мелочи ... ( Ранний Винокур )

не хо... как хо...

DeaD, а параллельно мотору классический ("фривилин") диодик ставить не будешь ? Как рекомендовано в моем курсе в задачке про ШИМ регулирование коллекторного двигателя постоянного тока - http://avr123.nm.ru/z8.htm

Добавлено спустя 1 минуту 32 секунды:

SERGEY_M писал(а):не хо... как хо...

Вы мне про D2 ответьте всеж ! Зацепило ... спасть не смогу наверно.

проанализируйте схему и все станет на место...
могу сказать, что подобная схема с успехом работает уже лет 5 в серийном изделии, правда более упрощенная
я на робоклубе уже выкладывал подобное

мне кажется что диод должен идти не на коллектор нижнего транзюка а на базы повторителя.

avr123.nm.ru писал(а):DeaD, а параллельно мотору классический ("фривилин") диодик ставить не будешь ? Как рекомендовано в моем курсе в задачке про ШИМ регулирование коллекторного двигателя постоянного тока - http://avr123.nm.ru/z8.htm

Чтоб самоиндукцию по большому кругу то не гонять что ли?

Добавлено спустя 2 минуты 41 секунду:

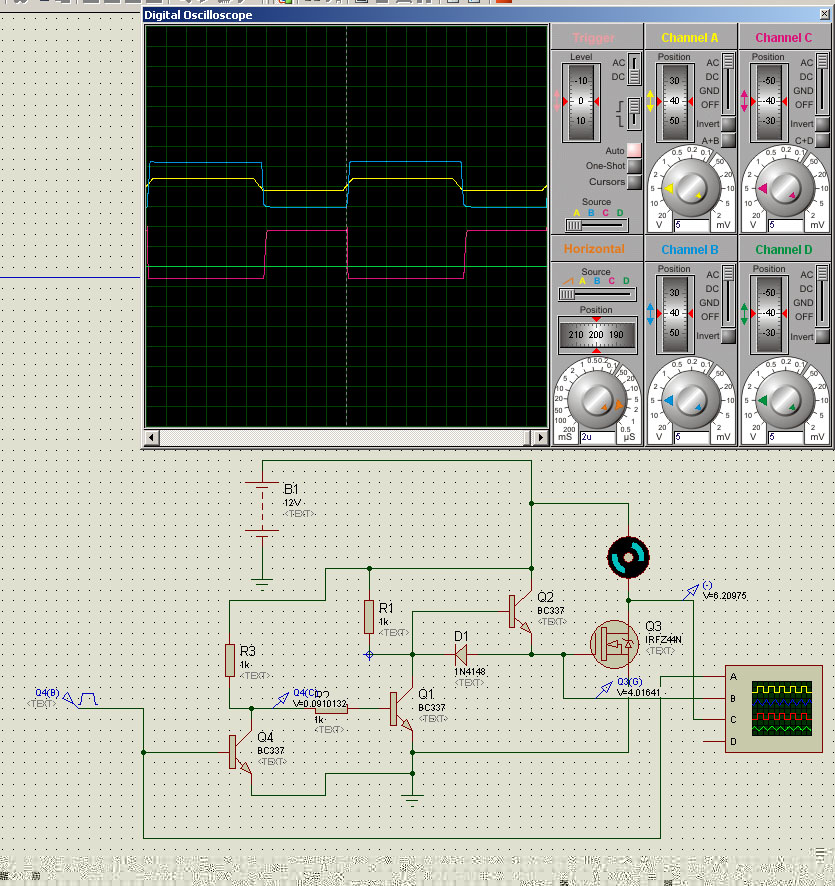

добавил инвертор на еще одном bc337

ради почтижения истины потом на 50кГц эту схемку погоняйте и снимите осциллограммы с тех мест где щас все красиво...

1) чтоб ток тек как " ... течет река волга ... а мне 17 лет "

2) ну и славненько. такую лабуду хорошо в GPARH смотреть. Ну и проект прицепил бы - поиграться.

25 Кгц ИМХО максимум разумный.

SERGEY_M писал(а):проанализируйте схему и все станет на место...

2n2222 хоть и на 800 мА но К.У. у него жутко низкий потому 2 кОм слабо будут повтортель вверх тащить и 5 уОм слишком много для хорошего переключения. оба на 1 кОм заменит бы.

Самое СМЕШНОЕ ! У вас на колектор наваливается 36 + 12 вольт а 2n2222 вроде до 30 вольт всего !

Внизу у вас на 150 вольт транзистор но тоже К.У. мизЕрный.

Мне схема так видется ну и конечно замена на BC8x7

На 100 руб 200 транзисторов ! об чем еще мечтать то ?

Duhas писал(а):ради почтижения истины потом на 50кГц эту схемку погоняйте и снимите осциллограммы с тех мест где щас все красиво...

Это и так на 50Кгц

Добавлено спустя 21 секунду:
Или ты про реальную схему?

Конечно. Но в PROTEUS в GRAPH будет более реальная картина и Мотор заменить бы на индуктивность и резистор последовательно.

Duhas, он КОНЕЧНО посмотрит - только вы модель его мотора пришлите чтоб в PROTEUS было то с чем сравнивать реал.

я про реальную схему.... и не в моторе дело, а в полевиках...
