**=DeaD=** » 28 мар 2009, 23:27

Цель такая же - супер-недорогой драйвер двигателей для самостоятельной сборки. На базе L293[D]. Разумеется совместимый по основным контактам с RoboMD2, Т.е. можно потом вместо этого ДД подцепить более мощный или с большим КПД (на мосфетах) и не переписывать код, не переделывать корпус робота, крепление платы и т.п.

**Сергей** » 28 мар 2009, 23:32

чем это не подходит? http://robozone.su/2008/04/16/modul-upr ... ljami.html

**=DeaD=** » 28 мар 2009, 23:42

В каком смысле?

Ну вообще там нету L293, нету порта RoboMD2 и не тот физический формат.

Разве что оттуда взять схему как включать элементы "НЕ" или подтягивать резисторами входы?

**Сергей** » 28 мар 2009, 23:45

ИМХО там нормальное проверенное устройство, можно допустим с разрешения автора, добавить в плату разъем и заменить элементы в SMD

**=DeaD=** » 28 мар 2009, 23:52

ИМХО нормальное проверенное устройство - это сам интегрированный драйвер L293 или L298

чего с ним не так можно сделать то?

**=DeaD=** » 31 мар 2009, 20:48

Рабочая версия

**frig** » 31 мар 2009, 21:00

а в чем отличия по характеристикам от НЕ эконом версии?

**=DeaD=** » 31 мар 2009, 21:03

Отличия простые:
1. Вместо 2А здесь ограничение будет 1А;
2. L293 срубает нефигово напряжение (на 1.2В в лёгкую - КДП ниже);
3. Тут все детали легко доставабельные и в DIP-корпусах, т.е. можно делать самому такое или заказывать незапаянный комплект - в том и в другом случае экономия налицо

**frig** » 31 мар 2009, 21:07

отлично. остальные модули тоже будут в эконом вариантах? будет отдельная линия - OR эконом?

**=DeaD=** » 31 мар 2009, 21:12

Ну пока планируется еще контроллер общего назначения в эконом-варианте и может быть USB-программатор.

**=DeaD=** » 01 апр 2009, 12:34

И тут тоже ни у кого никаких замечаний? :shock:

**frig** » 01 апр 2009, 16:20

ты цены давай, фотки и демонстрацию возможностей.

**=DeaD=** » 01 апр 2009, 16:30

Поздно тогда будет делать замечания :pardon:

**=DeaD=** » 09 май 2009, 00:12

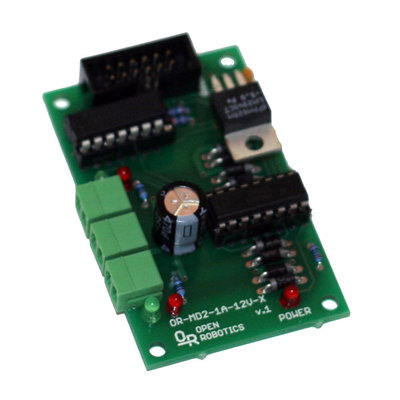

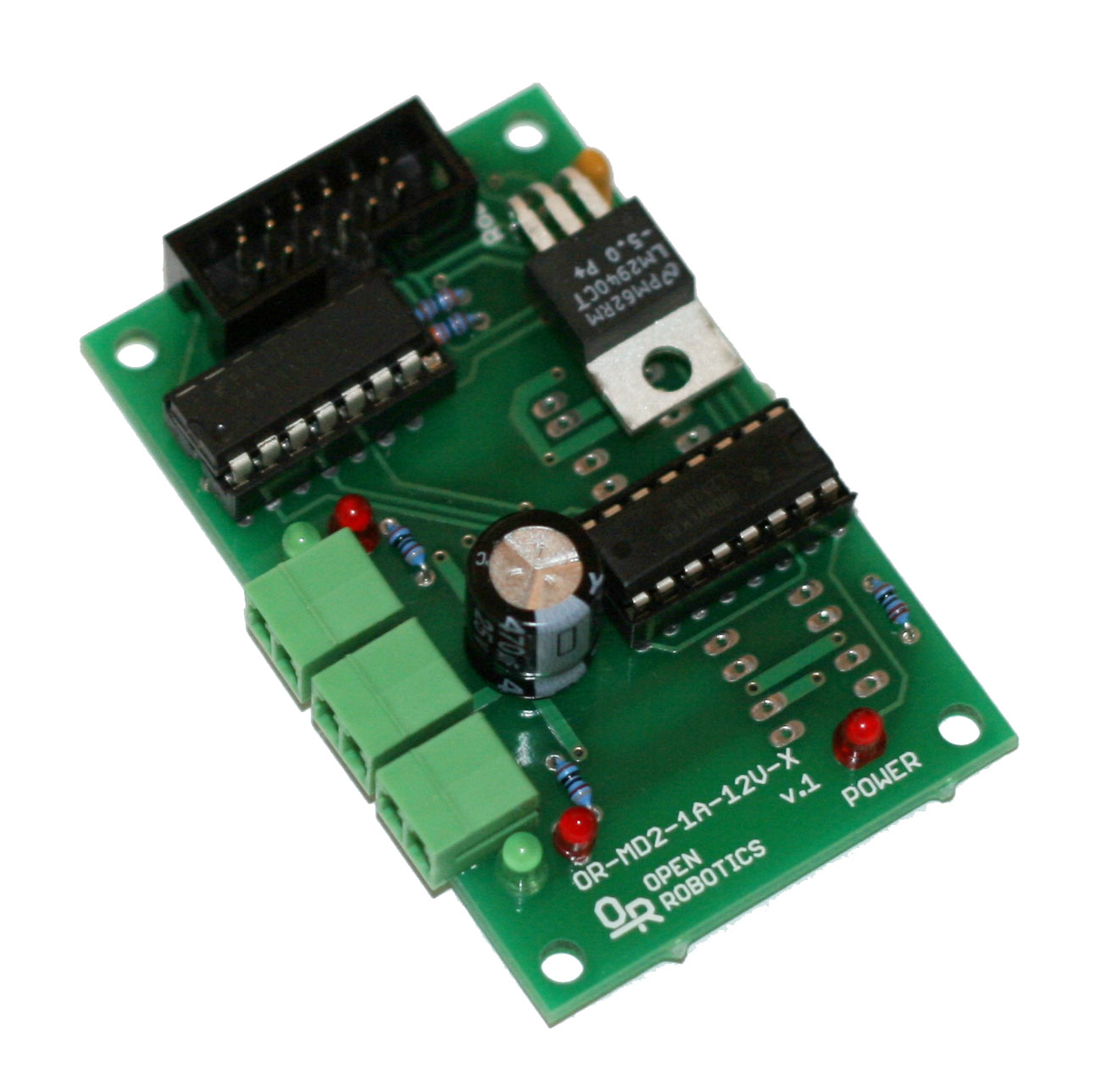

Так, первый модуль собрал, всё на светодиодах проверил, работает, завтра буду проверять на двигателях.

**=DeaD=** » 09 май 2009, 11:22

На двигателях проверил на своей платформе [[OR-MRBT-v2]] - драйвер подогревается при режиме работы тестовой прошивки (из-за стартового тока).
