=DeaD= писал(а):только вот разъемы для сдвоенных энкодеров надо добавить

Это само собой. Я пока только эскиз нарисовал, посмотреть как модули друг над другом встанут.

=DeaD= писал(а):Еще предложение по RX\TX сделать сдвоенный джампер 2х

Сделал

Признаюсь, мне лень читать предыдущие страницы, поэтому может об этом уже говорилось... но нечто похожее уже есть... А именно РобоКом32... Если кто не знает могу дать ссылочку.

батенька вы глубоко заблуждаетесь.
а всё ваша лень...

2sansher: Да, всё именно лень отличия от робокома принципиальны, общего только контроллер и мысль об шине, хотя даже шина тут принципиально по другому сделана и четко описана для совместимости модулей, а в RoboCom32 такого даже близко нет - пользуй любые пины, а потом разгребай дорогой пользователь - какие с какими модулями совместимы будут.

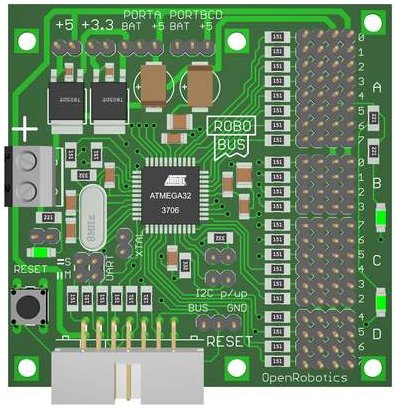

Вот последняя версия.

а у стабов средний вывод разве чуток не торчит?

Точно, торчит Надо конденсаторы подвинуть

Правое верхнее отверстие смещено вверх.

Хорошобы чтоб отверстия были на сетке (на расстояниях) кратной шагу кубиков LEGO - 8 мм. Тогда легко будет и с LEGO стыковать и на металические конструкторы китайсткие прикручивать.

У кого есть конструктор металический - измерьте шаг отверстий ПЛИЗ !

Куда бежать, кому деньги слать, чтобы это уже получить?

У лего штырьки диаметром 5мм - имхо крупноваты отверстия будут на плате

IMHO стыковку с лего или металлом в топку - кому надо поставят пластинку вспененного ПВХ пластика и готово.

Добавлено спустя 5 минут 50 секунд:
Шаг металлических детских конструкторов - 10мм, метизы там М4

Добавлено спустя 48 секунд:
Не вижу смысла делать платы под метизы отличные от М3. (3.2мм отверстия)

У кого есть время - плиз посмотрите схему и плату на предмет всяких косяков.

если не в игле будет то могу )

Не в игле не будет. Если только в картинку экспортировать.

Ща глянем...
