Mazayac писал(а):в связи с недавним пополнением в семействе других хлопот хватает

Поздравляю!!!!!

blindman писал(а):Вот, вариант следующий. Добавил светодиод на питание, питание к ногам МК подвел звездой из одной точки, блокировочные конденсаторы подключил к проводам питания перед выводами МК. Не хотелось с двух сторон компоненты размещать, но видимо придется

Лучше уж с двух сторон размещать компоненты, чем нарушать рекомендации по питанию и кварцеванию

blindman писал(а):Поздравляю ! Теперь конечно не до этого

=DeaD= писал(а):Поздравляю!!!!!

frig писал(а):присоединяюсь к поздравлениям! а кто пополнил? вес, пол? какой по счету пополнятель?

Спасибо
Парень, первенец, 3.750
Добавлено спустя 1 минуту 24 секунды:

=DeaD= писал(а):Лучше уж с двух сторон размещать компоненты, чем нарушать рекомендации по питанию и кварцеванию

Ага, когда у меня была возможность запаивать вторую сторону платы ручками - ставил в разработках блокировочные под чипом - получалось просто замечательно. Теперь монтаж автоматический, и переплачивать за "двустороность" уже не хочется, трамбую все наверху.

Парень, первенец, 3.750

круто! под зиму правда не очень хорошо... но это дело житейское

народ, вы хоть делитесь на какой стадии проект... перекидываетесь архивчиками мало понятными окружающим... пролейте свет в массы

frig писал(а):народ, вы хоть делитесь на какой стадии проект... перекидываетесь архивчиками мало понятными окружающим... пролейте свет в массы

Так не далее как час назад от твоего сообщения на предыдущей странице выложена очередная версия. Куда же более?

Добавлено спустя 9 минут 18 секунд:

blindman писал(а):Вот, вариант следующий. Добавил светодиод на питание, питание к ногам МК подвел звездой из одной точки, блокировочные конденсаторы подключил к проводам питания перед выводами МК. Не хотелось с двух сторон компоненты размещать, но видимо придется

А чего там за красный прямоугольник прямо под МК? Это земля по верхнему слою чтоли? А чего дорожки пересекает по этому же слою?

=DeaD= писал(а):А чего там за красный прямоугольник прямо под МК? Это земля по верхнему слою чтоли? А чего дорожки пересекает по этому же слою?

Это полигон земли. Дай команду ratsnest для пересчета, и он заполнится.

Вот, перенес некоторые компоненты вниз платы. Думаю этот вариант близок к финальному

blindman писал(а):Это полигон земли. Дай команду ratsnest для пересчета, и он заполнится.

Нде... ну и кто из нас двоих вчера только на EAGLE перешел...

Добавлено спустя 1 час 15 минут 6 секунд:
И я бы еще светодиод по питанию перетащил к разъему питания - типа его надо видеть когда втыкаем питание

Читайте доки - они рулез (с) неизвестный фидошник

Светодиод перенесу

У игла оказывается офигительный API и богатый скриптовый язык. Похоже я стану его фанатом

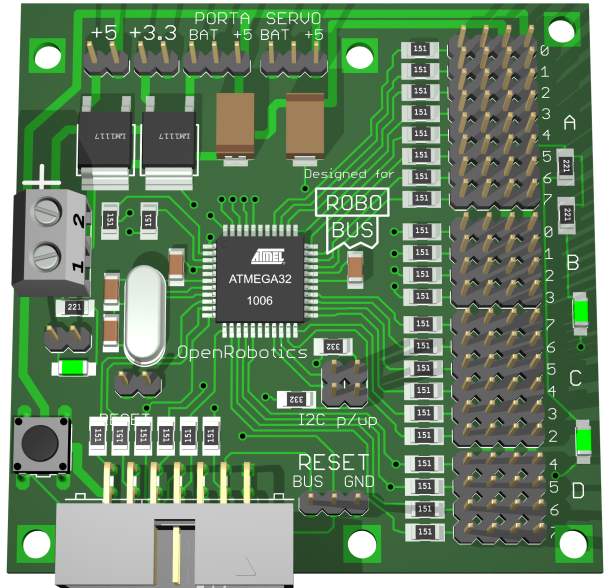

Вот как будет выглядеть плата (сделано с помощью Eagle3D):

Проектик в 3Д приложи !

Вот можно EAGLE 5.2 PRO с таблеткой качнуть - 35 Mb примерно.

И еще на шаре - rapidsh are.com/files/13892 4028/CASOFT.EAG LE.PRO.5.2.0.rar

2blindman: Я просто охреневаю, ты за пару недель освоил игл настолько насколько я даже не начинал думать его осваивать
А уж такие вещи я просто не мечтал вообще из него получать

Добавлено спустя 1 минуту 37 секунд:
2blindman: Думаю джампер для RESET'а надо подвинуть чуть вверх, а IDC-14 чуть правее, а то он не даст нормально в левое нижнее отверстие метизы вкручивать (и винтики и стойки, если над этой платой еще чего-то будет).

avr123.nm.ru писал(а):Проектик в 3Д приложи !

А какой проектик то имеешь в виду? Есть файл .pov , а больше вроде ничего. Ну и там ручками прикрутил подходящие модели корпусов, где не хватало.

=DeaD= писал(а): А уж такие вещи я просто не мечтал вообще из него получать

PROTEUS тоже такое делает.

avr123.nm.ru писал(а):Вот можно EAGLE 5.2 PRO с таблеткой качнуть

avr123.nm.ru писал(а):PROTEUS тоже такое делает.

Одной из причин, почему я перехожу на Eagle, является то, что его можно по-честному юзать бесплатно, да еще и под свободной ОС.

1) Ждамперы подтяжки i2c нужно разнести или сдвинуть, а то не поймешь как перемычки вешать.
2) На ноги регулторов надвинуть площадки под кондеры керамику 0805. Аналогично и параллельно электролитам - можно и 1206.
