Собственно давно пора, вчера накидал схему и плату, сегодня отдал с очередным заказом прототипов в производство, схему вечером выложу, пока только плата, но там особо ошибаться вроде негде в розницу будут точно не дороже 600руб. Для желающих экономить будут доступные голые печатные платы.

Схемка:

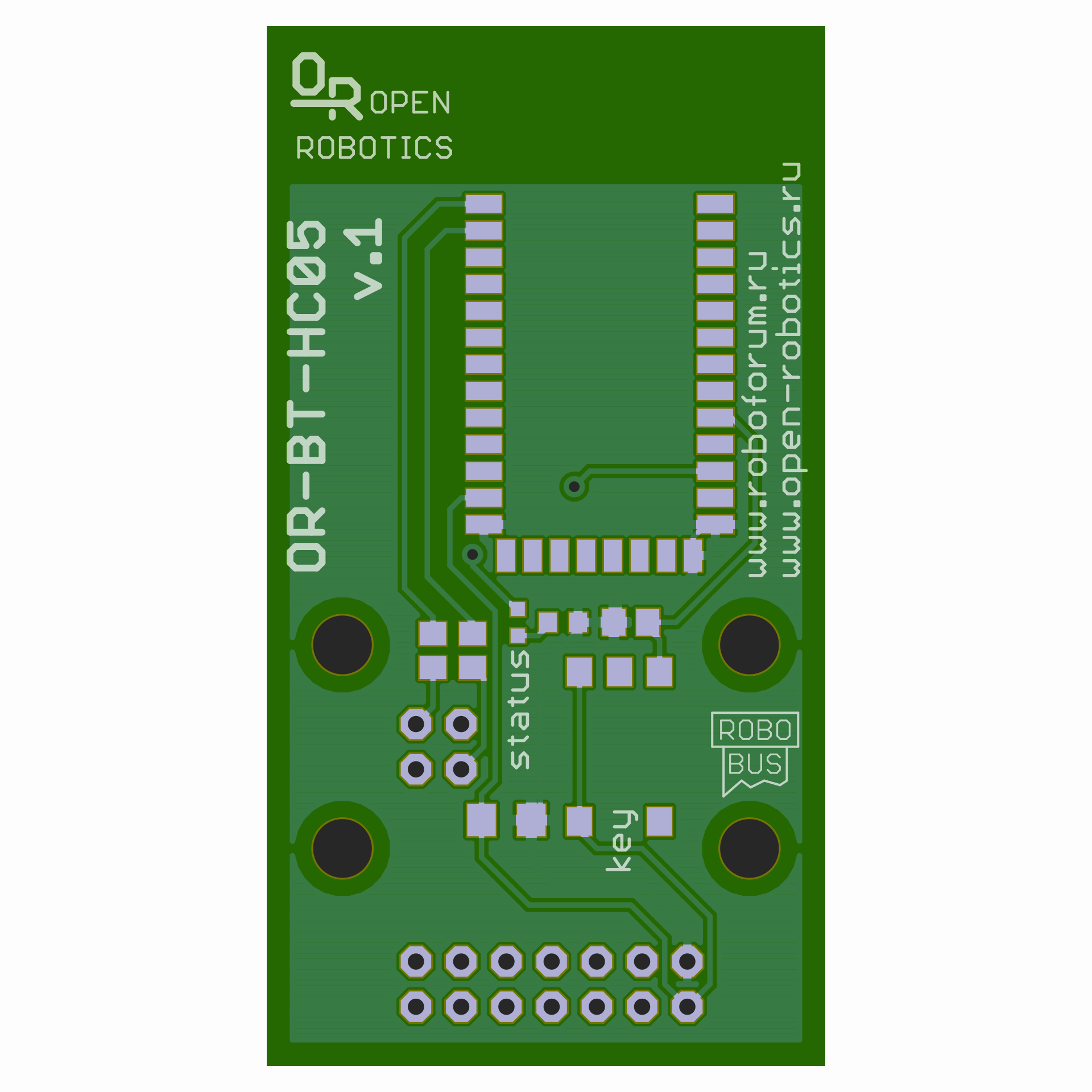

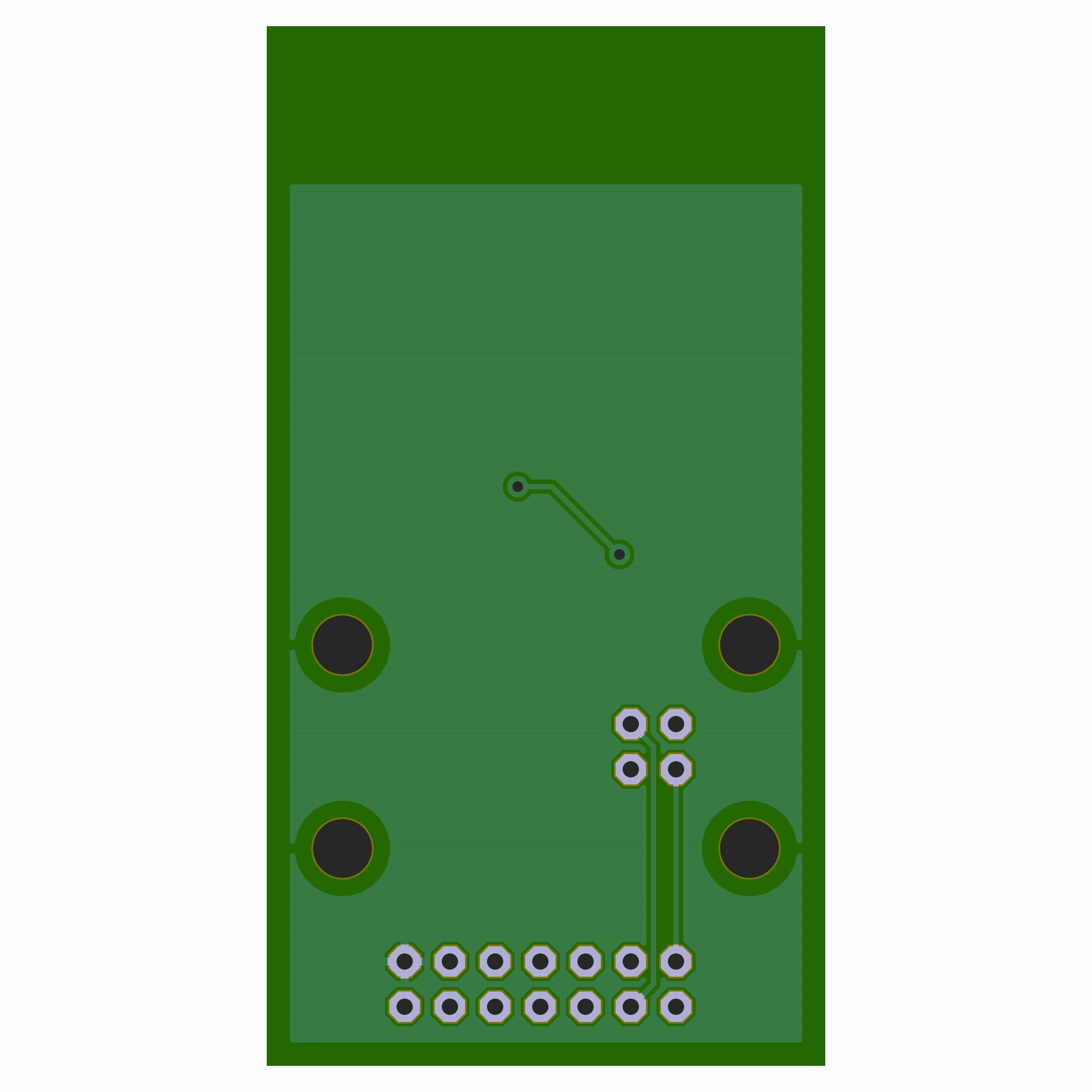

Превью платы:

Давно хотел спросить - а ты с производства уже забираешь с напаянными компонентами? Они сами делают закупку?

Могут конечно всё сами сделать, но думаю за мелкие партии они мне такие издержки вломят...
В общем я пока не пробую на крупных партиях компоненты я закупал, они монтаж только делали.

И в целом при закупке много вопросов возникает "можно ли вот это на это заменить", так что пока не передаю.

т.е. монтаж сам делаешь?

По мелким партиям да, в крупных партиях у нас сейчас только ORduino Nano, OR-AVR-M128-*, OR-USB-UART, OR-BWSENS.
Остальное сам.

Собрал вчера такой модуль и не вкурил, чего с ним надо делать сначала оно нормально нашлось и подцепилось как COM48 + COM60 (судя по сообщениям из менеджера синезубых девайсов), но при этом в системе появилось огромное число COM-портов (типа от 40-го по 60-й), т.к. терминал у меня с портами выше 31 не работает - я поменял через опции номера с 48 на 8 и с 60 на 10 и перезагрузил комп (без этого обычно глюки бывали со старыми микросборками от ЭФО). С тех пор не могу вообще понять, что происходит. 8-й порт не цепляется терминалом вообще, независимо от включена микросборка или нет, 10-й порт цепляется, но ничего не отвечает

У кого есть опыт работы с такими модулями с DealExtrem'а?

Присылай - разберемся )

у меня был китайский блютус...
усб правда
но симптому те же =)
он работал если перезагрузить комп, воткнуть его и не дышать и не пытаться что-то изменить в настройках.
любые действия кроме как передача или приём файла вешали его до перезагрузки.

=DeaD= писал(а):Собрал вчера такой модуль и не вкурил, чего с ним надо делать сначала оно нормально нашлось и подцепилось как COM48 + COM60 (судя по сообщениям из менеджера синезубых девайсов), но при этом в системе появилось огромное число COM-портов (типа от 40-го по 60-й), т.к. терминал у меня с портами выше 31 не работает - я поменял через опции номера с 48 на 8 и с 60 на 10 и перезагрузил комп (без этого обычно глюки бывали со старыми микросборками от ЭФО). С тех пор не могу вообще понять, что происходит. 8-й порт не цепляется терминалом вообще, независимо от включена микросборка или нет, 10-й порт цепляется, но ничего не отвечает

У кого есть опыт работы с такими модулями с DealExtrem'а?

Я с ебая пятидолларовый получил, проверил работоспособность и кинул на полку. Очень важно, что стоит у тебя на компе - енумератор, драйвер, среда. Попробуй снести все, что есть и оставить семерочный енумератор. Если у тебя не семерка - попробуй дрова от BlueSoleil

У меня с BlueSoliel совсем не пошел с HC-04 ни на висте ни на 7, на чистую систему поставил BlueSoliel и не пошло, помогла переустановка системы без него. Вчера пробовал HC-05 на 7, нормально работает со стандартными средствами операционки.

Если там CSR, то SPI в них надо выводить хотя бы на смд-площадки, чтобы подпаяться можно было и отладить. Но вообще блютусы, бывает глючат.
Я обычно убиваю все компорты в виндах и устройства на зубе (их у меня накапливается со временем) и ищу по-новой. Обычно помогает.

XP Home, стек майкрософт

Запинал животное. OS - Win7, родная поддержка BT, терминалка - PUTTY.exe.
По умолчанию работает удлиннителем UART на скорости 9600. Называется linvor, пин 1234.

Прошивка найденным даташитам не особо соответствует.
Сразу после включения моргает светодиод, это значит оно в командном режиме. Подключаемся последовательным портом, я использовал OR-USB-UART, шлейф между модулями без вывертов, пины на БТ модуле стоят поперек платы. Параметры 9600-N-1, можно подавать команды. Команды подаем, заготовив их в clipboard, задержек между символами этот парень не любит. Вместе с тем, подаем их по очереди, команд пачкой он оже не понимает. Далее болдом команды, обычным шрифтом - ответы. Переводов строки не надо.
Итак, для начала:

ATOK

Модуль работает.

AT+VERSIONOKlinvorV1.5

Версия прошивки

AT+NAMEELM_BTOKsetname

Теперь модуль называется ELM_BT

AT+PIN1111OKsetPIN

Переставили пин в 1111

AT+BAUD8OK115200

Теперь скорость 115200.

Выключаем шлейф между модулями, включаем обратно. Putty перестраиваем на скорость 115200.
Пуск->Устройста и принтеры-> Добавление устройства ->Ввести код -> пин 1111 -> ????? -> PROFIT!!!

Отличная новость!!!
Ждем теперь от Антона модулей в серии!!!

Перечитал ветку, подивился проблемам с БТ. Мой небольшой опыт работы с ними говорит - рабочие стеки БТ - это либо в ОС встроенные, либо последнгие версии блюсолей или тошибы. Была пара донглов, которая понималась только тошибой. Родной вендовый БТ стек создает целую кучу ком-портов, которые начинают сами по себе куда-то назначаться. Рассматриваемый модуль у меня всегда занимал 1 com порт. 24 или 25, до и после переименования соответсвенно. Выяснить, куда он сел, можно, для этого просматриваем свойства подключенного БТ устройства в списке устройств БТ. Параметры - 9600 или 115200 (модуль держит больший диапазон, от 1200 до 230400, курите гугль, если понадобится), 8 бит, без четности, 1 стоповый, No flow control.

Добавлено спустя 7 минут 41 секунду:
Да, и еще - неплохо бы на плате перемычку переключатель или еще что-то между выводом 34 и + питания. По доке при замыкании этого дела модуль переходит в режим AT команд на скорости 38400, можно оживлять модули с потерянными параметрами.

В сети валялись статьи, что данный модуль можно перешивать, инструменты вроде бы доступны. Т.е. при некотором энтузиазме вероятно можно сварганить наноробота из БТ-сборки и драйвера двигателей. Благо свободных пинов - завались.

Добавлено спустя 2 минуты 1 секунду:
Куплю-ко я себе еще пару таких сборок... Под нероботский проект... По 7-то бачей...

I have ordered this over a month ago, and till now the order was not fulfilled.

мне вобще через неделю ответили что не жди братишка, в ближайшие несколько месяцев не будет точно, а когда будет они не знают.
