есть простой ДУ выключатель света?

Вопросы не попавшие в другие категории.

Re: есть простой ДУ выключатель света?

Сообщение Myp » 26 окт 2010, 15:32

да да да
именно об этом я и размышляю
зачем все эти навороты сложные с кодированием и микроконтроллерами если надо тупо вкл/выкл

на рассыпухе сделать простой автомат который бы срабатывал при появлении ИК сигнала.

в каждом полупериоде проверять наличие несущей ИК сигнала(например банальные 36 кГц)
если сигнал есть то пускать импульс с полупериода на зарядку конденсатора, после 50 импульсов(или сколько надо) конденсатор заряжается до нужного уровня и срабатывает триггер включающий симистр.
плохо быть глупым :cry: идеи есть, а как сделать незнаю...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17915
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: есть простой ДУ выключатель света?

Сообщение Ito » 27 окт 2010, 23:08

Ну вот хорошо зарядили вы конденсатор а как его назад разряжать? Может проще тсоп нагрузить на счётчик(в 74НС есть D тригера) и самый старший разряд уже управляет светом?
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler

Re: есть простой ДУ выключатель света?

Сообщение flyroman » 28 окт 2010, 14:47

а есть такой счетчик......который считает считает и на ножках единички появляются ......а по превышению....сбрасывается...?

или это как раз и он....?....вот это дело будет....только сколько времени он считает до максимума?....быстро или нет?...если не очень быстро время можно будет регулировать разрядом..на какой разряд поставишь...от этого и время....

Добавлено спустя 43 минуты:
Вот она ключевая фраза "кольцевой счетчик"........http://cxem.net/beginner/beginner18.php
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: есть простой ДУ выключатель света?

Сообщение Myp » 28 окт 2010, 15:05

круть, глядишь к старости начну в электронике разбираться :D
тока надо придумать ограничитель
чтоб после какогото количества импульсов счетчик отключался на пару секунд
ато пока жмёшь кнопку свет будет мигать туда сюда))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17915
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: есть простой ДУ выключатель света?

Сообщение Ito » 28 окт 2010, 19:31

Так просто сделать много разрядов в счётчике, тогда это будет эквивалент конденсатору - старший разряд будет меняться очень редко. Светить можно простым ТВ пультом(если ничего не путаю он какую-то последовательность импульсов выдает - вот это и будут клоки для счетчика).
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler

Re: есть простой ДУ выключатель света?

Сообщение flyroman » 28 окт 2010, 21:25

ага.....и кстати от разных кнопок пульта свет будет включаться быстрее....или медленнее.....а это как пользователю нравится.....подберет себе подходящую кнопку....

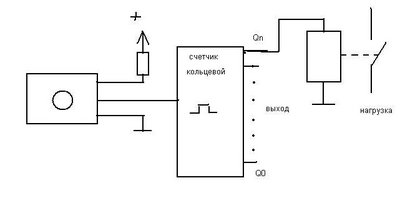

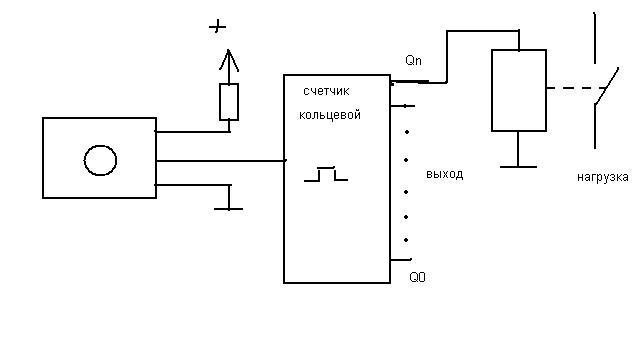

Добавлено спустя 37 минут 38 секунд:


Добавлено спустя 2 минуты 33 секунды:
Ну ка терь придумать надо питание микросхемы и тсопа от 220 вольт...
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: есть простой ДУ выключатель света?

Сообщение Myp » 29 окт 2010, 14:24

случайные переключения каналов будут потихоньку наполнять счётчик и через пару переключений каналов счётчик сработает.
нужно чтоб если счетчик не досчитал до нужного разряда - сбрасывать счет.

питать схему черед диодик резистор и кондёр.
тока реле заменить на чтото менее энергоёмкое.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17915
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: есть простой ДУ выключатель света?

Сообщение Ito » 29 окт 2010, 21:42

Тогда уж проще взять мелкий микроконтроллер чем городить ещё что-то сложное и странное. Ничего проще генератора прямоуолньного импульса, который запускается по первому приходящему сигналу, а спадом осбрасывает счётчик придумать не могу. Но это ИМХО гораздо сложнее одного контроллера и элементарной программы.
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler

Re: есть простой ДУ выключатель света?

Сообщение flyroman » 30 окт 2010, 22:05

Я тоже пока ничего не могу придумать...получается только сложнее....

а что если взять там самый маленький и дешевый мк....ну незнаю например тини13...или как он там.....и просто напросто не читать код кнопки....а по прерыванию насчитывать....не досчитали - сбросили, досчитали- включили... Хотя наверное если делать на МК, то уже можно сделать чтобы и код считал....и разную яркость лампы)))
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
