Датчик ДС-2.

Вопросы не попавшие в другие категории.

Датчик ДС-2.

Сообщение Ito » 03 дек 2009, 03:00

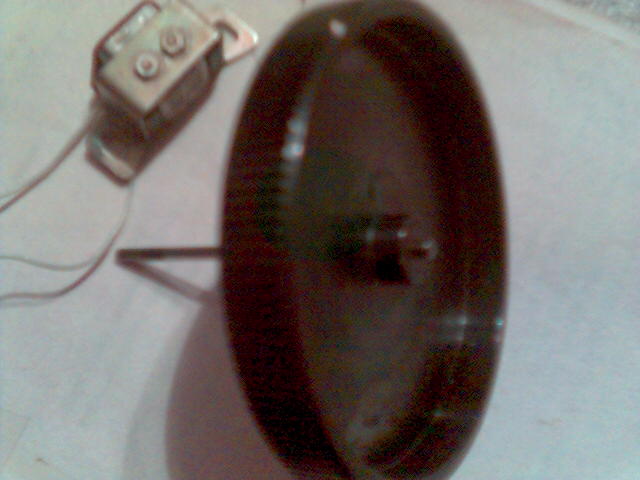

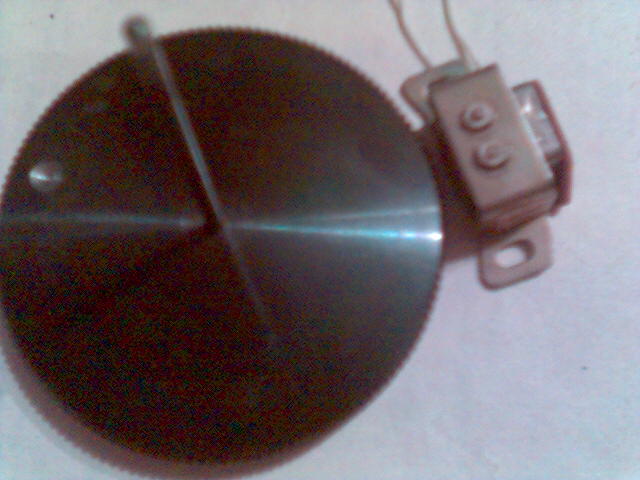

Разобрал старый магнитофон и обнаружил следующую штуку: с торца вращающегося металического колеса находится этот датчик. Тыкнув в него мультиметром обнаружил переменное напряжение пропорциональное скорости вращения. Колесо само магнитом не является.
Вопрос следующий: в чём физика работы этого датчика, откуда напряжение берётся?
Вложения
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler

Re: Датчик ДС-2.

Сообщение Michael_K » 03 дек 2009, 04:07

А колесо магнитится?
Предположу, что в датчике постлянный магнит с мотушкой.
Колесо - магнитомягкий ферромагнетик с зубами.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Датчик ДС-2.

Сообщение Duhas » 03 дек 2009, 07:18

99%

и по сколько колесо зубчатое оно изменяет поле - создает ток...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Датчик ДС-2.

Сообщение Ito » 03 дек 2009, 12:00

Дествительно всё так. Постоянные магниты есть, они между кронштейном и датчиком с двух сторон. Как-то не подумал что зубцы на колесе поле меняют...
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler

Re: Датчик ДС-2.

Сообщение Duhas » 03 дек 2009, 16:08

ну дык меняется геометрия соответственно области напряженности поля меняются... ну как-то так ) я уже забыл термины физики нужные )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Датчик ДС-2.

Сообщение SSG » 04 дек 2009, 18:33

ЭДС в катушечке генерируется :)
I live My life!
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Re: Датчик ДС-2.

Сообщение Duhas » 04 дек 2009, 19:49

это следует из изменения поля )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
