Proteus

Сообщение skabio » 03 фев 2009, 00:53

Доброго всем времени суток!
Господа, откликнитесь, кто-нить кто юзал proteus,
проблема в общем в следующем - понадобилось мне развести платку переходник с QFP64 на DIP64 для меги128,
типа как здесь http://www.avrfreaks.net/index.php?module=Freaks%20Tools&func=viewItem&item_id=940
замутил схемку,

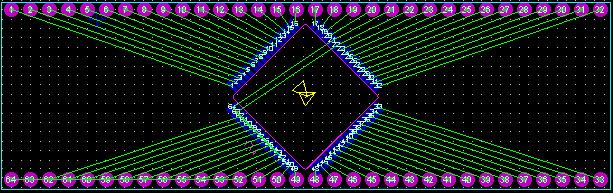

макет до трассировки

начал разводить и оказалось что дорожки в этом протеусе рисуются только перпендикулярно.

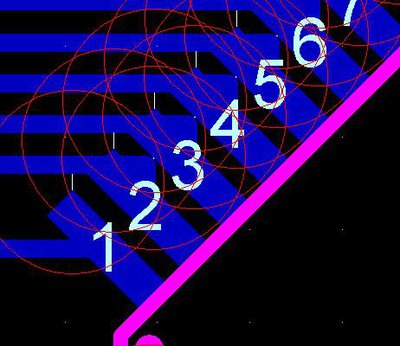

фрагмент выводов меги, где видно пересечения дорожек из-за "прпендикулярности" разводки

Как видно на рисунке мега перевернута на 45гр и из-за этого дорожки пересекаются,

так вот как заставить протеус рисовать под углом или это нальзя сделать совсем??

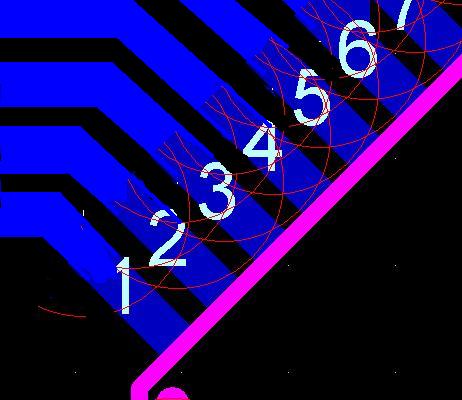

такого поведения хотелось бы добиться от протеуса


Сам то на протеус недавно подсел в основном из за его мега способности эмулировать работу нескольких контроллеров в схеме, да и еще, реально ли эта прога так мало документирована - облазил все магазны включая буржуйские - ни одной книги!!! :o Мож не так ищу? :unknown:
skabio

Сообщения: 2
Зарегистрирован: 02 фев 2009, 23:41
Откуда: moscow

Re: Proteus

Сообщение SMT » 03 фев 2009, 01:46

на http://proteus123.narod.ru не заходили?
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Proteus

Сообщение avr123.nm.ru » 03 фев 2009, 12:08

По PROTEUS уже есть топик у нас на форуме.

А вот топик по разводке плат в PROTEUS на другом форуме - http://kazus.ru/forum/topics/10060.html
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Proteus

Сообщение skabio » 03 фев 2009, 13:41

SMT писал(а):на http://proteus123.narod.ru не заходили?

заходил, к сожалению нужной инфы нету
skabio

Сообщения: 2
Зарегистрирован: 02 фев 2009, 23:41
Откуда: moscow
