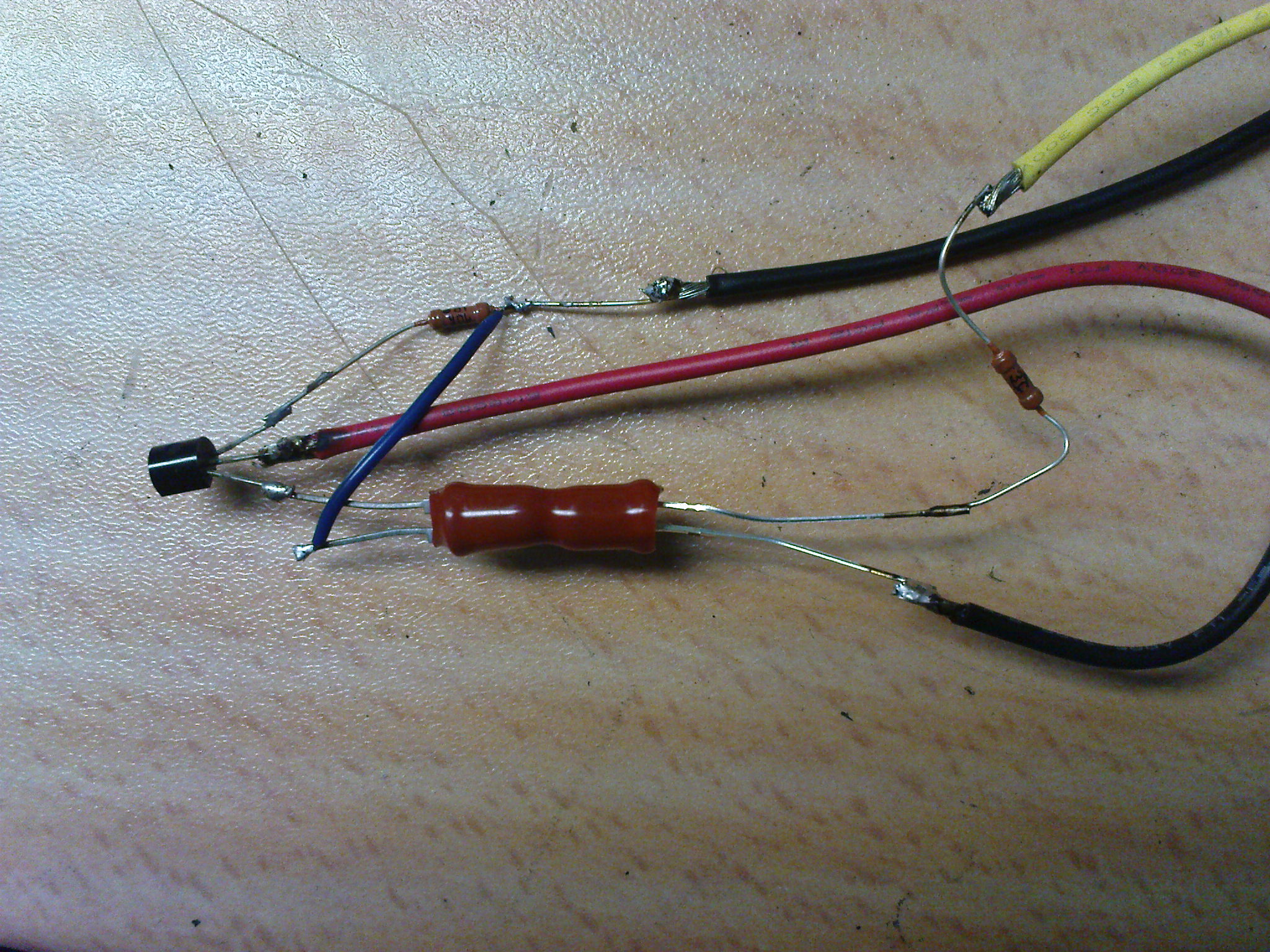

Люди, помогите со схемкой, а то что то не могу умом дойти. Суть такова, пытаюсь закончить тахометр для авто. Сами мозги готовы, не могу состыковать их с машиной. В качестве сигнала оботов двигателя буду испольховать диагностический разъём (на toyota есть такой, думаю и у других брэндов тоже). Импульсы имеют прямоугольную форму, меняя напряжение от 0 до 12 вольт. Чтобы не попалить моё изобретение подумал о гальванической развязке. Хотел использовать оптопару, но не нашел. Собрал свою - это яркий светодиод белого цвета, торцом к нему на термокембрике посадил фотодиод (марку не помню). Светодиод включил последовательно с сопративлением, чтобы не спалить от перенапряжения. При подачи напряжения на светодиод - у фотодиода на выходе 0.2 вольт. На МК сигналы хочу подавать: лог нуль - 0 вольт, лог единица - 4-5 вольт. Собрал схемку, что пришла на ум, но как и подозревал не работает как надо. Помогите я знаю, схема ужасна, поправьте.
< avr123 > "поправка" там - viewtopic.php?f=7&t=4948&p=73147#p73147
