собсно наковырял эту штукенцию
из ксерокса
тама как обычно схема управления лазером и зеркальца на моторчике


вопрос 1. а там лазер какой стоит? ну тоесть он там красный красивый и его видно или хрень какаянить ультрафиолетовая? а какой он мощности?
вопрос 2. а можно его какнить включить используя родную схему? мб ктонить слышал о таких прецендентах?

А картинки есть или это я их не вижу?

не катинок нету

а чо там фоткать то?
они все одинаковые =)

посередине круглый мотор с 6гранным зеркалом
сбоку лазер с линзочками
сверху пара пластиковых линз плоских и 2 зеркальца

лазер светит на зеркало, зеркало крутится

Я вот недельки 2 назад то же загорелся всякими лазерными штукенциями, ну там спички поджигать по оргстеклу гравировать, но потом подумал ну его зрение дороже, тем более лазер может излучать в невидимой части спектра, что не мешает ему портить зрение. Да и все кто занимался мощными лазерами жалуются что вечно нахватаются отраженных зайчиков.
Вот а еще есть в инете статья про лазер на органических красителях так им мона даже в фольге дырки делать вот.
П. С. Не совсем правда по теме за то много.

этот лазер на огранических красителях боян ещё советский =)
я про него ещё в школе читал =)

Добавлено спустя 31 минуту 18 секунд:
толи я гуглом пользоватся неумею
толи реально такая дурацкая идея тока у меня в голове появилась

тоже есть такая штука. Лазер там стоит, судя по точке совсем слабенький, около 1 мВт. При 2.7В фокусировал в точку, видна была на расстоянии 10 см, не больше ((
P.S. а ктонить сам собирал органические лазеры? Есть успехи?

По поводу лазеров поищи в нете, там народ такое собирает

ага, если верить слухам, лазеры из двд-резаков прожигают бумагу и рвут резиновые шарики =)))))))

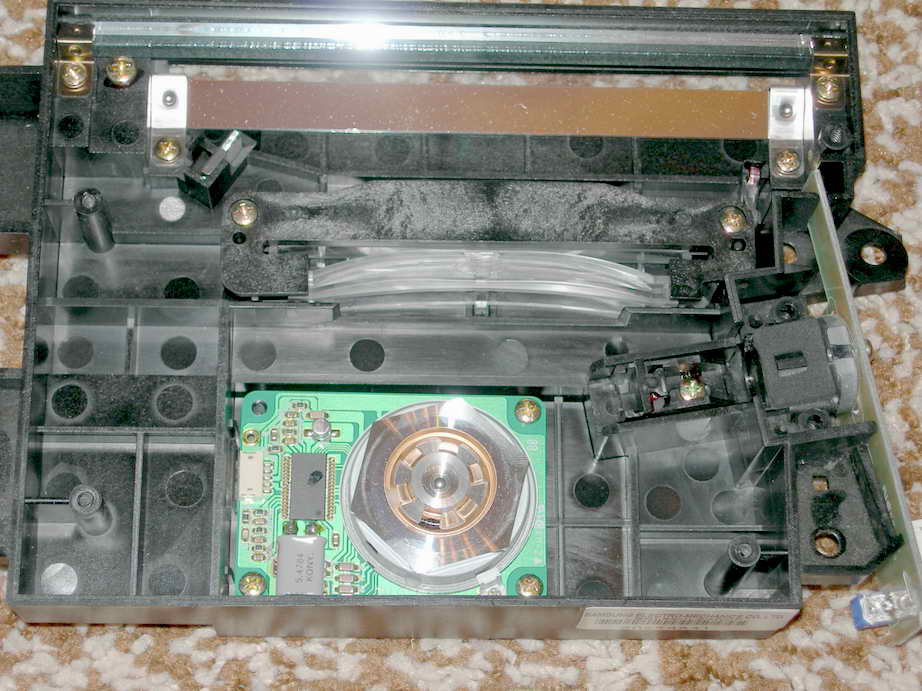

вот короче припёр домой

явно виднно зеркало

там справа под углом видно оптическую ситему от лазера

Кстати, что за мотор вращает это зеркало? Я думал шаговый, но у меня зверь какой-то: само зеркало с движком собрано в герметичном блоке, из которого выходят проводов 16, не меньше! И кроме движка в этом блоке, я уверен, больше нет ничего!

хз
у меня обычный 3х фазник


кстати микра забавная
на неё подаётся напряжение и выставляется скорость вращения перемычками
а она уже сама следит чтоб мотор крутился
тоесть тупо подал напряжение и мотор крутится =)

Обычный контроллер со встроенными силовыми мостами )) Только перемычки - это не круто, ими ведь можно выставлять несколько дискретных значений скорости

в данном случае круто =)
напряжение подал, и сигнал старта
и она всё делает что надо
для точной техники самое то

Добавлено спустя 5 минут 27 секунд:
чёрт ну короче никто не знает какого цвета там лезер стоит и можно ли его както зажечь...

У нас на работе зеленого в 2-х ксероксах.

цвет лазера???

а ты чо туда заглядывал?

или это лапа подсветки зелёным из под крышки светит
