TomaT писал(а):Ха, ремонтопригодность, вы радиостанцию Р-107М разбирали? Тама куча модулей, когда меж двумя платами торчком деталей понапаяно... Вот это жесть..

нее, тогда я еще совсем глупый был, самое крутое теллевизор разбирал, да и сейчас мало что изменилось

Guriy писал(а):... В детстве я как-то модуль нашел, полностью залитый эпоксидкой в кубик. Только разъем торчал. Что это было - не знаю - разбил нафиг, потому не сохранилось.

В осциле каком-то, типа С1-117 или что-то вроде, блок питания второго анода так сделан был.

я нашел у себя в закромах такую конструкцию,
как фотик найду выложу

Digit писал(а):

avr123.nm.ru писал(а):Да, я разделил.
История там: История макетирования.

ну ну , а мужики то не знают, среди новых тем этой нет. счас будет

номано

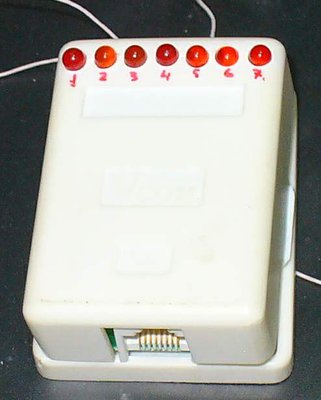

А и чё это такое?.. с лампочками...

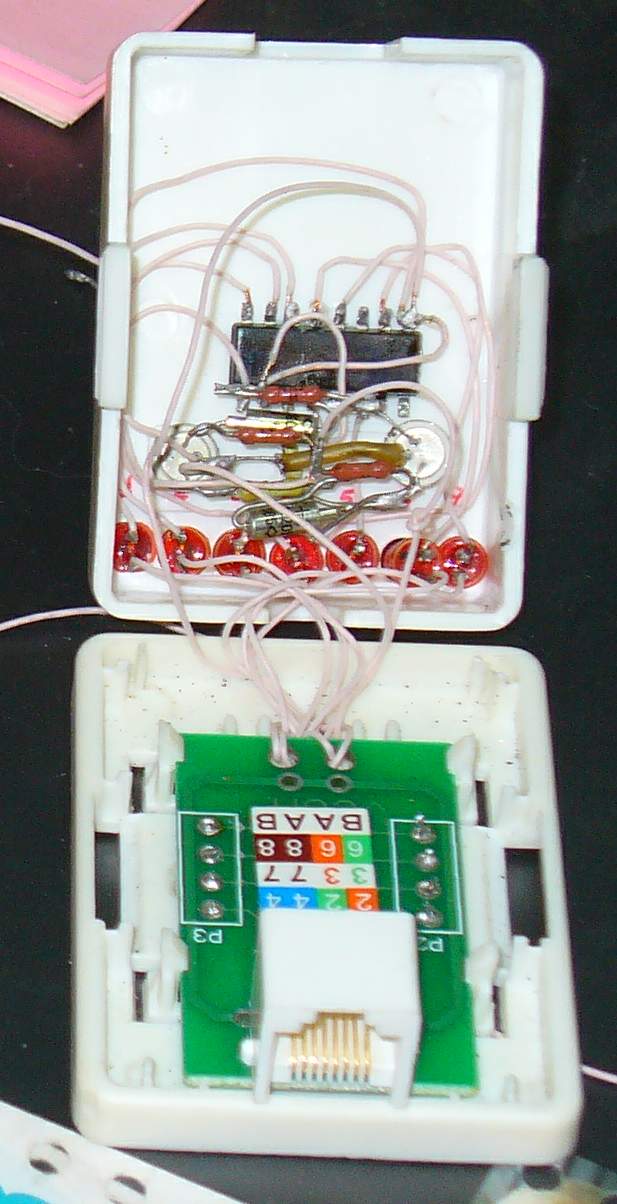

это тестер витой пары, генератор на кт312 и на не устоновленной микросхеме - вроде десятичного счетчика. собран гдето в 1999-2000 годах для тестования сетки по дому, было много проблем - пришлось придумать эту штуку.
Это дело счас не работает и ремонтироваь нет ни какого желания

а зачем генератор? с одной стороный розетка которая коротит каждую пару, а с другой батарейка и 4 светодиода.

с одной стороны такая же коробочка со светодиодами пассивная(св_диоды с ограничительным резистором) с другой активная. диоды зажигаются по очереди, если какой либо не горит или последовательность переключения меняется сразу понятно где накосячил. Косяков было много с непривычки. Один провод - 8й, используется как общий. Счетчик до 10, после последнего диода пауза пару секунд и все с начала. С коротышами конечно тоже рабочий вариант, видели бы вы глаза родителей пацаннов присутствующих при тестировании сетки . Эксклюзивный прибор, я собой гордился на весь двор. Вопросов: за что деньги собирал, не возникло.

дааа
зачотная конструкция

у нас тож такая была в СОТЕСе кода сетки тянули...


а ещё была более убойная, там акумулятор свинцовый и 8 тумблеров в ряд
чтоб на дальние дистанции проверять =)


заодно можно было обмениваться командами
типа моргнул 3 и 7 лампочкой напарнику в другом доме значит пускай идёт ко мне
моргнул другими значит сам иду
и т.п.


потом ужо рациями обзавелись...
