Re: Макетная плата - простая и удобная

Сообщение rig » 16 ноя 2007, 15:15

TomaT писал(а):Ха, ремонтопригодность, вы радиостанцию Р-107М разбирали? Тама куча модулей, когда меж двумя платами торчком деталей понапаяно... Вот это жесть.. :o

нее, тогда я еще совсем глупый был, самое крутое теллевизор разбирал, да и сейчас мало что изменилось :wink:
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Макетная плата - простая и удобная

Сообщение TomaT » 16 ноя 2007, 17:01

Guriy писал(а):... В детстве я как-то модуль нашел, полностью залитый эпоксидкой в кубик. Только разъем торчал. Что это было - не знаю - разбил нафиг, потому не сохранилось.

В осциле каком-то, типа С1-117 или что-то вроде, блок питания второго анода так сделан был.
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: Макетная плата - простая и удобная

Сообщение rig » 16 ноя 2007, 21:45

я нашел у себя в закромах такую конструкцию,
как фотик найду выложу :Yahoo!:

Digit писал(а):
avr123.nm.ru писал(а):Да, я разделил.
История там: История макетирования.

ну ну , а мужики то не знают, среди новых тем этой нет. счас будет



Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: История макетирования

Сообщение MegaBIZON » 17 ноя 2007, 00:49

номано :)
А и чё это такое?.. с лампочками...
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: История макетирования

Сообщение rig » 17 ноя 2007, 01:00

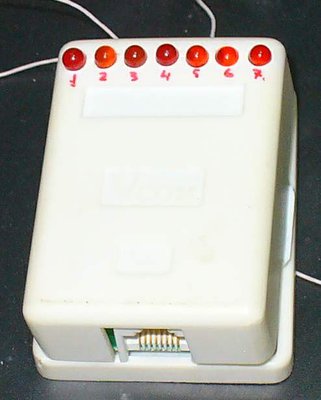

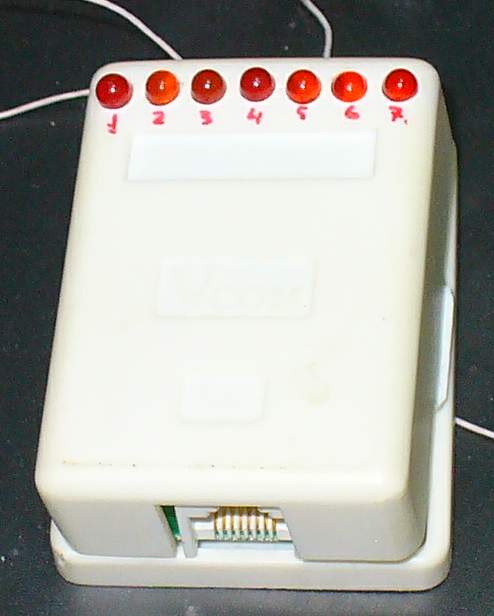

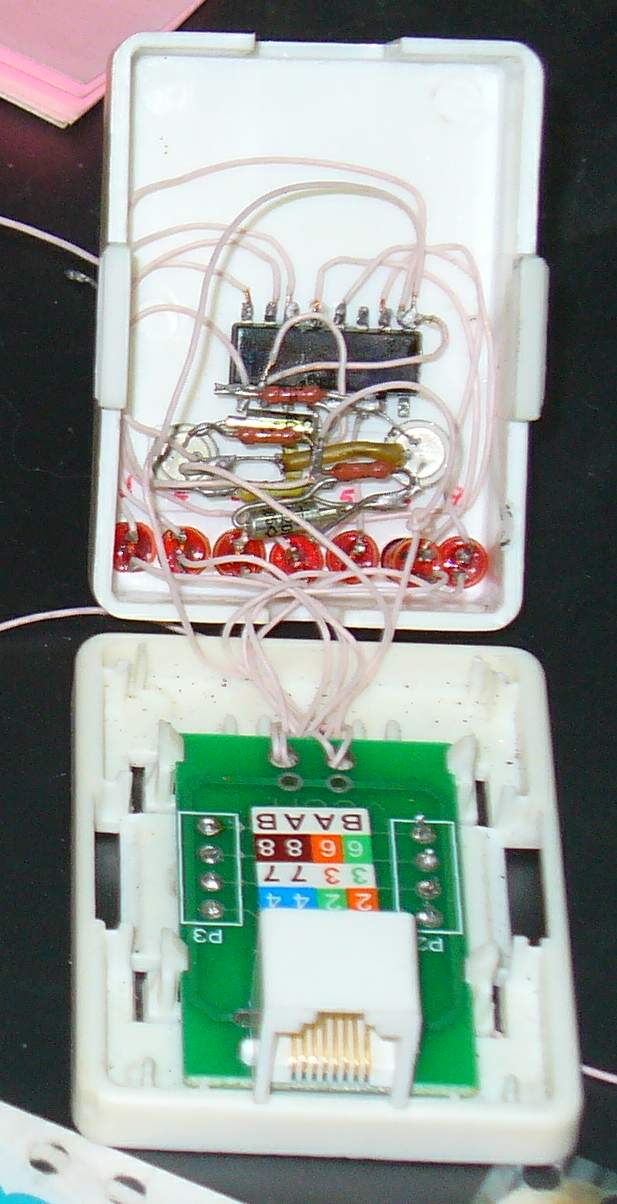

это тестер витой пары, генератор на кт312 и на не устоновленной микросхеме - вроде десятичного счетчика. собран гдето в 1999-2000 годах для тестования сетки по дому, было много проблем - пришлось придумать эту штуку.
Это дело счас не работает и ремонтироваь нет ни какого желания :pardon:
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: История макетирования

Сообщение Master » 17 ноя 2007, 12:24

а зачем генератор? с одной стороный розетка которая коротит каждую пару, а с другой батарейка и 4 светодиода.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: История макетирования

Сообщение rig » 18 ноя 2007, 07:29

с одной стороны такая же коробочка со светодиодами пассивная(св_диоды с ограничительным резистором) с другой активная. диоды зажигаются по очереди, если какой либо не горит или последовательность переключения меняется сразу понятно где накосячил. Косяков было много с непривычки. Один провод - 8й, используется как общий. Счетчик до 10, после последнего диода пауза пару секунд и все с начала. С коротышами конечно тоже рабочий вариант, видели бы вы глаза родителей пацаннов присутствующих при тестировании сетки :shock:. Эксклюзивный прибор, я собой гордился на весь двор. Вопросов: за что деньги собирал, не возникло. :P
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: История макетирования

Сообщение Myp » 21 ноя 2007, 00:07

дааа
зачотная конструкция

у нас тож такая была в СОТЕСе кода сетки тянули...


а ещё была более убойная, там акумулятор свинцовый и 8 тумблеров в ряд
чтоб на дальние дистанции проверять =)


заодно можно было обмениваться командами :lol:
типа моргнул 3 и 7 лампочкой напарнику в другом доме значит пускай идёт ко мне
моргнул другими значит сам иду
и т.п.


потом ужо рациями обзавелись...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17922
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
