А триггер Шмидта легко спалить?

Вопросы не попавшие в другие категории.

А триггер Шмидта легко спалить?

Сообщение Guriy » 13 ноя 2007, 14:43

А то как-то он некузяво себя ведет.
Вначале нормально работал, потом его переклинило - датчик с одной стороны все время 0 давать.
Перекинул на следующий - заработало, правда не долго, после этого второй датчик начал все время 1 давать.
перекинул его - поработало - оба перестали подавать признаки жизни :crazy:
Аватара пользователя
Guriy

Сообщения: 122
Зарегистрирован: 13 окт 2007, 14:07
Откуда: Украина, Киев

Re: А триггер Шмидта легко спалить?

Сообщение Victorovych » 13 ноя 2007, 16:12

Похоже хана, а вобще что за триггер, что за датчик? Мб схему нарисуешь?
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: А триггер Шмидта легко спалить?

Сообщение Guriy » 13 ноя 2007, 16:51

Victorovych писал(а):Похоже хана, а вобще что за триггер, что за датчик? Мб схему нарисуешь?

я ее лучше из апнота скопирую :)

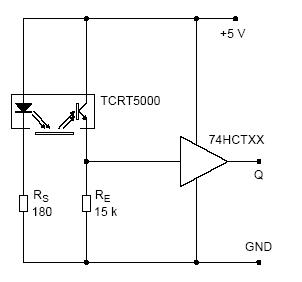

Единственное отличие - у меня Rs - 150 и датчик TCRT1000
