Ну, по крайней мере я смеялся...
Прикупил как-то давно такую заряжалку и к ней 3 штуки таких батареек.

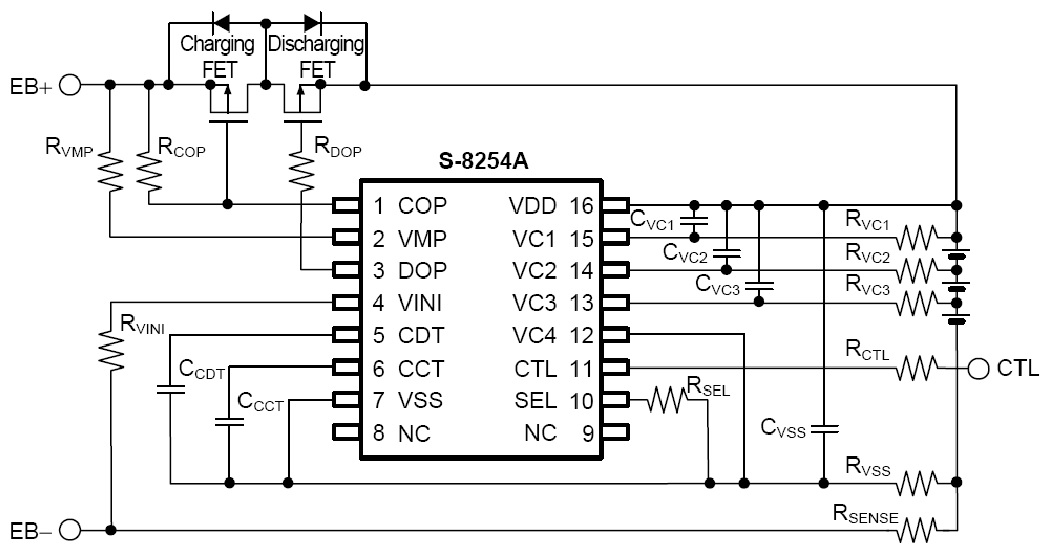

Долго они у меня валялись, решил пустить в дело. Припаял к платке, контейнеры для акумов, все собрал, включил - не работает. Выхода нет. Хотя батарейки вроде заряжены. Ну, мыж инженеры. Нарыл схемку в инете, стал в нее осциллографом тыкать:

Тыкал тыкал, тык-мык, тык-мык.....

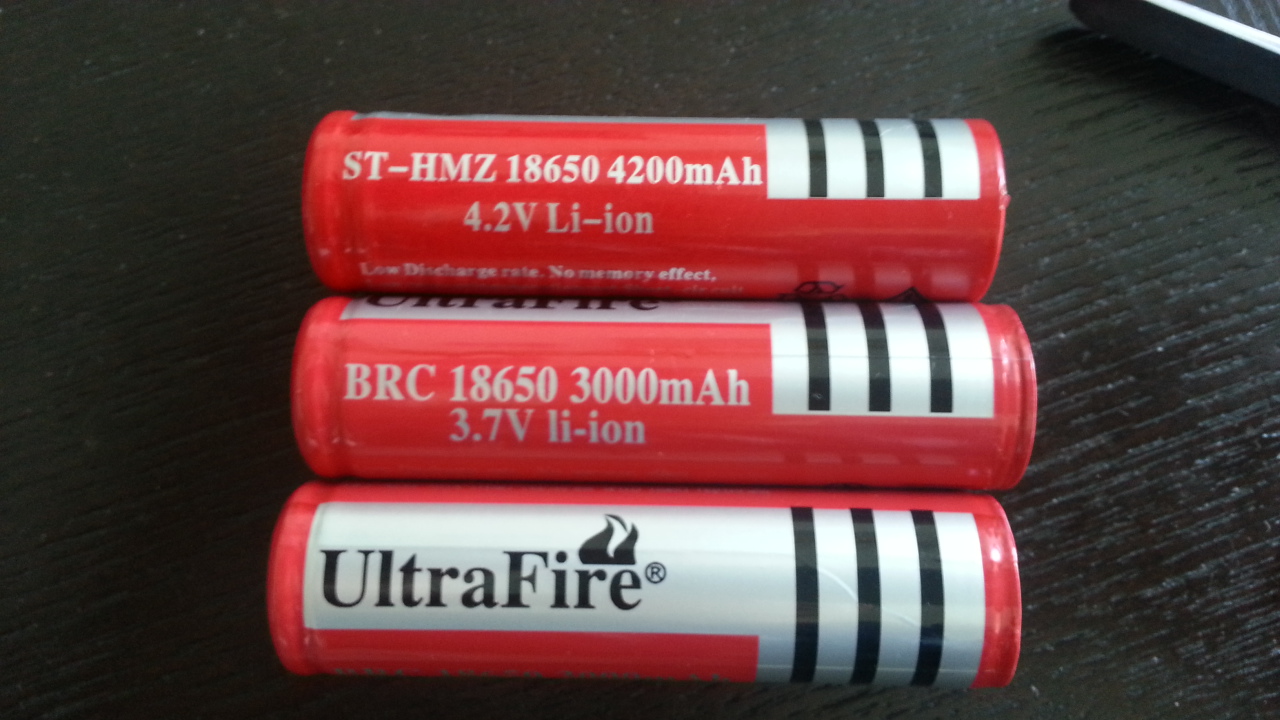

Потом дотыкался до того, что наконец замерил точное напряжение на батарейке: 4.2v, блин. И только тогда удосужился разглядеть ее внимательно. Вместо 3.7V 4000mAh - 4.2V 4200mAh! Я даже не знал, что такие бывают! Вот я баклан, полдня провозился....

а в чём прикол то? PCM не работает? в этих ситуациях не стоит использовать контейнеры, слабые они,контакт плохой, только сварка или пайка. В батарейках говно, 4,2А\ч туда никак не вместить за такую цену.

4.2 это напряжение заряженной батарейки, 3.7 напряжение разряженной.
в маркировке пишут напряжение разряженной.

ищи почему плата не работает.
возможно её надо "пнуть", тобишь после сборки батареи подать ненадолго напряжение на вход, чтобы она разблокировалась.

чуть популярней использовать слова максимальное, минимальное и номинальное. разряженная это иногда до 2.5в. 4,2в это да, блин. есть режим заряда для использования, т.е. вплоть до полного, как в данном случае. а есть режим заряда для хранения, в котором заряжают примерно в пределах 60-90% (от банки зависит + разные производители, как банок, так и электроники, немного расходятся во взглядах).
если покупать как можно дешевле и фиолетово, что вообще пришлют, таки да, можно на всяких али и наебеях покупать. а если нужны качественные аккумуляторы, есть более-менее точное понимания нужных параметров и соответствие им банок, так и покупать нужно в более адекватных местах. из более-менее нормальных мест на данный момент это, допустим хоббикинг и гиарбест. ещё могу намекнуть, что перед покупкой и тем более прикручивания какой-то там фень-хрень платки балансера/защиты нужно хотя бы немножко покопать в сторону параметров конкретного аккумулятора и отсутствия/наличия (и какая именно) защиты в банке/паке.

сколько юзаю 18650, там все были 4.2, откуда 3.7-то?
и да - это не зарядка, а схема защиты
и правда смешно

Батарейки реально на разное напряжение.
Схема защиты следит, чтобы они не перезарядились, и определяет заряд по напряжению. Ток заряда схема защиты не регулирует. Он определяется блоком питания. Почему не включает выходной мосфет пока не понял. Видимо защита от повышенного выходного напряжения. Контейнеры для проверки. В роботе предполагается на сварке. Правда не знаю как приварить.

Мда, китайцы такие китайцы, чего только не напишут на аккумах...

Scorpio писал(а):


Батарейки реально на разное напряжение.

батарейки одинаковые, просто в одном случае китаец написал напряжение на разряженной, а в другом случае напряжение на заряженной.

Точно? 3.7 у меня только 2 штуки из фонарика. Штатная (от фонарика) заряжалка никогда не заряжает их до 4.2V. Максимум 3.8 после зарядки.
Я вот гляжу на схему РСМ... для выхода должен открыться мосфет, подключенный к DOP. Для этого потенциал на его затворе д.б больше, чем на истоке.Так? Как это вообще возможно, если чип питается тем же напряжением, что и исток мосфета?

Scorpio писал(а):Как это вообще возможно, если чип питается тем же напряжением, что и исток мосфета?

Там транзисторы p-fet (стрелка наружу), открываются нулем, исток на плюсе питания.

короче пока PCM в режиме хранения, надо подать питание хотя бы с минимальным зарядным током, контроллер увидит что хватит отдыхать выйдет из режима хранения, появится питание на выходе PCM

это я ему ещё вчера советовал, пнуть сборку от зарядки, но не хочет почему-то.

Добавлено спустя 1 минуту 30 секунд:

Scorpio писал(а):заряжалка никогда не заряжает их до 4.2V. Максимум 3.8 после зарядки.

выброси её, она не работает.

если есть даташит, посмотреть, можно ли подрихтовать обвесе микры.

не надо там ничего рихтовать, надо просто включить и пользоваться.

Scorpio писал(а):Контейнеры для проверки. В роботе предполагается на сварке. Правда не знаю как приварить.

Осторожнее с привариванием. У меня с первого раза не получилось и аккумулятор, на котором я тренировался, полыхнул в руках. В результате я скакал с горящим аккумулятором, пожег немного пол в мастерской, надышался газами. Решил, что купить с уже приваренными контактами обойдется дешевле. При покупке в nkon.nl есть опция - приварить контакты в конфигурации U или Z:
