Ищю логический анализатор с Ethernet интерфейсом

Вопросы не попавшие в другие категории.

Ищю логический анализатор с Ethernet интерфейсом

Сообщение Aseris » 29 июл 2016, 12:23

Ищю надежный логический анализатор с Ethernet интерфейсом. Либо с возможностью писать логи на карту. Может кто что нашел для себя интересное.

Задача долгое время (недели) наблюдать за поведением оборудования. USB анализаторы имеют проблему что USB отваливается от наводок запуска нагрузок, переключений реле, или просто от кривизны драйверов или софта.

Что уже опробовано LabJac - нестабилен в долгой перспективе, его драйвер иногда его теряет.
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Ищю логический анализатор с Ethernet интерфейсом

Сообщение ALS » 29 июл 2016, 13:47

А какая скорость записи требуется ? Сколько каналов нужно ?
Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Ищю логический анализатор с Ethernet интерфейсом

Сообщение Angel71 » 29 июл 2016, 13:55

если ничего не найдёшь, может пригодится что-то из самоделок на подобии такого http://hackaday.com/2015/02/19/turn-your-beagleboneblack-in-to-a-14-channel-100msps-logic-analyzer/
Аватара пользователя
Angel71

Сообщения: 10641
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ищю логический анализатор с Ethernet интерфейсом

Сообщение Aseris » 01 авг 2016, 14:56

Скорость записи - до 1000 семплов в секунду на цифровых I/O, плюс хорошо бы возможность слушать SPI/I2C/UART там до 3 mbps

Самоделки не рассматриваются так как можем и сами разработать и произвести но это время.Плюс большинство самоделок тестированы на столе и краткое время.
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Ищю логический анализатор с Ethernet интерфейсом

Сообщение Angel71 » 01 авг 2016, 18:10

под самоделками как раз и подразумевалось, что основываясь на каком проекте самим сделать. хотя с такими низкими параметрами даже и подглядывать смысла 0 по модулю - 32я стм такое легко вытянет и простенького кода там не особо будет. хотя если проблема только из-за помех, так можно же просто экранировать логгер и отфильтровывать помехи. и кстати в винде иногда проблеммы возникают, если система отключает питание по юсб. можно попробовать заглянуть в что за настроки плана электропитания и запретить временное отключение юсб.
Аватара пользователя
Angel71

Сообщения: 10641
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ищю логический анализатор с Ethernet интерфейсом

Сообщение elmot » 02 авг 2016, 16:56

эзернет же просют. видимо гальван развязка нужна. в целом стмы и такое могут, но тока с внешним обвязом. и морочиться опять же надо много.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Ищю логический анализатор с Ethernet интерфейсом

Сообщение Angel71 » 03 авг 2016, 11:16

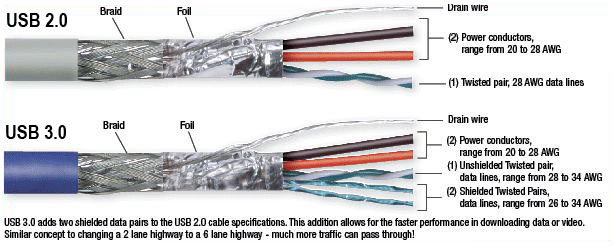

просят-то просят, но гор ссылок на эзернет логгеры пока не наблюдается. так что остаётся или ждать или пробовать искать другие варианты. если есть сильные наводки, не помешает проверить, а в них ли дело. осцил, экранирование самого логгера и/или убирать помехи со входа - гальваническая развязка теми же "бусинками", защитные esd микры, замена шнура на более подходящий или ещё чего, в зависимости от происходящего на входах. в стандарте же есть и про феншуй, примерно так выглядит

хороший экранированный юсб шнур дороговато может стоить, так что можно и из витой пары сделать. покажет осцил ещё и проблемы по питанию, так lc-фильтр по питанию или более радикально, пустив допустим 12в и рядом с логгером dc-dc на 5в.
с софтом особо возиться смысла мало, так что максимум это перепроверить, отключает ли операционка питание. а дальше уже проще заказать другой недорогой даталоггер (тот же клон saleae на али) и начать свой пилить логгер, ну или хотя бы пока просто поискать готовые проекты, допустим на стм32 - может частично или полностью устроит. а на карту, по юсб, эзернету или ещё чему то уже дело такое.
Аватара пользователя
Angel71

Сообщения: 10641
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ищю логический анализатор с Ethernet интерфейсом

Сообщение Aseris » 03 авг 2016, 17:28

Ага в клеть фарадея и комп логующий :crazy:
И приковать к нему разработчика драйвера/софта хай на бумагу пищет показания.

Там не все так просто, и токовых петлей оч. много. Плюс все оборудование находится в помещении с повыщеной влажностью и темперантурой. Плюс еще куча разных условностей - поетому и просил подсказать логер на езернете.
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Ищю логический анализатор с Ethernet интерфейсом

Сообщение Angel71 » 03 авг 2016, 18:01

вариантов эзернет логгеров как видите ни у кого пока нет, так что или ждать дальше или искать другие варианты. никто же не уговаривает и не заставляет, просто мысли в слух. всё очень просто. если глючный софт или железо, его нужно заменить и не обязательно что бы он был с эзернетом. а если дело в помехах на проводах и не существует способа от них избавиться, значит не поможет и эзернет. вариант с сильно жуткими помехами на логгер и железку к которой он подключается как бы не актуален - были бы настолько сильные помехи, так тот же комп или куда у вас логгер подключается, давно бы начал как минимум сильно глючить. как от помех на проводах избавляться, то уже другой вопрос, вариантов более чем, хоть менять железные провода на оптику (намекаю, что при малых битрейтах это уровень самоделок, а так есть и готовые "удлинители юсб" на оптике, иногда их называют "usb optical cable"). и не обязательно же логгер тянуть поближе поближе к месту съёма информации, вполне можно прокинуть сигналы к логгеру. а делать свой логгер это конечно вариант, только есть ряд уже готовых опенсорс проектов и на стм32 или на цайпресовских чипах. в недорогих китайских клонах логгеров часто используется cy7C68013a, т.е серия fx2. из плючов - в идентификаторы хранятся во внешней 24й памяти, а прошивка загружается при подключении к юсб. тыц, тыц.
и кстати в список возможных проблем можно добавить перегрев чипа. :) со штуками захвата всяких сигналов такое бывает, к примеру у sdr на 820t чипе любит греться и прерывать захват данных, а 820t2 уже хоть и прилично греется без радиатора, но от перегрева уже не глючит.
Аватара пользователя
Angel71

Сообщения: 10641
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
