питание микросхемы усилителя

Вопросы не попавшие в другие категории.

питание микросхемы усилителя

Сообщение Myp » 08 май 2014, 21:41

расковырял магнитолу, внутре стоит TDA7388
http://dl.btc.pl/kamami_wa/tda7388.pdf
питание идёт очень удобно, через перемычку на плате
сразу захотелось впаять туда повышающий преобразователь на 18 вольт.

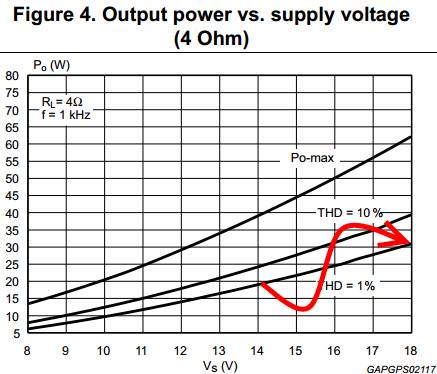

передвинусь ли я по графику по направлению красной стрелки вверх?

с практической стороны, если раньше магнитола прилично играла на малой громкости, станет ли она прилично играть и на средней громкости?

или общественность посоветует выбросить? :no:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17924
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: питание микросхемы усилителя

Сообщение Duhas » 09 май 2014, 20:01

я бы не советовал.. мало мощности сейчас что ли ? охлаждение в магнитолах и так обычно ни к черту.. опять же, если хочется звука в машине - фронт от 3-4тыс + усилитель..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: питание микросхемы усилителя

Сообщение Myp » 10 май 2014, 19:18

щас при половине грмокости, 25 из 50 я имею THD 10%. тоесть можно слушать, главное не делать слишком громко.
я так понимаю что повысив напряжение, я повышаю выходную мощность и громкость.
поэтому уже можно поставить громкость 15 из 50 и получить более приятный звук при той же комфортной громкости.

Добавлено спустя 1 час 21 минуту 6 секунд:
вощем приколхозил головку сабвуфера на выход магнитолы. дома нечем больше проверить.
головка по шильдику 500 вт :)
при 12 вольтах диффузор шевелится ну может на 5 мм, при 18 вольтах диффузор уже ходит в пределах сантиметра.
так что какой-то всётаки эффект от повышения напряжения есть.

вот это не понимаю
Operating supply voltage 18 V
(DC) DC supply voltage 28 V

можно 28 вольт на питание подавать?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17924
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: питание микросхемы усилителя

Сообщение Duhas » 11 май 2014, 08:25

Мур, ты уж прости, но THD10% и слушать можно для меня разные концы словаря )
ход головки это амплитуда напряжения, естественно при большем питании можно получить больший выход. остается вопрос как долго.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: питание микросхемы усилителя

Сообщение Myp » 11 май 2014, 12:43

вобщем закажу китайский стаб 6 амперный и вкорячу его внутрь магнитолы вместе с кулером
и буду считать что миссия выполнена.
благо лоток для CD я из магнитолы выбросил и места внутри там предостаточно.
хуже точно не станет :)

интересно бы глянуть какая микра усилитель в моей штатной музыке
может и её можно чуток разогнать...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17924
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: питание микросхемы усилителя

Сообщение Dmitry__ » 11 май 2014, 15:18

Правильные пацаны вкорячивают усилители класса d ака цифровые :roll:
https://www.google.ru/search?q=MP3106S& ... 0&tbm=isch
Аватара пользователя
Dmitry__

Сообщения: 7997
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: питание микросхемы усилителя

Сообщение Myp » 11 май 2014, 22:17

ну их же надо сразу две штуки, плюс к ним питалово небось ещё двуполярное.
меня такие эквилибризмы не возбуждают

вобще у меня есть усь, 2х250, какойто даже неплохой, в АЗ про него положительно отзывались.
только вот за всё прошлое лето сил хватило только повесить его на заднюю спинку и протянуть ему питание =)
стоит сзади, светится индикатором.
когда на шалыки ездили пару человек заценило, "ммм круто, усилитель, музыка клёвая" я уж не стал говорить что не подключен ни к чему)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17924
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
