бывают контакты пригодные для самодельной док станции?

Вопросы не попавшие в другие категории.

бывают контакты пригодные для самодельной док станции?

Сообщение Myp » 05 май 2014, 11:17

хочется что-то такое.

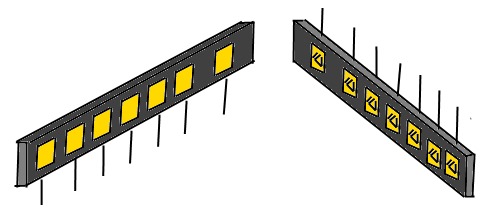

чтоб на одной части были контактные площадки, а на второй части подпружиненные лепестки.

основное желание чтобы разъём контачился при простом прикладывании
без задвиганий и выступающих частей.

в голове только разъёмы для сим карты.
там 6 выпирающих пружинок, а ответную часть можно вытравить на текстолите.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: бывают контакты пригодные для самодельной док станции?

Сообщение avr123.nm.ru » 05 май 2014, 12:24

Пружинки из батарейных отсеков под АА. Контакты из реле.

Думаю клинообразный порт надежней по контакту и проще по центровке.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: бывают контакты пригодные для самодельной док станции?

Сообщение Myp » 05 май 2014, 14:03

из желудей и палок я и сам могу сделать)))
ты посоветуй что-то готовое, красивое.

есть конечно игольчатые контакты пружинные, но они очень длинные, разъём слонячей толщины получится
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: бывают контакты пригодные для самодельной док станции?

Сообщение =DeaD= » 05 май 2014, 14:45

при прикладывании получается надо ровно заезжать

Я себе когда планировал - делал на базе наклонную плоскость (широкими контактами вниз), на роботе сверху 2 пружинных лепестка с точечными контактами - при подъезде контакты заходили под пластину, входя в контакт нормально при достаточно широком диапазоне угла стыковки.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: бывают контакты пригодные для самодельной док станции?

Сообщение legion » 05 май 2014, 14:54

legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: бывают контакты пригодные для самодельной док станции?

Сообщение Dmitry__ » 05 май 2014, 15:13

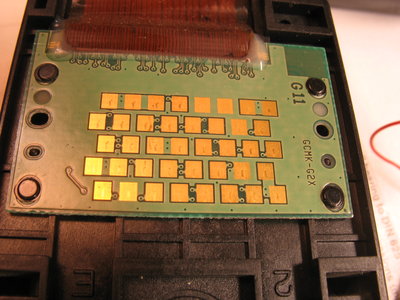

Если из желудей и фекалий: контактная группа от картриджа струйного принтера :crazy:
А для чего это? Масштабы широты вселенной твоего горя понять бы :)
Аватара пользователя
Dmitry__

Сообщения: 7797
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: бывают контакты пригодные для самодельной док станции?

Сообщение Myp » 05 май 2014, 15:36

legion писал(а):http://ru.aliexpress.com/item/Free-shipping-mobile-phone-battery-holder-seat-3PIN-SMD-lithium-battery-contacts-68/1602474702.html

спасибо, что-то такое и надо

буду искать батарейные контакты.

Добавлено спустя 11 минут 6 секунд:
Dmitry__ писал(а):А для чего это? Масштабы широты вселенной твоего горя понять бы :)

хочется красивый разъём кредла нафигатора, чтобы не пугать пассажиров желудями пока навигатора нет.
питание+видеокамера+аудио = провода торчащие ёжиком и запарка всё втыкатьк аждый раз.
вот у гармина например есть то что хочется.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: бывают контакты пригодные для самодельной док станции?

Сообщение RootAdmin » 05 май 2014, 17:04

Я ю сделал проще - взял бы многоконтактный разъем папа-мама, свел бы на него все что выходит из навигатора и профит.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1724
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: бывают контакты пригодные для самодельной док станции?

Сообщение Myp » 05 май 2014, 17:39

профит должен быть в убирании всех проводов торчащих из навигатора
а так же в отсутствии необходимости вручную втыкать и выдёргивать разъёмы.

у гармина очень культурный кредл, когда навигатор из него вынут, пассажиры не спрашивают что это за говнище с проводами у тебя на торпеде.

Добавлено спустя 12 минут 50 секунд:
у сони эриксона есть что-то такое похожее

но надо и шнур найти и разъём из телефона выковыривать.

вроде я где-то видел прошивочные кабели, там были похожие контактики

Добавлено спустя 10 минут 39 секунд:
обычные погопинс капец какие длинные

есть вот такие крутые но где их взять?
https://www.mill-max.com/assets/pdfs/metric/013M.PDF
https://www.mill-max.com/assets/pdfs/metric/020M.PDF
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: бывают контакты пригодные для самодельной док станции?

Сообщение Dmitry__ » 05 май 2014, 17:41

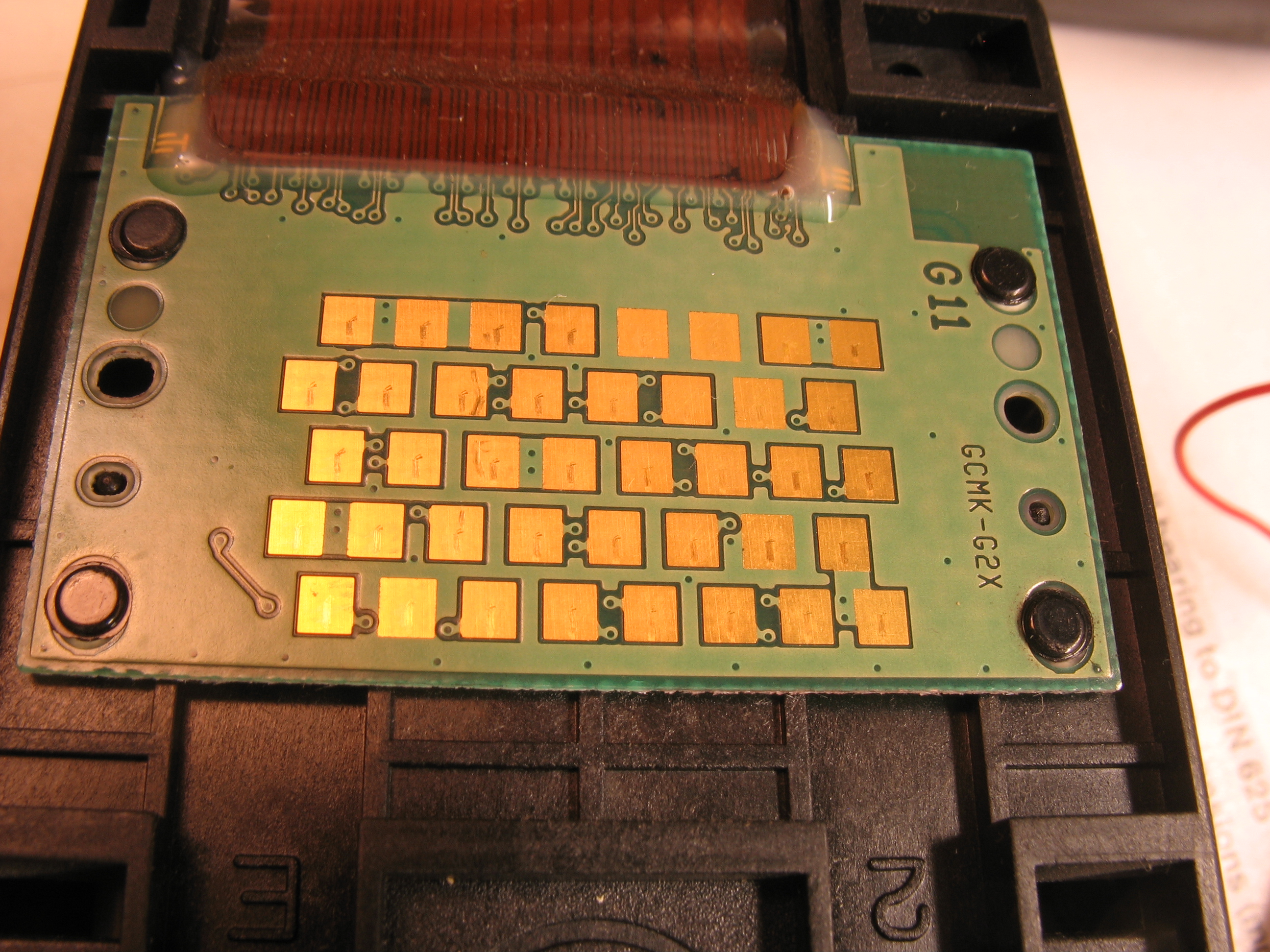

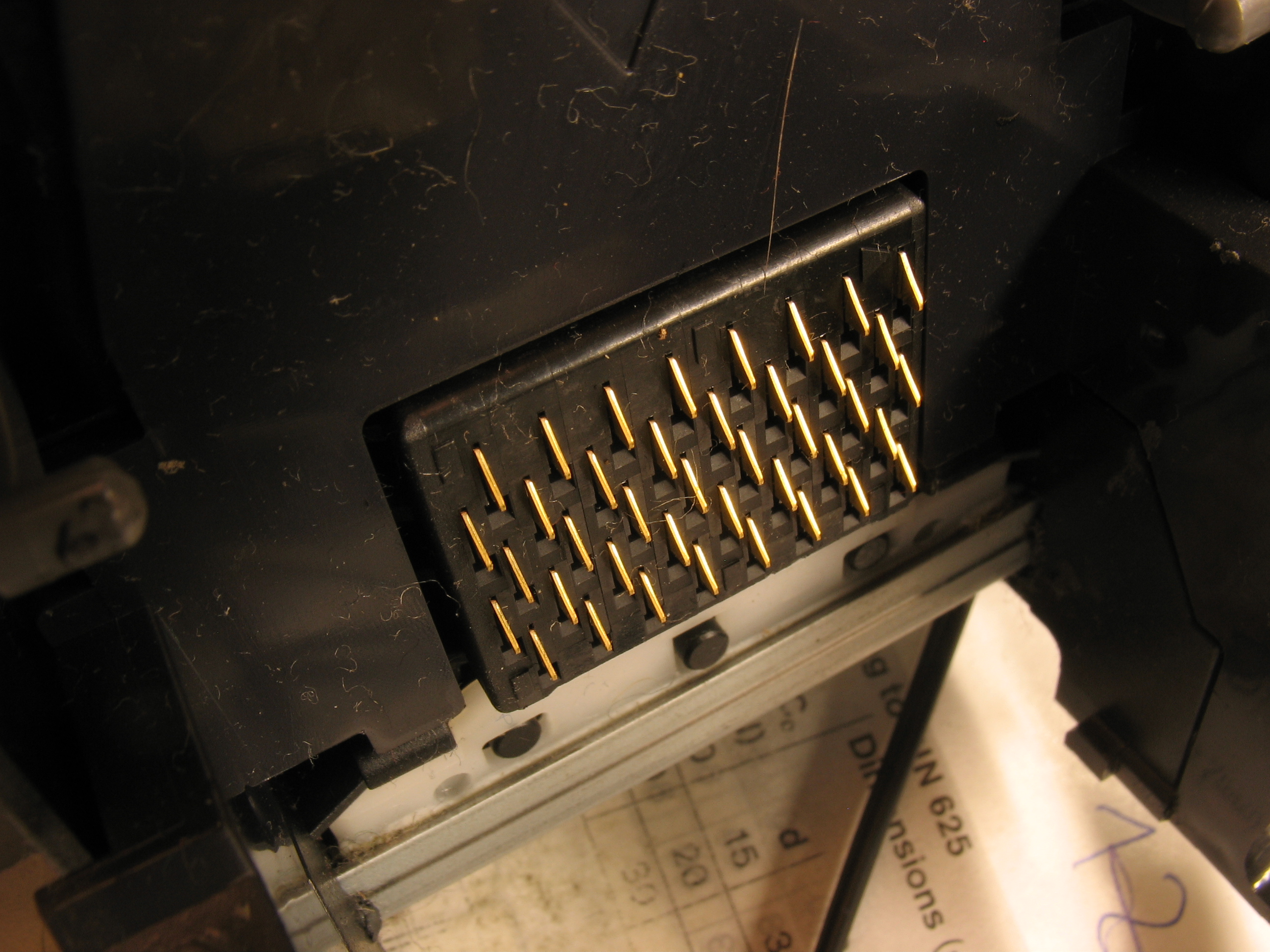

А чем не тема - контакты картриджа струйника? Значительно больший ход контактов чем у симок и телефонов...


Аватара пользователя
Dmitry__

Сообщения: 7797
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: бывают контакты пригодные для самодельной док станции?

Сообщение Myp » 05 май 2014, 17:46

у меня есть всего 1 струйник, и он до сих пор не сдох

их на ибее можно заказать?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: бывают контакты пригодные для самодельной док станции?

Сообщение Dmitry__ » 05 май 2014, 17:49

На блошиный рынок зайди, попроси принтер. Тебе еще 20 копеек дадут на новую куртку :)
Аватара пользователя
Dmitry__

Сообщения: 7797
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: бывают контакты пригодные для самодельной док станции?

Сообщение avr123.nm.ru » 05 май 2014, 18:22

Курточку!
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: бывают контакты пригодные для самодельной док станции?

Сообщение =DeaD= » 05 май 2014, 19:04

Ой, что-то я затупил, а это вообще для чего? :) я думал для робота док-станция, в которую он сам заезжать должен.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: бывают контакты пригодные для самодельной док станции?

Сообщение Myp » 07 май 2014, 10:23

в принципе проблема то одинаковая, но в данный момент для навигатора
тоесть контакты должны быть маленькие достаточно, чтобы разместилось в держателе.
с роботом мне вот такие нравятся станции

блин, неужели ни у кого макбука нету? никто не вспомнил :D
то что надо
http://www.ebay.com/itm/OEM-NEW-45W-60W ... 1c401e19b3
и ответная часть
http://www.ebay.com/itm/DC-Power-Port-J ... 5407d2dc7e

как раз хватает, 2 питание + 1 видео + 2 аудио
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
