подсветка навигатора садит батарею и греет плату.

Вопросы не попавшие в другие категории.

подсветка навигатора садит батарею и греет плату.

Сообщение Myp » 22 дек 2013, 14:00

навигатор на проце MTK
при включении подсветки начинает греться резистор и аккумулятор сажается на глазах.
плата раскаляется так что палец не удержать.

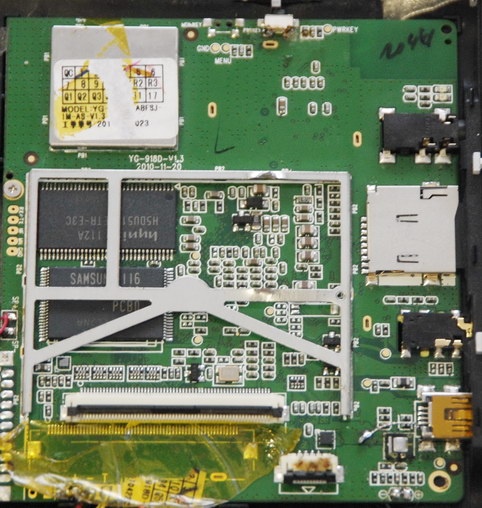

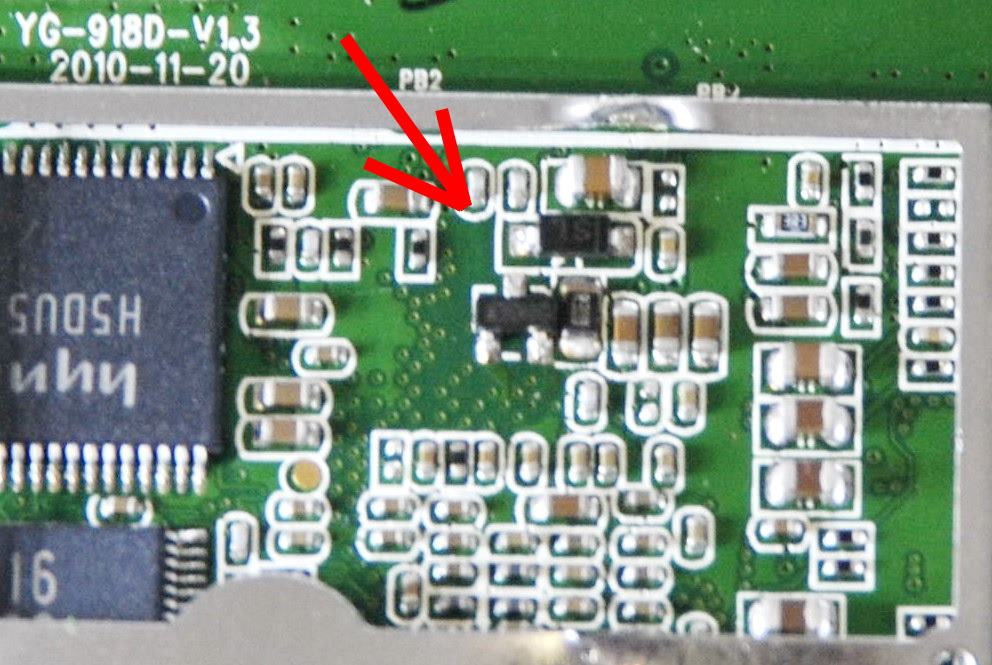

на фотках общий вид и крупно.
диод SL цел.
справа от транзистора EEKC стоит резистор R300
он слегка подгоревший но сопротивление в норме, 0.3 Ом.

при подключении подсветки появляется пищащий звук и начинается нагрев резюка.
при отключении всё Ок.

в чём может быть дело?
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: подсветка навигатора садит батарею и греет плату.

Сообщение linvinus » 22 дек 2013, 19:04

Я в мониторах только кондёры перепаиваю, но встречал описание ремонта.

Обычно для регулировки яркости используется ШИМ.
Какой источник подсветки в вашем навигаторе?

Резюк на 0.125вт сильно нагреть плату не может, если я правильно понял о каком резюке речь.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1672
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: подсветка навигатора садит батарею и греет плату.

Сообщение Myp » 22 дек 2013, 19:44

нашёл в тырнете похожую проблему
но там кагбы всё было просто, мосфет сдох и всё.

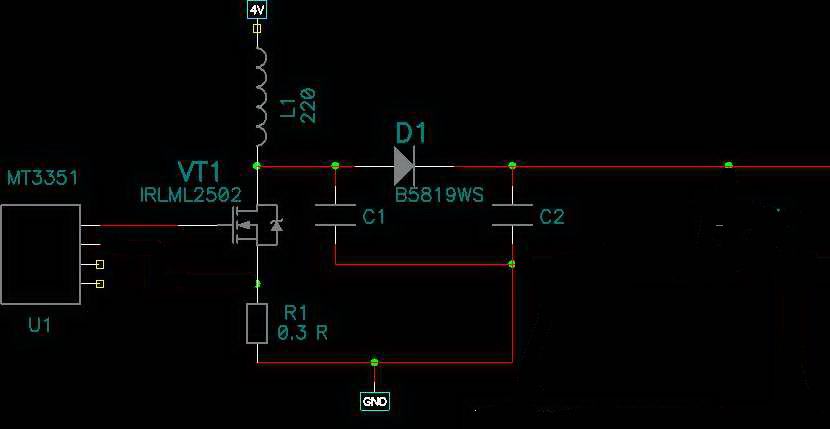

вот кусок схемы подсветки
мосфет, резистор, диод, как у меня.

индуктивность напаяна с обратной стороны платы.

ещё один момент, яркость подсветки не регулируется, всегда на полную.

чтож, видимо ничего не остаётся как попробовать заменить мосфет.
тока у меня нет таких крошечных...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: подсветка навигатора садит батарею и греет плату.

Сообщение linvinus » 22 дек 2013, 20:45

похоже на step-up конвертер
греться может индуктивность и диод и транзистор
диод мог выйти из строя, обычно диоды шоттки превращаются в проводник когда их пробивает, например от повышенного напряжения.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1672
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: подсветка навигатора садит батарею и греет плату.

Сообщение Myp » 22 дек 2013, 21:15

повесил на проводках другой мосфет

так же, транзистор греется, резистор греется.

Добавлено спустя 1 минуту 10 секунд:
да это какой-то повышающий, там питание 9 вольт или выше.
диод звонится только в одну сторону. но могу тоже попробовать заменить

Добавлено спустя 52 секунды:
выпаяный мосфет звонится как рабочий, открывается и закрывается.

Добавлено спустя 10 минут 2 секунды:
диод сменил таж фигня
греется мосфет с резистором
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: подсветка навигатора садит батарею и греет плату.

Сообщение linvinus » 22 дек 2013, 21:42

блин, а так у всех девайсов или нет?
мосфет может греться от потерь при переключении, резистор понятное дело от токов, но непонятно почему не перегорает
если не step-up то что? там диод до 40в держит
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1672
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: подсветка навигатора садит батарею и греет плату.

Сообщение RootAdmin » 23 дек 2013, 09:33

Подсветка на светодиодах? Если их больше чем один - может какой сгорел?
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1724
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: подсветка навигатора садит батарею и греет плату.

Сообщение Myp » 23 дек 2013, 10:07

подсветка на светодиодах, да.
насчёт сгоревшего сказать сложно, на вид светится так же, перепадов яркости нет.

видимо придётся всунуть отдельный драйвер для подсветки.

Добавлено спустя 3 минуты 16 секунд:
linvinus писал(а):блин, а так у всех девайсов или нет?

популярный китайский процессор MT3351 который стоит в куче навигаторов, имеет встроенную схему управления подсветкой.
нужна только маленькая внешняя обвязка, мосфет диод индуктивность и конденсаторы.
поэтому у всех навигаторов с таким процессором схема подсветки отличается незначительно.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: подсветка навигатора садит батарею и греет плату.

Сообщение Myp » 25 дек 2013, 22:52

вобщем забил на штатный драйвер
на мой дисплей даташита не нашёл но нашёл даташит на какое-то устройство в котором мой дисплей был указан как один из нескольких совместимых.
взял список совместимых дисплеев и нашёл даташит на один из них, там было указано что ток подсветки 200 мА и внутре диоды соединены по схеме 3s8p с напряжением питания 9.6 вольт, что примерно похоже на правду.

нашёл в загашнике китайский светодиод кукурузу с стабилизатром тока на LM317, выкинул ту часть которая с светодиодами.
впаял туды резюк 5 Ом и запитал подсветку навигатора от 12 вольт, светит но тускловато.

теперь надо организовать простенькую плату step up и реанимация навигатора можно сказать завершена.
хотя можно сделать наоборот, подать внутрь навигатора сразу 12 вольт и вставить плату step-down на 5 вольт для питания платы навигатора.
этот вариант даже интересней, ибо можно подключать в машине не используя внешний блок питания.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: подсветка навигатора садит батарею и греет плату.

Сообщение dccharacter » 25 дек 2013, 22:59

А я бы С1 попытался нахрен выпаять
Не нравится мне он, подозрительный
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей
