Вопрос к инженерам/строителям, помогите с конструкцией

Сообщение icehardy » 01 май 2013, 14:38

Форум не строительный, но люди грамотные тут имеются, потому осмелюсь спросить :)

Вступили мы в ипотеку
и теперь учусь разным интересным занятиям )
Самое интересное будет постройка второго уровня в нашей мансардной квартирке

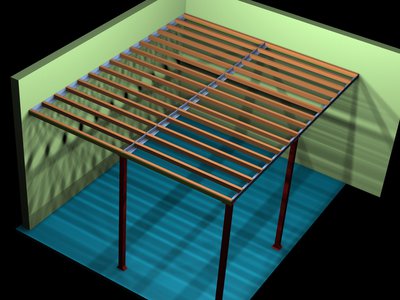

нарисовал конструкцию, но не уверен в её правильности в плане прочности и корректности монтажа

Посчитать нагрузку на балки не умею (((
Посмотрите кому не затруднительно, пожалуйста


По материалам:
опоры - труба квадратная 80х80 (толщина стенки, не знаю) + пластины 5мм
периметр - уголок 70х70х5
настил - брусок сосновый 50х70 или 60х80
подшив потолка гипсокартоном 10мм, настил пола фанера 12мм
крепление к кирпичным стенам на анкерах, 4-5 штук на уголок
крепление уголков между собой и к балкам на болтах М8
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Вопрос к инженерам/строителям, помогите с конструкцией

Сообщение Michael_K » 01 май 2013, 15:47

Расстояние между опорами какие?
На первый взгляд у вас запас прочности огромный.

Можете поискать по запросу "ЛСТК" - там можно было оценить "стандартные величины" (размер профилей, расстояния между балками, длина перекрытий и т.п.) и прикидки по прочностям. Конкретные ссылки не вспомню, к сожалению.

Кстати, вполне может оказаться, что заказать ЛСТК в размер будет не очень дорого, вам там и посчитают конструкцию (там специализированные КАДы есть - нагрузки считаются автоматом). Приятелю дом так собирали.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Вопрос к инженерам/строителям, помогите с конструкцией

Сообщение icehardy » 01 май 2013, 19:04

перекрытие 4.45х3.7м
между опорами примерно по 2 метра

Michael_K
Спасибо за совет, посмотрю
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Вопрос к инженерам/строителям, помогите с конструкцией

Сообщение Myp » 01 май 2013, 20:08

к кирпичным стенам иногда бывает очень фигово крепиться.
попадаешь между кирпичами, в раствор рыхлый, или в самом кирпиче в дырку, или близко к краю и кирпич может треснуть пока анкер затягиваешь.
так что во первых убедись что линия уголка не попадает как раз на шов между кирпичами, если стена оштукатурена то расковыряй и найди где идёт шов.
и будь готов что треть анкеров держать нифига не будут и придётся сверлить рядом.
в угол двух стен поставь одну опору для надёжности.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17911
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Вопрос к инженерам/строителям, помогите с конструкцией

Сообщение icehardy » 01 май 2013, 20:46

поставить опору в углу нет возможности, там трубы отопления, газовые трубы и труба притока воздуха для котла
кладку видно, вентиляционные каналы рядом
анкера думаю взять с забивной распоркой
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Вопрос к инженерам/строителям, помогите с конструкцией

Сообщение vvk74 » 02 май 2013, 14:22

Я бы по периметру использовал швеллер, а посередине двутавр, т.к. уголок может не обеспечить жесткость конструкции. А в качестве крепления можно использовать вклеиваемые шпильки (химические анкера)
vvk74

Сообщения: 127
Зарегистрирован: 08 сен 2009, 20:13
Откуда: Екатеринбург

Re: Вопрос к инженерам/строителям, помогите с конструкцией

Сообщение icehardy » 02 май 2013, 18:20

vvk74 писал(а):Я бы по периметру использовал швеллер, а посередине двутавр, т.к. уголок может не обеспечить жесткость конструкции. А в качестве крепления можно использовать вклеиваемые шпильки (химические анкера)

понятно швеллер лучше, но хочется реальных цифр разницы
и еще задача как можно тоньше сделать перекрытие
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Вопрос к инженерам/строителям, помогите с конструкцией

Сообщение vvk74 » 03 май 2013, 06:22

По реальным цифрам не скажу, я сейчас как раз вольер делаю для собаки 2х5 м, каркас для пола из уголка 50 мм, играет капитально (даже просто под своим весом), но у меня под ним 12 опор распределено по площадию И кстати у меня все на сварке собрано
vvk74

Сообщения: 127
Зарегистрирован: 08 сен 2009, 20:13
Откуда: Екатеринбург
