Добрый вечер, объясните пожалуйста как подключить датчик давления
Что это за овал с заземлением, зачем там амперметр и откуда снимать 0-10В?

Что за датчик? Куда подключать?
Овал с заземлением - датчик надо подключать экранированным проводом
Амперметр, очевидно, снимает значение с датчика

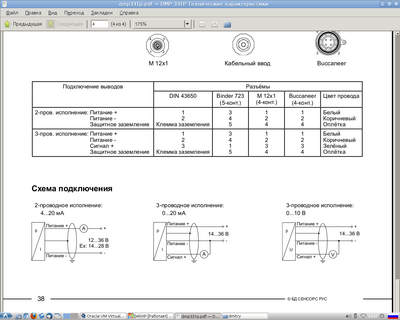

Датчик DMP 331P

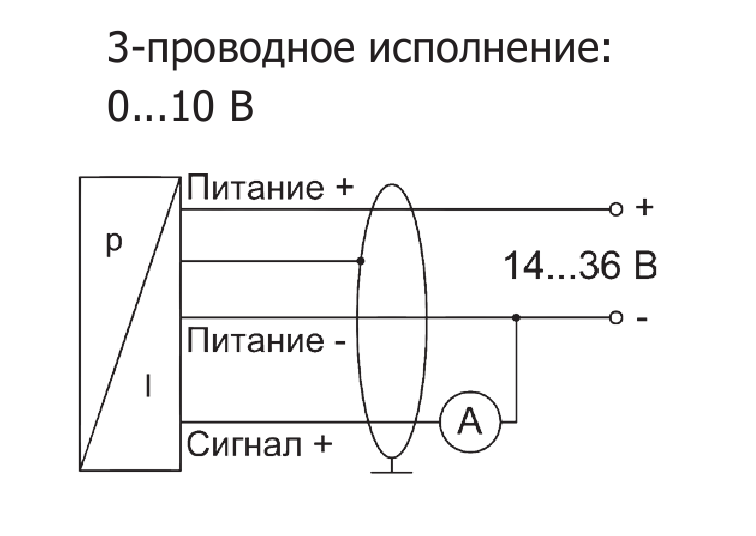

В документации вроде ошибка, вместо Амперметра должен быть вольтметр, тогда все понятно

похоже на то

Спасибо

Нет там ошибок
Выход - токовая петля 20 ма.
Промышленный стандарт. Соотв. амперметр нарисован - говорит, что сопротивление нагрузки должно стремится к нулю, т.е. мерим ток.
http://ru.wikipedia.org/wiki/%D2%EE%EA% ... 5%F2%EB%FF

в ДШ сказано, что может быть и напряжение до 10В. А на схеме - все равно амперметр.

Почитай про токовую петля, она была задумана как передача аналогового сигнала без искажений по длинной линии (имеющей высокое сопротивление). Мерить надо токово

читал. и применял с твоей же подачи
надо - токово:) Но если очхоч, можно и напряжение

Добавлено спустя 2 минуты 32 секунды:
короч рызыстор ом на 500(по дш до 20мА, до 10В), делитель в параллель - и на АЦП

Так а если там сразу выход напряжение, то почему бы его не использовать?

если датчик близко от регистратора, провод нормальный и помех нет - то в путь. Иначе лучше по току.

elmot писал(а):надо - токово:) Но если очхоч, можно и напряжение

Извини меня зануду, но нельзя
Показания тока и напряжения будут разные, например если есть индуктивность линии (имеем подьем высоких частот на нагрузке в виде напряжения). Скорее всего такую коррекцию делает сам прибор (чтоб обеспечить быстрое нарастание тока). С 500 омами будет работать, но это будет наихудший режим работы прибора с наихудшей точностью

Добавлено спустя 13 минут 22 секунды:
Во, 500 ом будет выделять 0.2 ватта, ставь 5-ти ваттный резистор, чтоб саморазогрев меньше на точность влиял, ну и корректироваться по датчику температуры окружающей среды...

Добавлено спустя 3 часа 39 минут 31 секунду:
Почитал доку на датчик, он есть в 3-х исполнениях. Соотв. есть с выходом по напряжению, вот я облажался
Не бейте меня, ок?

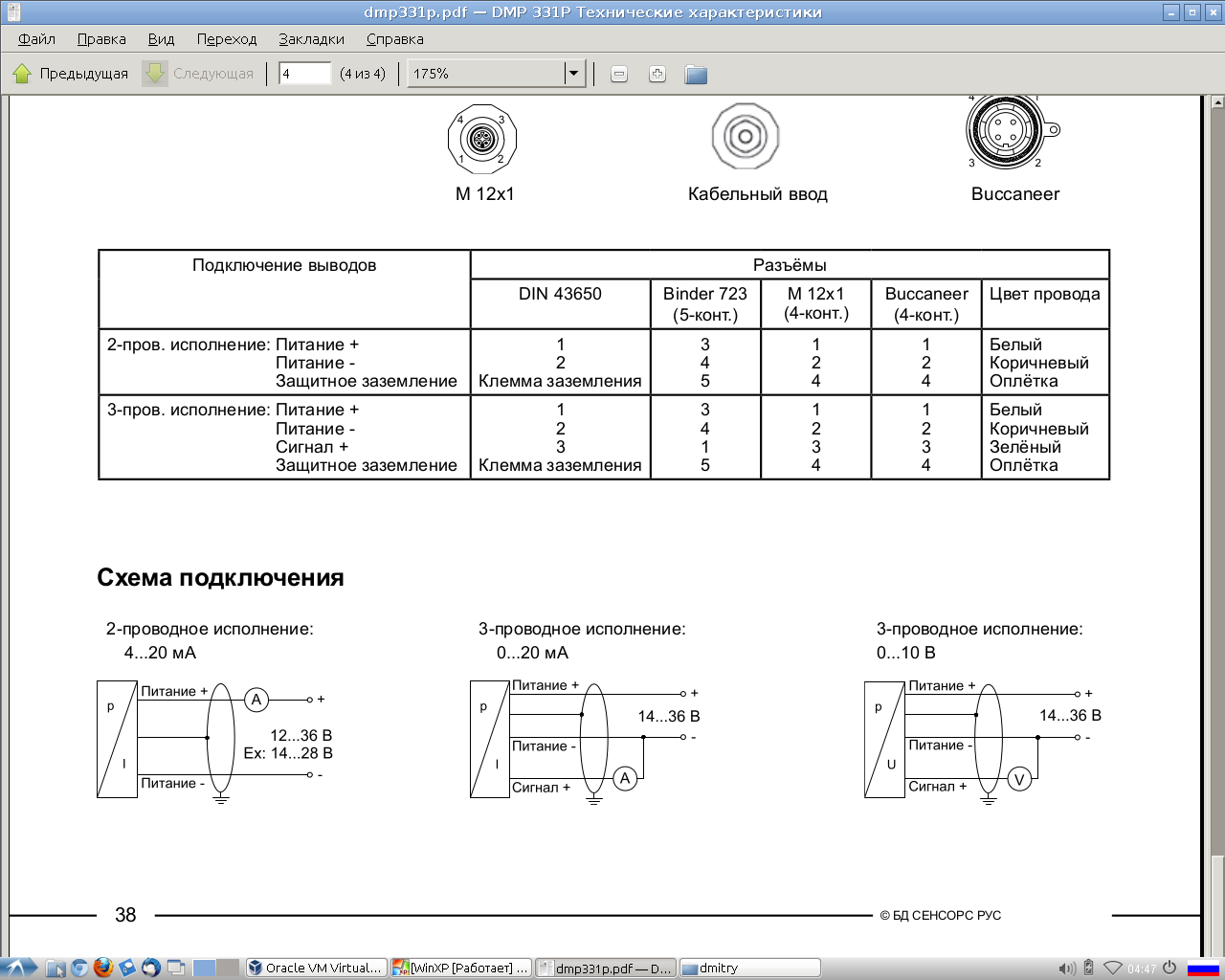

Вот правильная картинка:

Если у тебя датчик с выходом по напряжения, то минимальная нагрузка 10ком. elmot

http://www.bdsensors.ru/products/product_info.php?id=15
http://www.bdsensors.ru/pdf/doc/dmp331p.pdf
Токовый выход, 2-проводное исполнение: Rmax= [(UВ-UB min)/0,02] Ом
Токовый выход, 3-проводное исполнение: Rmax= 500 Ом
Вольтовый выход, 3-проводное исполнение: Rmin= 10 кОм
