Подключение датчика давления

Вопросы не попавшие в другие категории.

Подключение датчика давления

Сообщение Кита » 15 ноя 2012, 23:23

Добрый вечер, объясните пожалуйста как подключить датчик давления
Что это за овал с заземлением, зачем там амперметр и откуда снимать 0-10В?
Вложения

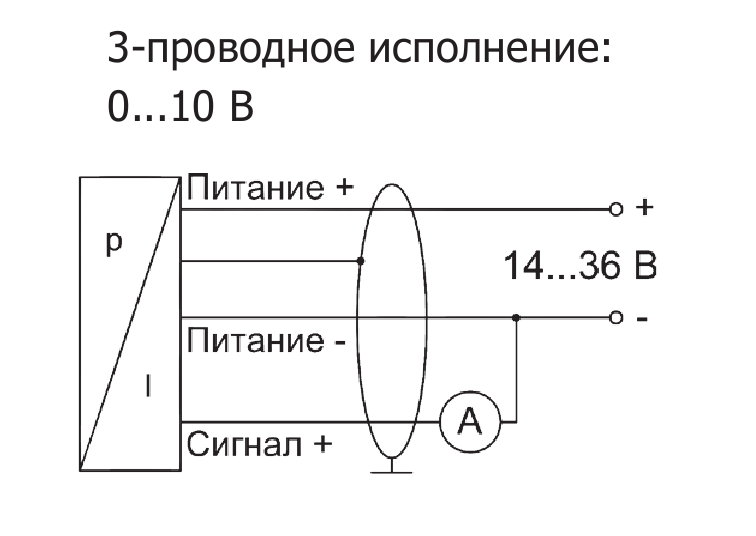

Схема подключения
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Подключение датчика давления

Сообщение elmot » 15 ноя 2012, 23:28

Что за датчик? Куда подключать?
Овал с заземлением - датчик надо подключать экранированным проводом
Амперметр, очевидно, снимает значение с датчика
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подключение датчика давления

Сообщение Кита » 15 ноя 2012, 23:31

Датчик DMP 331P
В документации вроде ошибка, вместо Амперметра должен быть вольтметр, тогда все понятно
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Подключение датчика давления

Сообщение elmot » 15 ноя 2012, 23:33

похоже на то
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подключение датчика давления

Сообщение Кита » 15 ноя 2012, 23:35

Спасибо
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Подключение датчика давления

Сообщение Dmitry__ » 15 ноя 2012, 23:45

Нет там ошибок :)
Выход - токовая петля 20 ма.
Промышленный стандарт. Соотв. амперметр нарисован - говорит, что сопротивление нагрузки должно стремится к нулю, т.е. мерим ток.
http://ru.wikipedia.org/wiki/%D2%EE%EA% ... 5%F2%EB%FF
Аватара пользователя
Dmitry__

Сообщения: 7997
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Подключение датчика давления

Сообщение elmot » 15 ноя 2012, 23:47

в ДШ сказано, что может быть и напряжение до 10В. А на схеме - все равно амперметр.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подключение датчика давления

Сообщение Dmitry__ » 15 ноя 2012, 23:54

Почитай про токовую петля, она была задумана как передача аналогового сигнала без искажений по длинной линии (имеющей высокое сопротивление). Мерить надо токово :)
Аватара пользователя
Dmitry__

Сообщения: 7997
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Подключение датчика давления

Сообщение elmot » 16 ноя 2012, 00:07

читал. и применял с твоей же подачи
надо - токово:) Но если очхоч, можно и напряжение

Добавлено спустя 2 минуты 32 секунды:
короч рызыстор ом на 500(по дш до 20мА, до 10В), делитель в параллель - и на АЦП
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подключение датчика давления

Сообщение Кита » 16 ноя 2012, 00:16

Так а если там сразу выход напряжение, то почему бы его не использовать?
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Подключение датчика давления

Сообщение elmot » 16 ноя 2012, 00:27

если датчик близко от регистратора, провод нормальный и помех нет - то в путь. Иначе лучше по току.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подключение датчика давления

Сообщение Dmitry__ » 16 ноя 2012, 04:58

elmot писал(а):надо - токово:) Но если очхоч, можно и напряжение

Извини меня зануду, но нельзя :)
Показания тока и напряжения будут разные, например если есть индуктивность линии (имеем подьем высоких частот на нагрузке в виде напряжения). Скорее всего такую коррекцию делает сам прибор (чтоб обеспечить быстрое нарастание тока). С 500 омами будет работать, но это будет наихудший режим работы прибора с наихудшей точностью :pardon:

Добавлено спустя 13 минут 22 секунды:
Во, 500 ом будет выделять 0.2 ватта, ставь 5-ти ваттный резистор, чтоб саморазогрев меньше на точность влиял, ну и корректироваться по датчику температуры окружающей среды... :D

Добавлено спустя 3 часа 39 минут 31 секунду:
Почитал доку на датчик, он есть в 3-х исполнениях. Соотв. есть с выходом по напряжению, вот я облажался :oops: :cry:
Не бейте меня, ок?

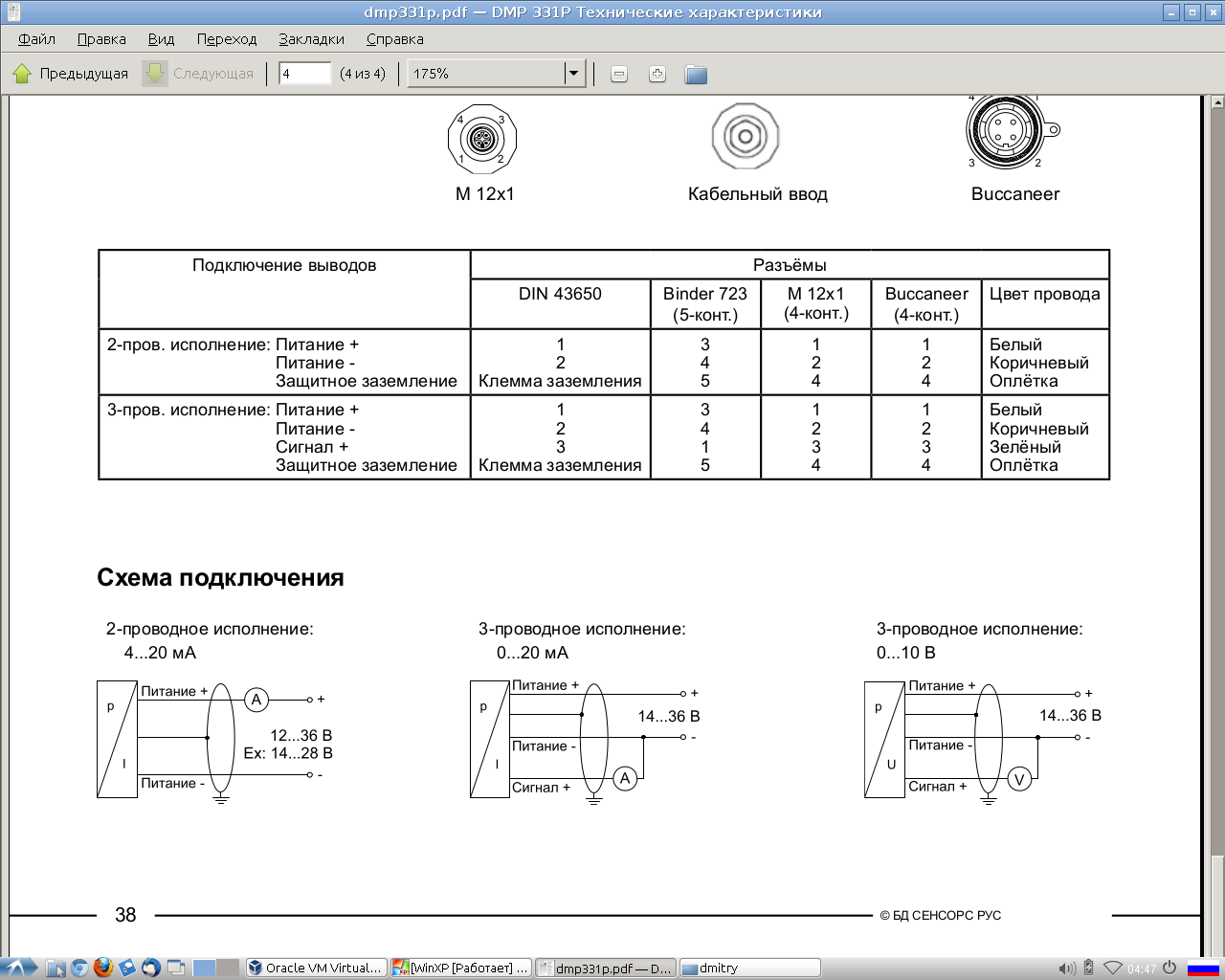

Вот правильная картинка:

Если у тебя датчик с выходом по напряжения, то минимальная нагрузка 10ком. elmot :P

http://www.bdsensors.ru/products/product_info.php?id=15
http://www.bdsensors.ru/pdf/doc/dmp331p.pdf
Токовый выход, 2-проводное исполнение: Rmax= [(UВ-UB min)/0,02] Ом
Токовый выход, 3-проводное исполнение: Rmax= 500 Ом
Вольтовый выход, 3-проводное исполнение: Rmin= 10 кОм
