Керамическая patch-антенна 25х25 мм GPS/ГЛОНАСС. Сопроводиловка к модулю Навиа ML8088s пишет:

"КУ пассивной керамической Patch антенны зависит от геометрических размеров керамического элемента (табл. 2) и от размера земляного полигона (рис. 1), на который он должен устанавливаться. ... ВАЖНО! Керамическая Patch антенна должна устанавливаться на земляной полигон строго определенных размеров, рекомендуемых производителем. Не соблюдение этих рекомендаций приводит к значительному ухудшению характеристик антенны."

Но способ монтажа не оговаривается. Там снизу антенны что-то типа посеребрённой (?) железяки, закрытой защитной бумажкой, снимаемой перед установкой антенны. Так вот, эта железяка должна припаиваться к "земляному полигону", или достаточно просто положить антенну на "землю" (и прижать ), а паяться будет только ВЧ-выход?? Заранее мерси.

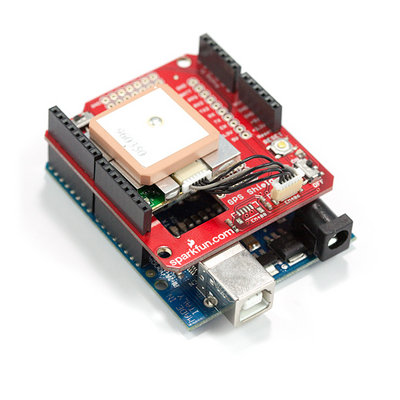

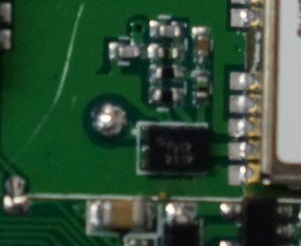

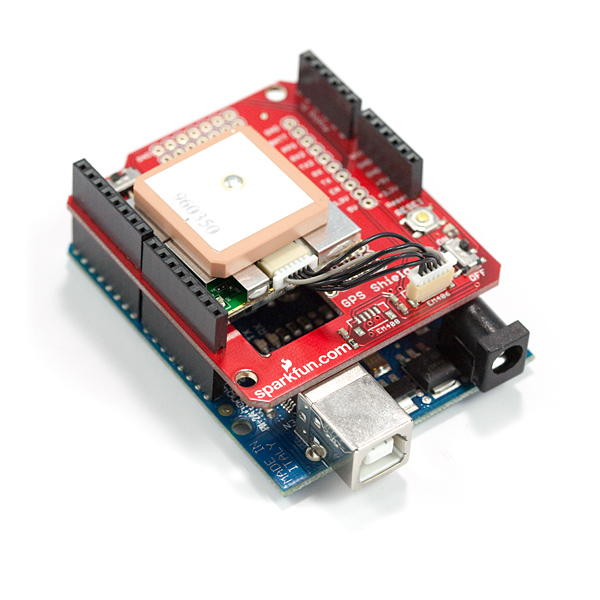

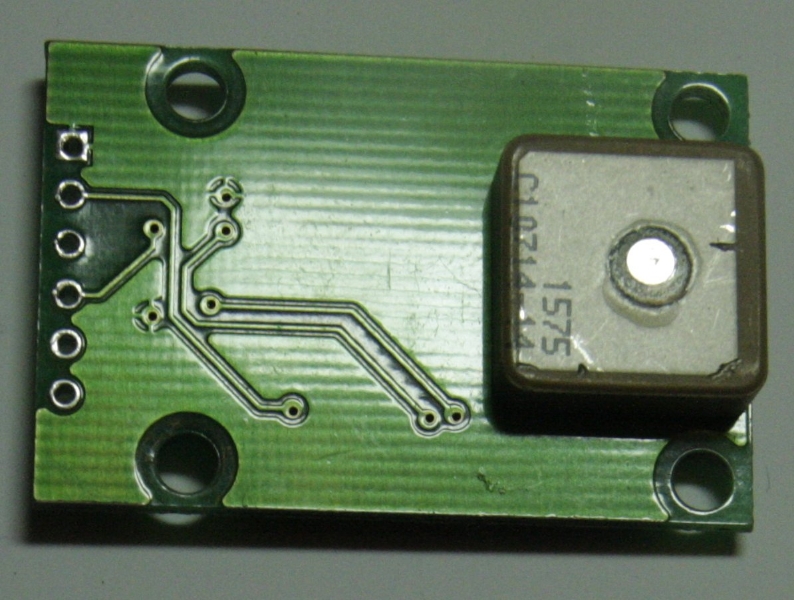

Судя по этим фоткам с известных всем сайтов, разработчики девайсов, в отличие от русской документации, особо не заморачиваются не только размерами земляного полигона, но и даже размерами антенны.Ну и способ "монтажа" к этому полигону понятен.

там 3М написано, это обычный скотч двусторонний фирмы 3М.

GlassEagle писал(а):Судя по этим фоткам с известных всем сайтов, разработчики девайсов, в отличие от русской документации, особо не заморачиваются не только размерами земляного полигона, но и даже размерами антенны.

Характеристиками своих "произведений" они тоже не заморачиваются. Достаточно вспомнить пресловутый неистребимый motorshield на L293

Это да!

GlassEagle писал(а): Так вот, эта железяка должна припаиваться к "земляному полигону", или достаточно просто положить антенну на "землю" (и прижать ), а паяться будет только ВЧ-выход?? Заранее мерси.

почему-то мне кажется, что на гпсовских частотах(почти 2 ГГц) микронный воздушный зазор или пайка - роли не играет

elmot, ты мне сегодня весь день мозг взрываешь. прекрати.
(это не сарказм)

elmot писал(а):...пресловутый неистребимый motorshield на L293

Дико извиняюсь за оффтоп, но раз у нас всё равно ужЕ раздел "Обо всём": - нашлось таки полезное применение для L293 (но только в DIP-КОРПУСЕ!!!) - воткнуть её в беспаячную макетку и всякие ШИМ-алгоритмы отлаживать.

тока что так. Хотя я легко запаял свой любимый DRV8833 на макетку и отлаживал на нем.

У меня та же ситуация что у ТС.
Знающие люди, подскажите про монтаж антенны на плату.

антенна

может быть и без длинного штырька, не суть. в плате переходное, приклеиваешь и с обратной стороны запаиваешь


ещё есть такие антенны

есть с уже припаянным проводом и разъёмом. и т.д. ещё есть модули активных/пассивных антенн. только хз, что в данном случае лучше подходит, что делаешь, зачем, нужно ли согласовывать и т.д.

1. В инетах пишут что земляной полигон должен быть определенных размеров. И с лицевой (туда куда приклеивается антена) и с обратной одинаковых размеров ?
2. С каким из земляных полигонов соединять "минус" питания ? Они то соединены перемычками, но может есть приоритеты ?
3. В даташите указано что после антенны стоят 2 кондера NC и резистор 0R . Что имеется в виду ? их нужно ставить ?

Даташит на SIM28ML http://simcom.ee/documents/SIM28ML/SIM2 ... _V1.01.pdf
Антенна - http://www.microchip.ua/simcom/Antenna/GPS-004.pdf

это свч (слегка не тоже самое, что пару проводков скрутить или диодиком на ардуинке помигать). у вас два варианта. грызть гранит науки или брать готовый модуль с напаянным гнсс модулем + с уже напаянной антенной или разъёмом для её подключения.

Да всё время использовал SIM39EA, но их перестали к нам возить.
Вот и приходиться ради одной мелочи СВЧ изучать.
Зы. Я не ардуинщик.
