помогите опознать разъём

Вопросы не попавшие в другие категории.

помогите опознать разъём

Сообщение setar » 17 сен 2012, 20:07

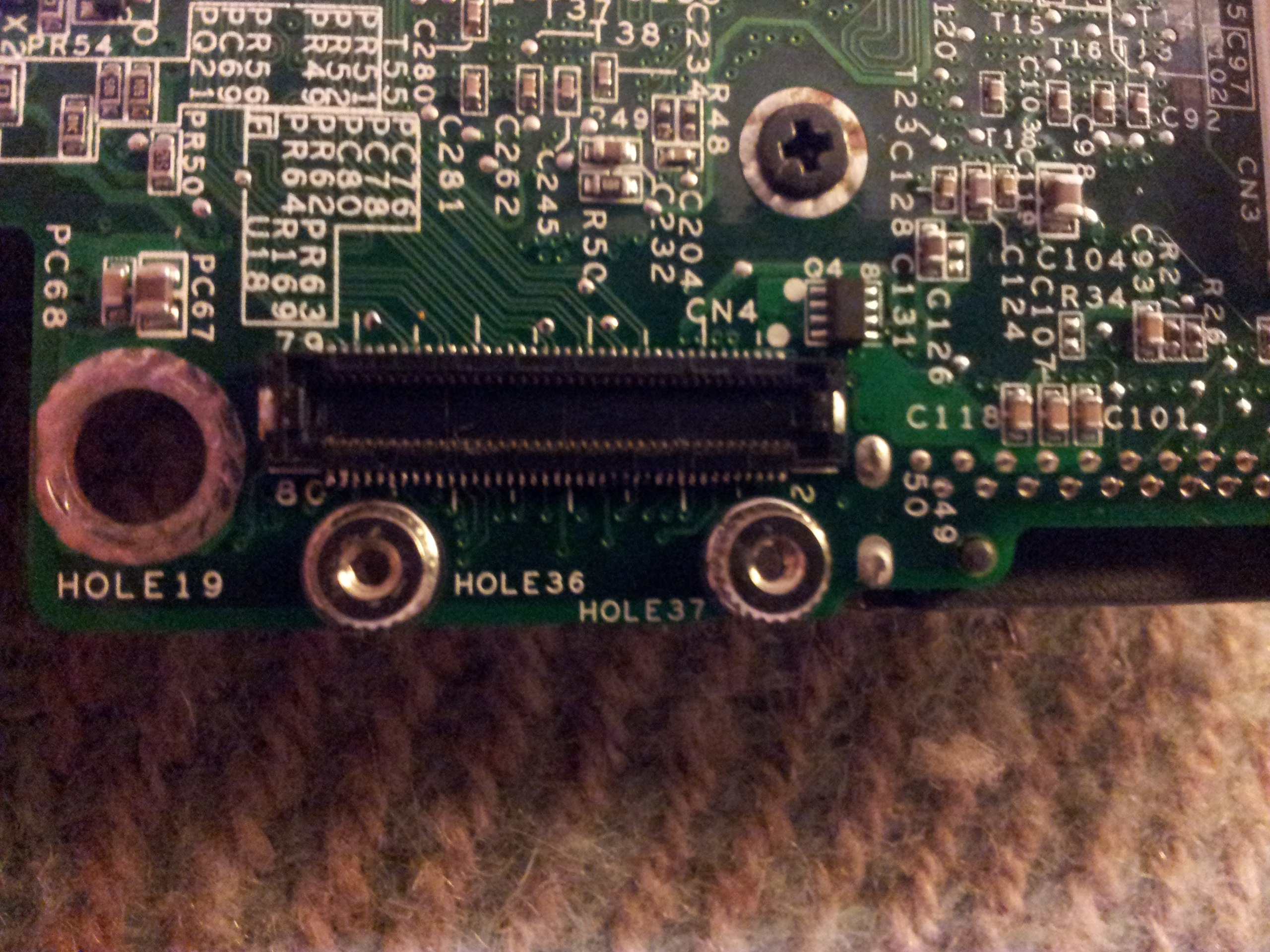

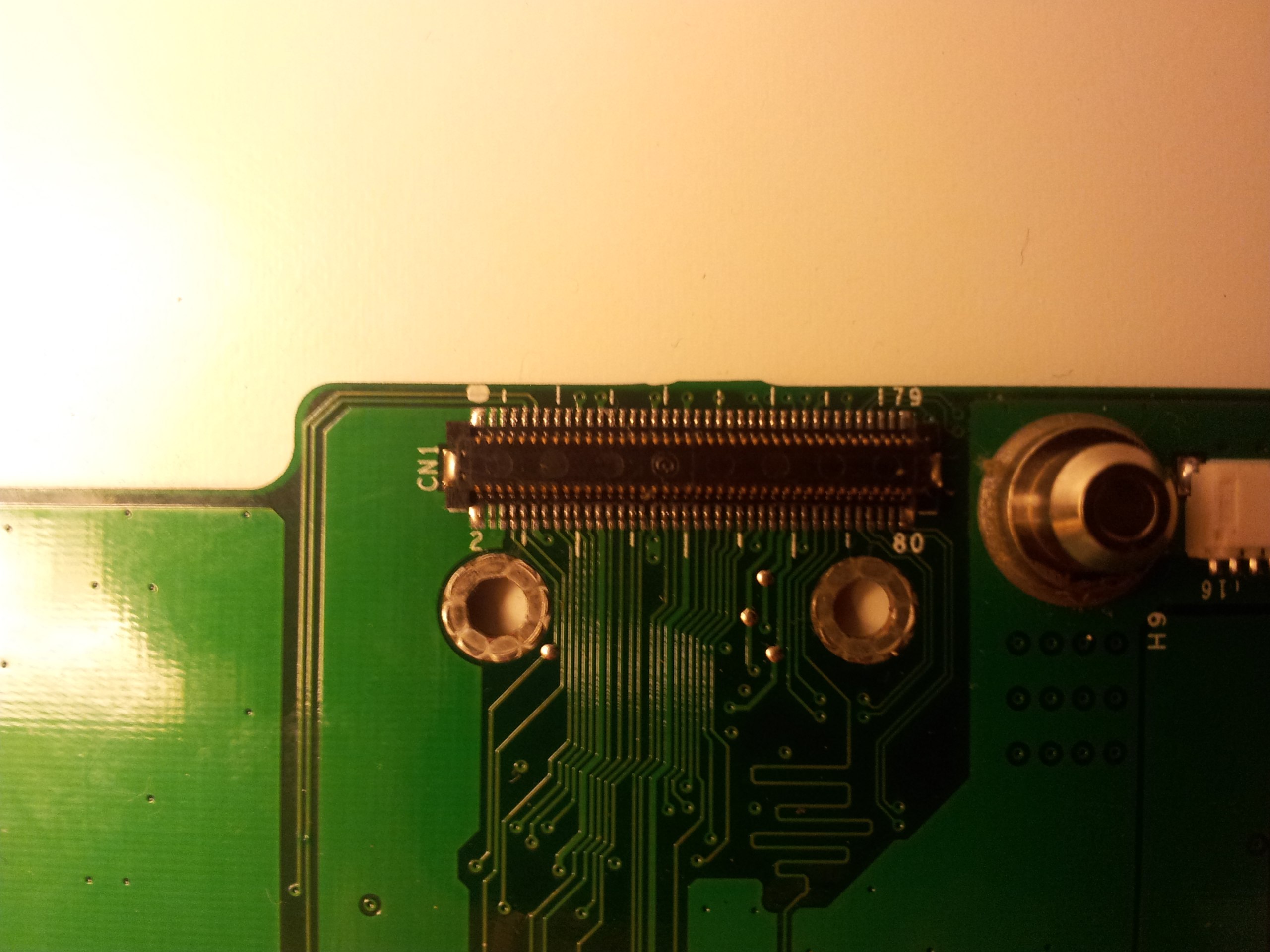

Коллеги попросили опознать тип разъёма (на материнской плате ноутбука):
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10775
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: помогите опознать разъём

Сообщение dccharacter » 17 сен 2012, 20:22

Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: помогите опознать разъём

Сообщение Angel71 » 17 сен 2012, 20:42

да, их часто так и называют "fpc connector" (хотя это не fpc, а "board to board"), только в ссылке ножек поменьше. для такого типа разъёмов часто натыкался, что маркировка на абсолютно одинаковые разъёмы у разных контор могут отличаться.
Molex 80 pin connector, 4mm
а может и от какой-нибудь hirose есть нужные, с названиями на подобии DF12A(3.0)-80DS-0.5V(81)
п.с. порылся в залежах. хех, 80-ти лапых не осталось, есть только 20-ти лапые nvp020s07r/nvp020p23r и 50-ти лапые jkx050s42/jkx050p32
Аватара пользователя
Angel71

Сообщения: 10639
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: помогите опознать разъём

Сообщение setar » 18 сен 2012, 03:11

спасибо, сейчас будет понятно хоть что искать
Аватара пользователя
setar
Site Admin

Сообщения: 10775
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
